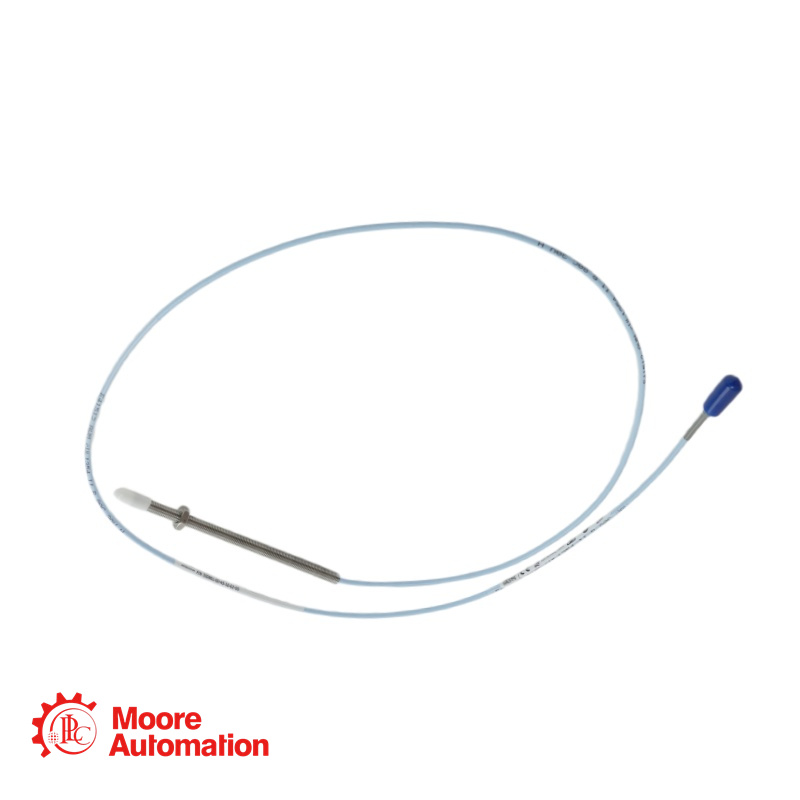

Đầu dò tiệm cận 3300 NSv 330901-00-10-02-00-02 – Bently Nevada

Tham số

Thông số kỹ thuật

Mã số sản phẩm

330901-00-10-02-00-02

Thương hiệu / Dòng sản phẩm

Đầu dò tiệm cận Bently Nevada 3300 NSv

Loại đầu dò

Ngàm tiêu chuẩn, ren 1/4-28 UNF, không có giáp

Chiều dài chưa được xử lý (A)

00 – 0,0 inch (tối thiểu: 0,0 inch / tối đa: 9,2 inch, đặt hàng theo bội số của 0,1 inch)

Tổng chiều dài vụ kiện (B)

10 – 1,0 inch (tối thiểu: 0,8 inch / tối đa: 9,9 inch, đặt hàng theo bội số của 0,1 inch)

Tổng chiều dài cáp (C)

02 – 1,0 mét (39 inch)

Tùy chọn đầu nối và cáp (D)

00 – Cáp tiêu chuẩn với đầu nối ClickLoc (không có bộ phận bảo vệ đầu nối)

Phương án phê duyệt của cơ quan (E)

02 – Không bắt buộc (không được chấp thuận)

Kích thước sợi

1/4-28 UNF-2A

Vật liệu đầu dò

Polyphenylen sunfua (PPS)

Vật liệu vỏ thăm dò

Thép không gỉ AISI 304

Loại cáp

Cáp đồng trục 75 Ω, cách điện FEP

Loại đầu nối

Đầu nối ClickLoc mạ vàng bằng đồng thau (đầu nối đồng trục thu nhỏ)

Nhiệt độ hoạt động (Đầu dò)

-52°C đến +177°C (-62°F đến +351°F)

Độ bền kéo tối đa

220 N (50 lb) tại vỏ đầu dò đến cáp

Mô-men xoắn khuyến nghị

Siết chặt bằng tay (tối đa 0,56 N·m / 5 in·lb)

Bán kính uốn cong tối thiểu

25,4 mm (1,0 inch)

Khả năng tương thích hệ thống

Cảm biến tiệm cận 3300 XL NSv và cáp mở rộng 3300 NSv

Mã số linh kiện 330901-00-10-02-00-02 thể hiện điều gì?

Đây là đầu dò 3300 NSv gắn tiêu chuẩn. Mỗi phân đoạn xác định một tùy chọn cụ thể:
330901: Mẫu cơ bản – ren 1/4-28 UNF, không có giáp bảo vệ
00: Chiều dài chưa được mài = 0,0 inch
10: Chiều dài tổng thể của vỏ = 1,0 inch
02: Tổng chiều dài cáp = 1,0 mét
00: Tùy chọn đầu nối – cáp tiêu chuẩn với đầu nối ClickLoc (không có bộ phận bảo vệ đầu nối)
02: Phê duyệt của cơ quan – không cần thiết (chưa được phê duyệt)

Sự khác biệt giữa đầu dò NSv gắn tiêu chuẩn và đầu dò NSv gắn ngược là gì?

Các đầu dò lắp đặt tiêu chuẩn (330901–330910) được thiết kế để lắp đặt thông thường xuyên qua vỏ máy với cáp hướng ra xa mục tiêu. Các đầu dò lắp đặt ngược (330906, 330907) được thiết kế cho các trường hợp lắp đặt mà đầu dò phải được đưa vào từ phía đối diện, với cáp hướng về phía mục tiêu. Các đầu dò lắp đặt ngược không có tùy chọn vỏ bọc hoặc bảo vệ đầu nối.

Đầu dò này có thể sử dụng được với các hệ thống RAM 3300 hiện có không?

Đúng vậy. Đầu dò và cáp mở rộng 3300 NSv tương thích về mặt cơ học và điện, và có thể thay thế cho đầu dò tiệm cận và cáp mở rộng 3300 RAM trước đây của Bently Nevada. Để nâng cấp hệ thống hoàn chỉnh, cảm biến Proximitor® cũng nên được thay thế bằng phiên bản 3300 XL NSv.

Khoảng cách khuyến nghị cho đầu dò này là bao nhiêu?

Khi sử dụng với cảm biến Proximitor® 3300 XL NSv và cáp mở rộng phù hợp, khoảng cách khuyến nghị là 1,0 mm (40 mil), giúp định vị đầu dò ở giữa phạm vi tuyến tính 1,5 mm (60 mil) của nó.

Chiều dài ren tối đa mà đầu dò 1/4-28 có thể ăn khớp là bao nhiêu?

Chiều dài ren ăn khớp tối đa được khuyến nghị là 0,375 inch (1,5 lần đường kính ren danh nghĩa). Vượt quá giới hạn này có thể gây kẹt trong quá trình lắp đặt.
