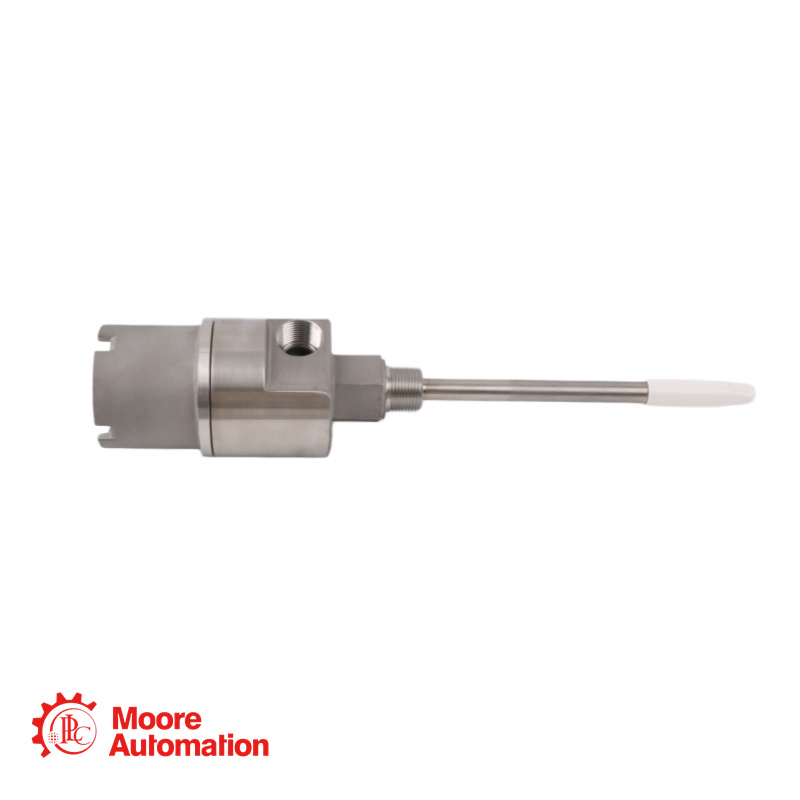

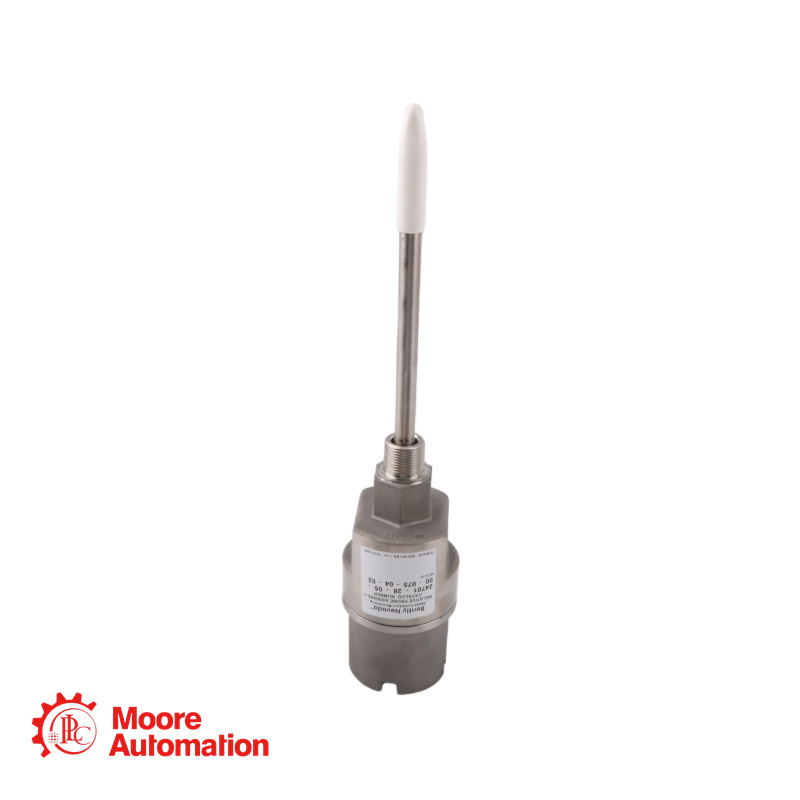

24701-28-10-00-040-00-02 Bộ vỏ đầu dò tiệm cận – Bently Nevada

Tham số

Thông số kỹ thuật

Mã số sản phẩm

24701-28-10-00-040-00-02

Thương hiệu / Dòng sản phẩm

Bently NevadaBộ vỏ đầu dò tiệm cận 24701

Vật liệu xây nhà

Thép không gỉ 303thân máy với ống lót bằng thép không gỉ 304

Tùy chọn thăm dò (A)

28 – Đầu dò 3300 XL 8mm với tùy chọn phê duyệt khu vực nguy hiểm

Chiều dài cáp đầu dò (B)

10 – 1,0 mét (39 inch)

Bộ chuyển đổi chân đế (C)

00 – Không cần bộ chuyển đổi trụ đỡ (lắp đặt trực tiếp)

Độ xuyên thấu của đầu dò (D)

040 – 4,0 inch (102 mm) (Tối thiểu: 1,0 inch, đặt hàng theo bội số của 0,1 inch)

Tùy chọn phụ kiện (E)

00 – Không bao gồm phụ kiện (hai nút bịt và hai vòng đệm)

Ren lắp đặt (F)

02 – 3/4-14 NPT

Trọng lượng vỏ

Trọng lượng điển hình 1,8 kg (4,1 lb) không bao gồm phụ kiện.

Xếp hạng vỏ bọc

Đạt tiêu chuẩn CSA Loại 4; Chống cháy nổ, thích hợp cho khu vực nguy hiểm.

Nhiệt độ hoạt động

-50°C đến +80°C (T4) / -50°C đến +40°C (T5)

Sự tuân thủ

Tuân thủ tiêu chuẩn RoHS và API 670.

Mã số linh kiện 24701-28-10-00-040-00-02 thể hiện điều gì?

Đây là cụm vỏ bằng thép không gỉ 24701. Mỗi đoạn xác định một tùy chọn cụ thể:
24701: Mẫu cơ bản – thân bằng thép không gỉ với ống bọc bằng thép không gỉ 304
28: Tùy chọn đầu dò – Đầu dò 3300 XL 8mm với các tùy chọn phê duyệt khu vực nguy hiểm
10: Chiều dài cáp đầu dò – 1,0 mét (39 inch)
00: Bộ chuyển đổi chân đế (C) – không có (lắp trực tiếp)
040: Độ xuyên thấu của đầu dò (D) – 4,0 inch (102 mm)
00: Tùy chọn phụ kiện – không kèm phụ kiện (bao gồm hai nút bịt và hai vòng đệm)

02: Ren lắp đặt – 3/4-14 NPT

Liệu cấu trúc nhà ở này có khả năng chống cháy nổ không?

Đúng vậy. Vỏ thiết bị 24701, khi được sử dụng với các phụ kiện chống cháy nổ phù hợp (tùy chọn E:01, E:02 hoặc E:04) và phương pháp đấu dây được chứng nhận, đạt tiêu chuẩn CSA về khả năng chống cháy nổ cho các khu vực nguy hiểm Loại I, Phân khu 1 và 2. Mô hình cụ thể này (E:00) không kèm theo phụ kiện, cho phép người dùng tự bổ sung các phụ kiện được chứng nhận để duy trì khả năng chống cháy nổ.

Độ xuyên thấu tối đa của đầu dò (C + D) đối với vỏ thiết bị này với cáp đầu dò dài 1,0 mét là bao nhiêu?

Với chiều dài cáp đầu dò 1,0 mét (như cấu hình trong mẫu này), kích thước kết hợp tối đa C + D là 742 mm (29,2 inch). Vì mẫu này không có bộ chuyển đổi khoảng cách (C=00), độ xuyên thấu hiệu quả là 4,0 inch (102 mm), nằm trong phạm vi hoạt động an toàn. Nếu độ xuyên thấu vượt quá 12 inch (305 mm), nên sử dụng thêm ống đỡ.

Cần những loại phụ kiện ống dẫn nào để lắp đặt hệ thống chống cháy nổ?

Để lắp đặt chống cháy nổ đạt chứng nhận CSA, bạn phải sử dụng các phụ kiện duy trì tính toàn vẹn chống cháy nổ của vỏ thiết bị. Các lựa chọn bao gồm:
E:01 – Một phụ kiện chống cháy nổ 3/4-14 NPT + một nút bịt
E:02 – Hai phụ kiện chống cháy nổ 3/4-14 NPT
E:04 – Chỉ có một nút bịt 3/4-14 NPT (dành cho các hệ thống lắp đặt sử dụng ống dẫn kín)
Mẫu này (E:00) được cung cấp không kèm phụ kiện và người dùng cần tự trang bị các phụ kiện phù hợp đã được chứng nhận.

Tôi có thể sử dụng vỏ này với đầu dò 3300 XL NSv hoặc 3300 XL 11mm không?

Đúng vậy. Vỏ máy 24701 chấp nhận nhiều loại đầu dò khác nhau. Tùy chọn A:26, 27, 31, 32 dành cho đầu dò 3300 XL NSv; tùy chọn A:29, 30, 35, 36 dành cho đầu dò 3300 XL 11mm. Mẫu máy này sử dụng tùy chọn “28”, chỉ định đầu dò 3300 XL 8mm với các chứng nhận có thể lựa chọn.
