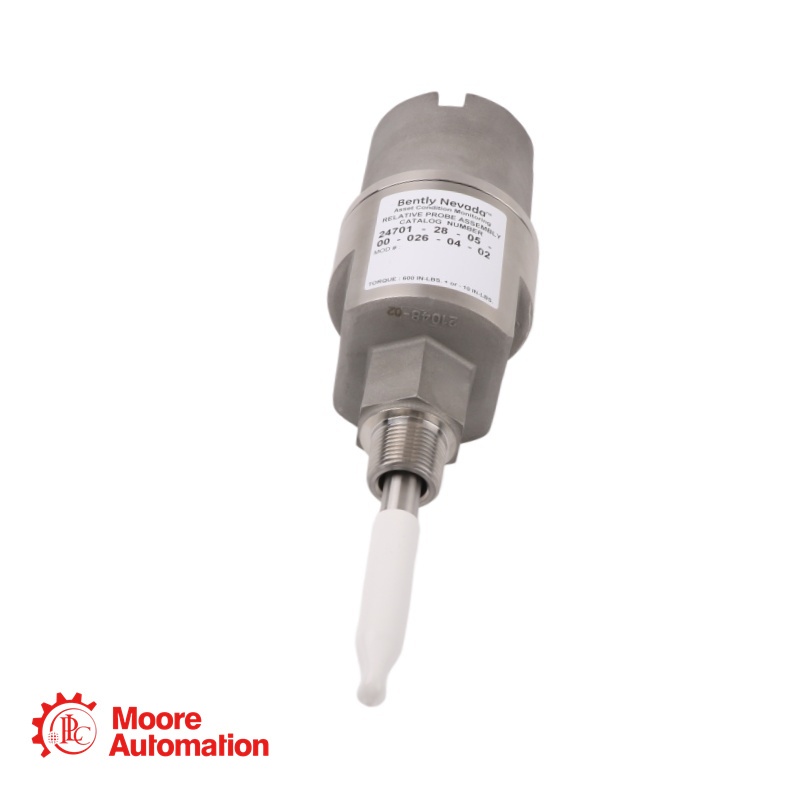

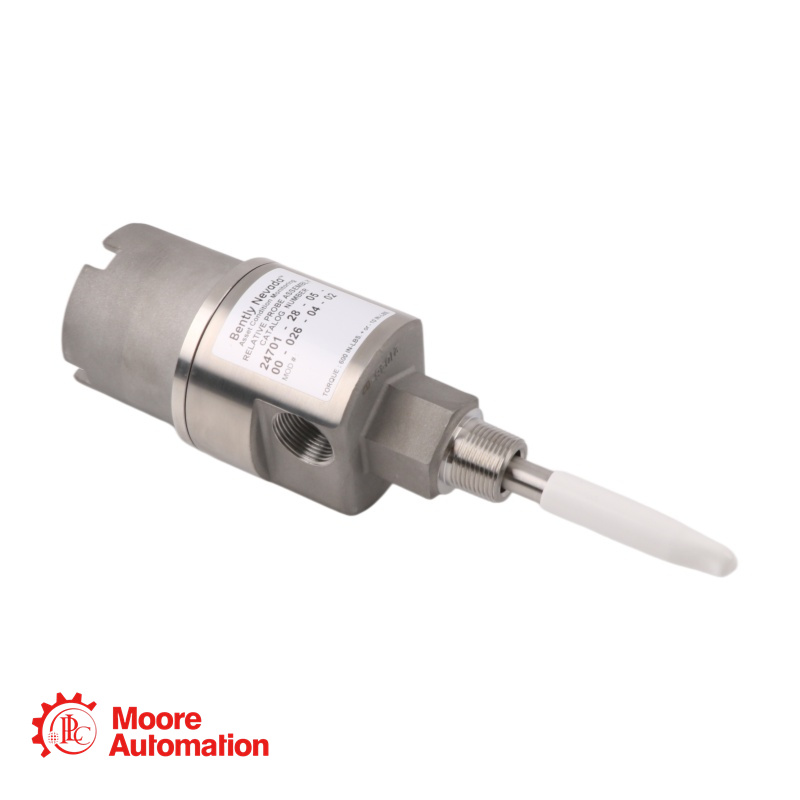

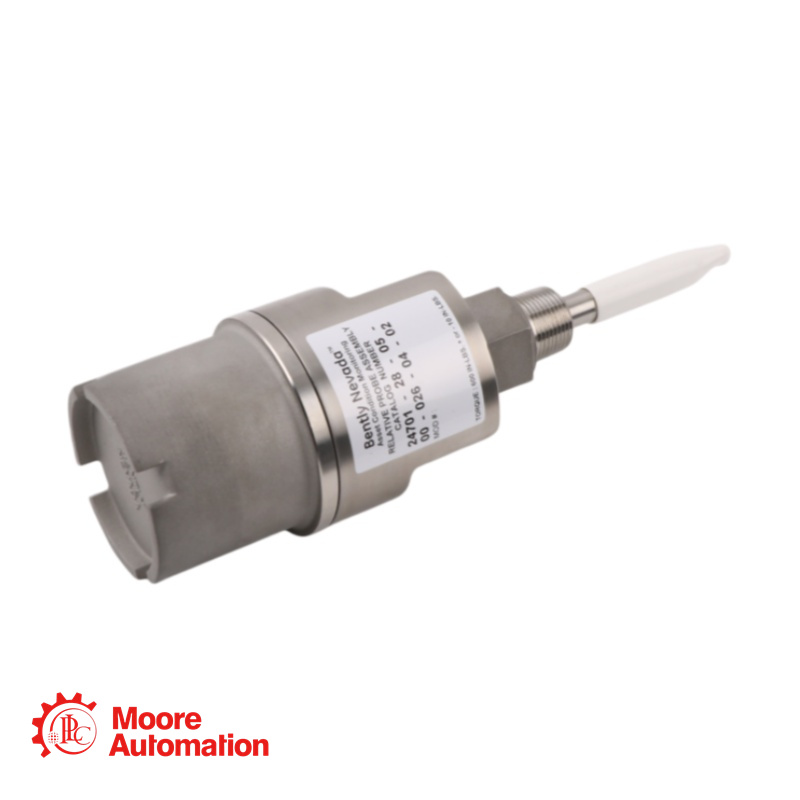

24701-28-05-05-105-03-02 Bộ vỏ đầu dò tiệm cận – Bently Nevada

Tham số

Thông số kỹ thuật

Mã số sản phẩm

24701-28-05-05-105-03-02

Thương hiệu / Dòng sản phẩm

Bộ vỏ đầu dò tiệm cận Bently Nevada 24701

Vật liệu xây nhà

Thép không gỉ 303 thân máy với ống lót bằng thép không gỉ 304

Tùy chọn thăm dò (A)

28 – Đầu dò 3300 XL 8mm với tùy chọn phê duyệt khu vực nguy hiểm

Chiều dài cáp đầu dò (B)

05 – 0,5 mét (20 inch)

Bộ chuyển đổi chân đế (C)

05 – 2,5 inch (64 mm) *(tối thiểu: 1,5 inch / tối đa: 7,5 inch, đặt hàng theo bội số 0,5 inch)*

Độ xuyên thấu của đầu dò (D)

105 – 10,5 inch (267 mm) (Tối thiểu: 1,0 inch, đặt hàng theo bội số của 0,1 inch)

Tùy chọn phụ kiện (E)

03 – Một nút bịt ren 3/4-14 NPT + một bộ chuyển đổi từ 3/4-14 sang 1/2-14 NPT + kẹp bịt kín cáp

Ren lắp đặt (F)

02 – 3/4-14 NPT (Bắt buộc khi đặt mua bộ chuyển đổi chân đế)

Trọng lượng vỏ

Trọng lượng điển hình 1,8 kg (4,1 lb) không bao gồm phụ kiện.

Xếp hạng vỏ bọc

Đạt tiêu chuẩn CSA Loại 4; Chống cháy nổ, thích hợp cho khu vực nguy hiểm.

Nhiệt độ hoạt động

-50°C đến +80°C (T4) / -50°C đến +40°C (T5)

Mã số linh kiện 24701-28-05-05-105-03-02 thể hiện điều gì?

Đây là cụm vỏ bằng thép không gỉ 24701. Mỗi đoạn xác định một tùy chọn cụ thể:
24701: Mẫu cơ bản – thân bằng thép không gỉ với ống bọc bằng thép không gỉ 304
28: Tùy chọn đầu dò – Đầu dò 3300 XL 8mm với các tùy chọn phê duyệt khu vực nguy hiểm
05: Chiều dài cáp đầu dò – 0,5 mét (20 inch)
05: Bộ chuyển đổi chân đế (C) – 2,5 inch (64 mm)
105: Độ xuyên thấu của đầu dò (D) – 10,5 inch (267 mm)
03: Tùy chọn phụ kiện – Nút bịt 3/4-14 NPT + bộ chuyển đổi xuống 1/2-14 NPT + kẹp bịt kín cáp
02: Ren lắp đặt – 3/4-14 NPT

Sự khác biệt giữa dòng sản phẩm vỏ máy tính 24701 và 21000 là gì?

Sự khác biệt chính nằm ở vật liệu. Mẫu 24701 có thân bằng thép không gỉ 303, mang lại khả năng chống ăn mòn vượt trội trong môi trường hóa chất khắc nghiệt, hàng hải và ngoài khơi. Mẫu 21000 sử dụng thân bằng nhôm, nhẹ hơn và phù hợp cho các ứng dụng đa năng. Cả hai đều có chứng nhận chống cháy nổ.

Liệu cấu trúc nhà ở này có khả năng chống cháy nổ không?

Vâng, khi đặt hàng với các phụ kiện chống cháy nổ (E:01, E:02 hoặc E:04) và phiên bản vỏ được chứng nhận CA, sản phẩm này đạt tiêu chuẩn CSA về khả năng chống cháy nổ cho các khu vực nguy hiểm Loại I, Phân khu 1 và 2. Cụ thể, model 24701-28-05-05-105-03-02 bao gồm tùy chọn phụ kiện 03, tương thích với các hệ thống lắp đặt chống cháy nổ khi kết hợp với chứng nhận phù hợp.

Độ xuyên thấu tối đa của đầu dò (C + D) đối với vỏ này là bao nhiêu?

Với chiều dài cáp đầu dò 0,5 mét (như cấu hình trong mô hình này), kích thước kết hợp tối đa C + D là 343 mm (13,5 inch). Nếu độ xuyên thấu cần thiết vượt quá 12 inch (305 mm), nên sử dụng thêm ống đỡ (chẳng hạn như mã số phụ tùng 37948-01) để ngăn ngừa hiện tượng cộng hưởng.

Tôi có thể sử dụng vỏ này với đầu dò 3300 XL NSv hoặc 3300 XL 11mm không?

Đúng vậy. Vỏ máy 24701 chấp nhận nhiều loại đầu dò khác nhau. Tùy chọn A:26, 27, 31, 32 dành cho đầu dò 3300 XL NSv; tùy chọn A:29, 30, 35, 36 dành cho đầu dò 3300 XL 11mm. Tùy chọn cụ thể “28” trong mẫu này chỉ định đầu dò 3300 XL 8mm với các chứng nhận có thể lựa chọn.
