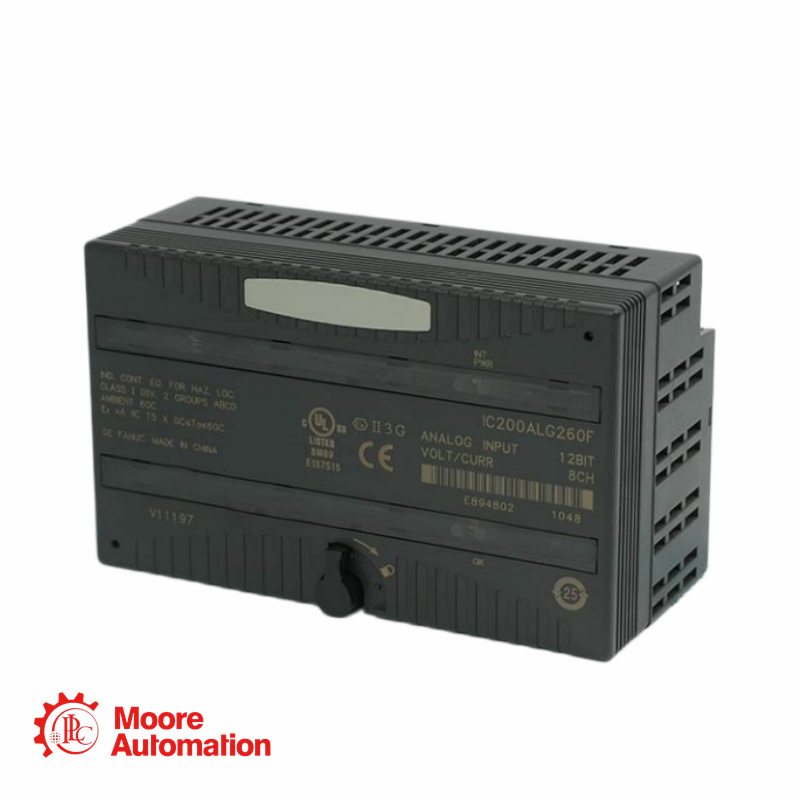

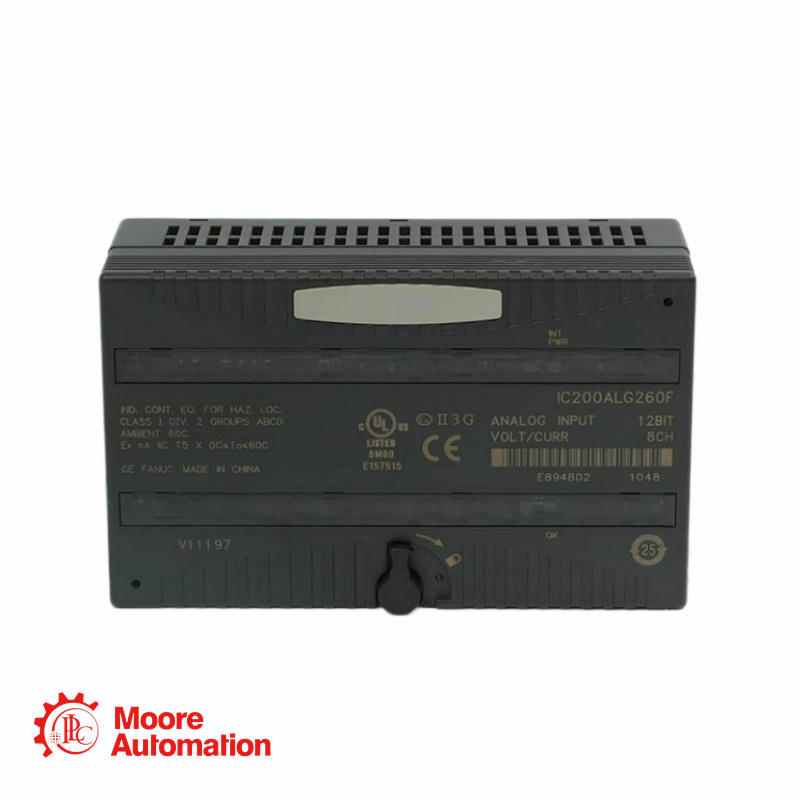

Mô-đun đầu vào tương tự 8 kênh 12 bit GE Fanuc VersaMax IC200ALG260H

Thông số sản phẩm

Mục

Thông số kỹ thuật

Thương hiệu

GE

Dòng sản phẩm

VersaMax

Mô hình sản phẩm

IC200ALG260H

Loại sản phẩm

Mô-đun đầu vào tương tự điện áp/dòng điện 12 bit

Kênh

8 kênh đầu vào analog đơn, một nhóm

Phạm vi đầu vào

Điện áp mặc định ±10VDC; có thể cấu hình từ 0–10VDC; chế độ dòng điện 4–20mA

Nghị quyết

Điện áp: 2,5mV = 8 xung; Dòng điện: 4μA = 8 xung

Sự chính xác

Độ lệch chuẩn ±0,3% FS điển hình ở 25°C; độ lệch chuẩn tối đa ±0,5% FS tối đa ở 25°C; độ lệch chuẩn tối đa ±1% FS tối đa trong khoảng 0–60°C

Dòng điện bảng mạch chính

Dòng điện tối đa 130mA ở điện áp đầu ra 5V.

Sự cách ly

Điện áp 250VAC liên tục; 1500VAC trong 1 phút.

Tỷ lệ phản hồi / cập nhật

Thời gian phản hồi của bộ lọc: 5.0ms; cập nhật rate: 0,4ms mỗi mô-đun

Câu hỏi thường gặp

Câu 1: IC200ALG260H khác với các phiên bản IC200ALG260 trước đó như thế nào?
A: Phiên bản H được liệt kê là bản cập nhật thay đổi nhãn, không có thay đổi nào về tính năng, hiệu năng hoặc khả năng tương thích.

Câu 2: IC200ALG260H có thể nhận cả điện áp và dòng điện không?tín hiệu t?
A: Có, nó hỗ trợ các chế độ đầu vào ±10VDC, 0–10VDC và 4–20mA, được chọn bằng các jumper trên mạch.

Câu 3: Tại sao việc che chắn lại quan trọng đối với mô-đun analog này?
A: Việc nối đất đúng cách giúp giảm nhiễu và cải thiện độ ổn định tín hiệu trong các ứng dụng đo lường tương tự.

Câu 4: Cần kiểm tra những gì trước khi thay thế mô-đun này?
A: Xác nhận hậu tố IC200ALG260H, loại mạch tích hợp, cấu hình cầu nối, loại tín hiệu và cấu hình phần cứng PLC.
