Bộ nút an toàn Yokogawa SNB10D-413/CU2N/ATD0C

Sự miêu tả

Thông số kỹ thuật

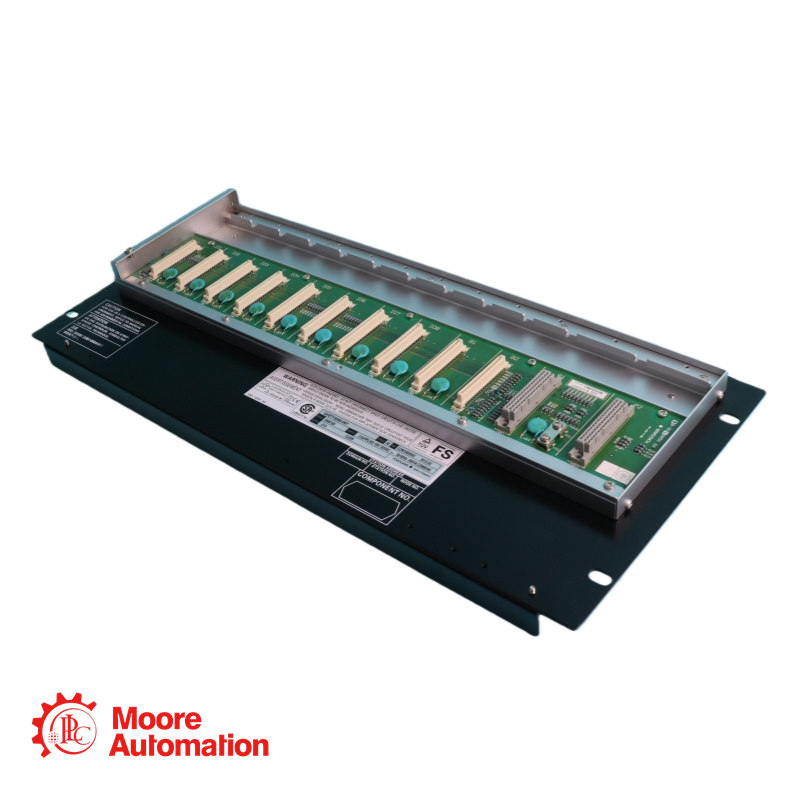

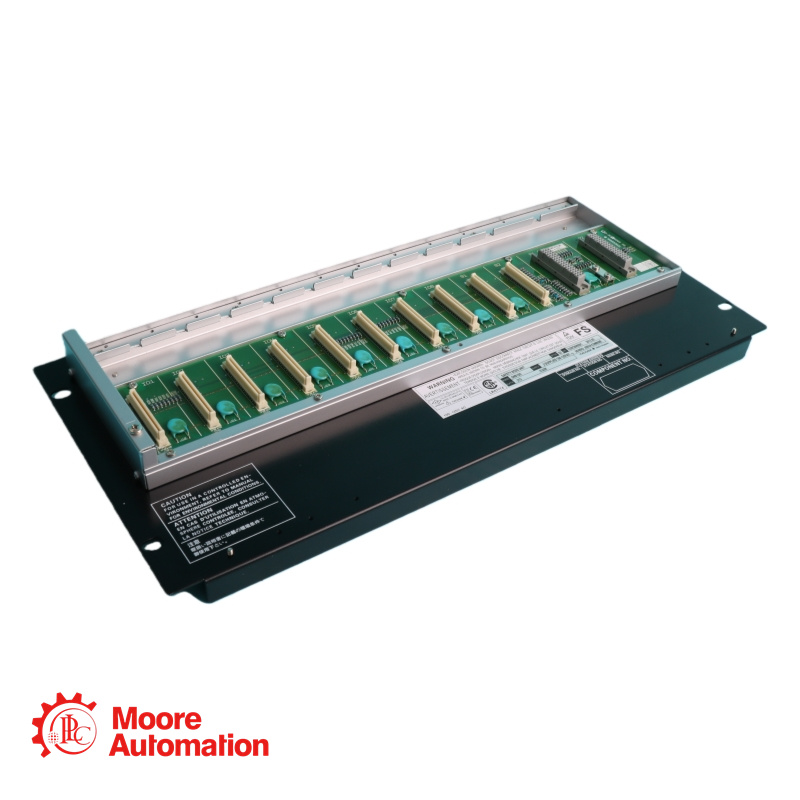

SNB10D-413/CU2N/ATDOC là một thiết bị nút an toàn gắn trên giá đỡ dành cho hệ thống an toàn ProSafe-RS, được thiết kế để giao tiếp các tín hiệu I/O trường quan trọng với bộ điều khiển an toàn thông qua bus ESB dự phòng kép. Được cấu hình với nguồn điện DC 24V dự phòng kép, thiết bị này bao gồm hai đầu nối bus ESB và đi kèm với sách hướng dẫn bảo vệ chống cháy nổ để hướng dẫn sử dụng trong các khu vực nguy hiểm. Thiết bị này phải được lắp đặt trong tủ kim loại có khóa, đáp ứng các thông số kỹ thuật ISA G3 và nhiệt độ hoạt động mở rộng, và được chế tạo để tuân thủ các tiêu chuẩn an toàn công nghiệp và EMC nghiêm ngặt.

Điện áp và loại nguồn điện: 4: Nguồn điện DC 24 V
Mã hậu tố (Bảo vệ & Môi trường): 3: Tiêu chuẩn ISA G3 và nhiệt độ (-20 đến 70 °C) không có khả năng chống cháy nổ (Lưu ý: Mã hậu tố "413" được cung cấp sử dụng "3", mã này không được định nghĩa rõ ràng trong bảng cho SNB10D. Các mã được định nghĩa theo tiêu chuẩn là 5 và E. Để có thông số kỹ thuật chính xác, vui lòng kiểm tra với tài liệu chính thức mới nhất. Mô tả ở đây giả định rằng "3" có thể là mã thay thế hoặc mã cũ hơn cho một biến thể ISA G3/không có khả năng chống cháy nổ cụ thể.)
Mã tùy chọn 1: /CU2N: Bộ kết nối cho Bus ESB (Mã sản phẩm: S9342FA, số lượng: 2 chiếc)
Mã tùy chọn 2: /ATDOC: Sổ tay bảo vệ chống cháy nổ
Các mã tùy chọn khác có sẵn: /CLI2T: Bộ kết nối có điện trở đầu cuối cho bus ESB
Có thể kết nối với các thiết bị điều khiển an toàn thông qua: Bus ESB, yêu cầu mô-đun ghép nối Bus ESB (SEC401 hoặc SEC402)
Số lượng tối đa thiết bị trên mỗi bộ điều khiển an toàn: Tối đa 13 với SEC402; Tối đa 9 với SEC401
Cấu hình mô-đun: Mô-đun nguồn điện: 2 mô-đun cho cấu hình dự phòng kép; Mô-đun giao diện bus ESB (SSB401): 2 mô-đun; Mô-đun I/O: Có thể lắp đặt vào các khe cắm có sẵn (tùy thuộc vào các hạn chế)
Công suất tiêu thụ (24V DC): 5,5 A
