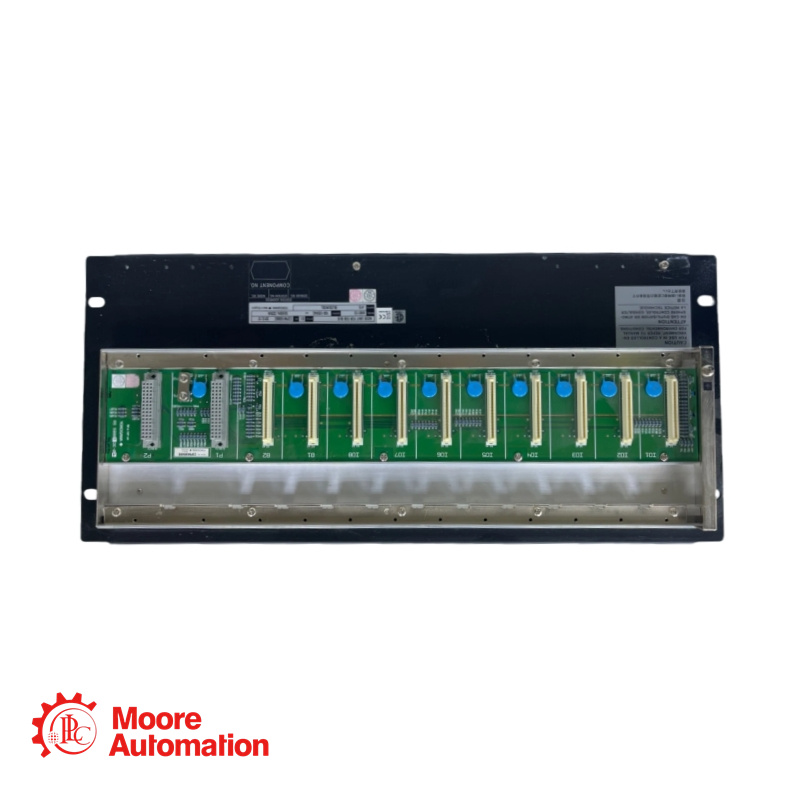

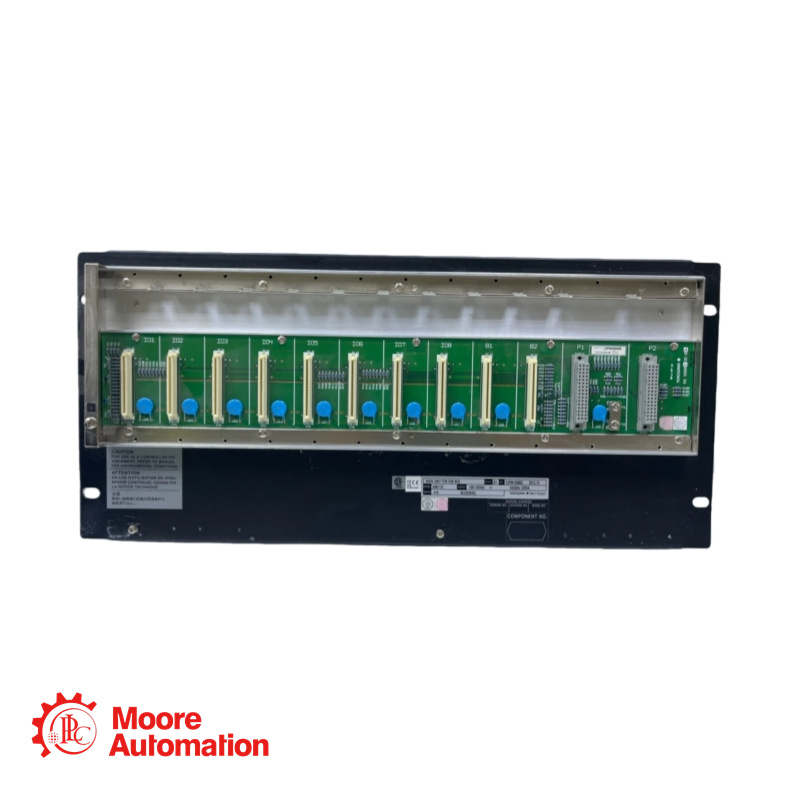

Đơn vị nút xe buýt ESB Yokogawa ANB10D-415/CU2T

Sự miêu tả

Thông số kỹ thuật

ANB10D-415/CU2T là một thiết bị nút bus ESB dự phòng kép được thiết kế để truyền tín hiệu I/O trường đáng tin cậy với Bộ điều khiển trường (FCU) trong các hệ thống FIO. Thiết bị này có cấu hình nguồn điện dự phòng kép (24V DC), hỗ trợ tối đa 8 mô-đun I/O và bao gồm các bộ kết nối với điện trở đầu cuối để kết nối bus ESB. Thiết bị này có thể lắp đặt trên giá đỡ, tuân thủ nhiều tiêu chuẩn an toàn và EMC quốc tế và phù hợp để tích hợp vào các kiến ​​trúc điều khiển công nghiệp như Vnet/IP và Vnet.

Điện áp và loại nguồn điện: 1: 100-120 V AC, 50/60 Hz
Mã hậu tố (Chính): 4: Nguồn điện DC 24 V
Mã hậu tố (Thứ cấp): 1: Nguồn điện AC 100-120 V (Lưu ý: Dữ liệu mâu thuẫn. Dựa trên cấu trúc mô hình "-415", số "4" có thể biểu thị nguồn DC 24V sơ cấp. Để có cấu hình chính xác, hãy xác nhận thông số đặt hàng.)
Mã hậu tố (Cấp bảo vệ): 5: Loại cơ bản, không có chức năng bảo vệ chống cháy nổ.
Các mã hậu tố tùy chọn: 6: Có tùy chọn tiêu chuẩn ISA G3, tùy chọn nhiệt độ (-20°C đến 70°C) và không có bảo vệ chống cháy nổ; 7: Có tùy chọn tiêu chuẩn ISA G3 và không có bảo vệ chống cháy nổ; E: Loại cơ bản có bảo vệ chống cháy nổ; F: Có tùy chọn tiêu chuẩn ISA G3, tùy chọn nhiệt độ (-20°C đến 70°C) và bảo vệ chống cháy nổ; G: Có tùy chọn tiêu chuẩn ISA G3 và bảo vệ chống cháy nổ.
Mã tùy chọn: /CU2T: Bộ kết nối có điện trở đầu cuối cho bus ESB (Mã số linh kiện: S9564FA, số lượng: 2 chiếc)
Các mã tùy chọn khác có sẵn: /CU2N: Bộ kết nối cho Bus ESB; /ATDOC: Sổ tay bảo vệ chống cháy nổ; /NDEL: Giấy phép phần mềm mở rộng nút (cần thiết để kết nối với AFV10D, AFV30D, AFV40D, AFF50D)
Có thể kết nối với Bộ điều khiển trường (FCU) thông qua: Bus ESB, yêu cầu Mô-đun ghép nối Bus ESB (EC401 hoặc EC402) được lắp đặt trong khe cắm 7/8 của FCU.
Số lượng mô-đun I/O tối đa có thể cài đặt: 8
Cấu hình mô-đun điển hình: Mô-đun nguồn (PW481, PW482 hoặc PW484): 2 mô-đun cho cấu hình dự phòng kép; Mô-đun giao diện bus ESB (SB401): 2 mô-đun cho cấu hình dự phòng kép; Mô-đun I/O: tối đa 8
Công suất tiêu thụ điện (24V DC): 5,5 A
Công suất tiêu thụ điện (100-120V AC): 200 VA, 120 W
Công suất tiêu thụ điện (220-240V AC): 230 VA, 120 W
