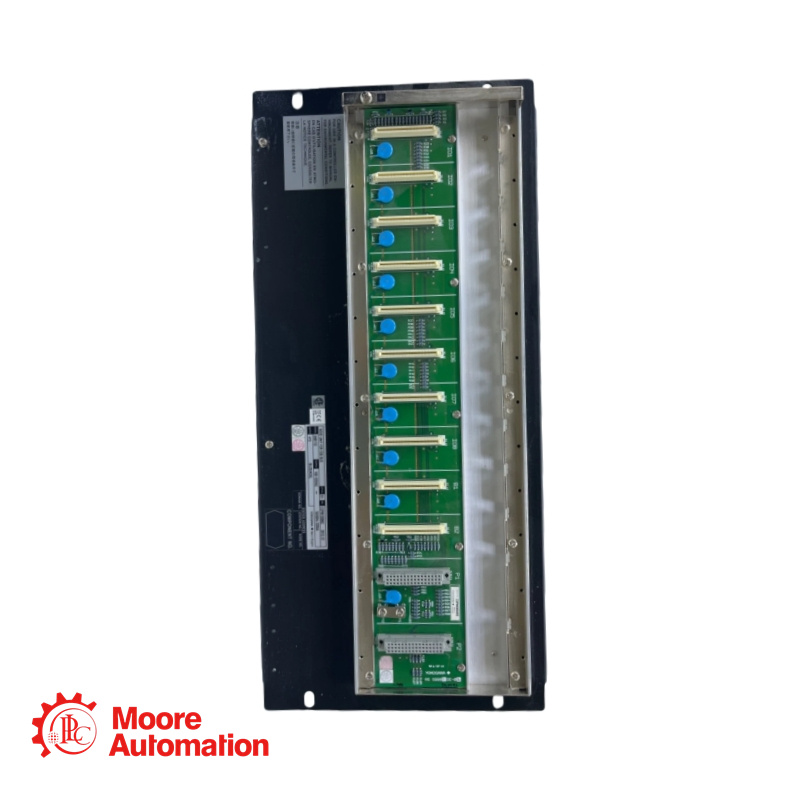

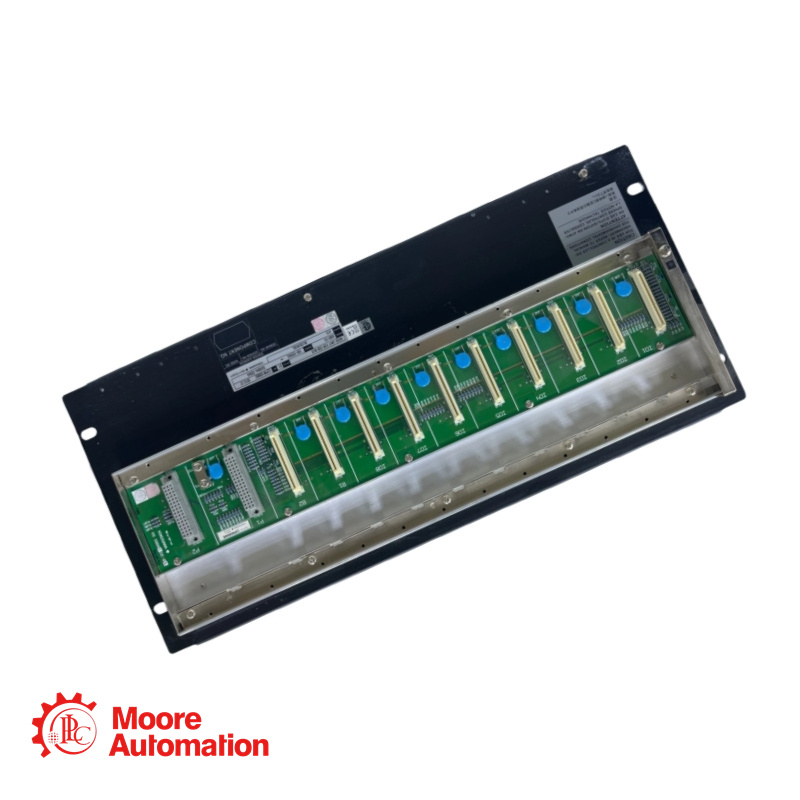

Đơn vị nút xe buýt ESB Yokogawa ANB10D-415/CU2N/NDEL

Sự miêu tả

Thông số kỹ thuật

ANB10D-415/CU2N/NDEL là một thiết bị nút bus ESB dự phòng kép được thiết kế để giao tiếp I/O trường an toàn với các thiết bị điều khiển trường (FCU) của Yokogawa, có yêu cầu cấp phép mở rộng nút bắt buộc để tương thích với các mẫu FCU cụ thể. Được trang bị khả năng cấp nguồn DC 24V dự phòng kép, hai đầu nối bus ESB và hỗ trợ tối đa 8 mô-đun I/O, thiết bị này đảm bảo tích hợp đáng tin cậy vào các hệ thống điều khiển dựa trên FIO. Được thiết kế cho môi trường công nghiệp, thiết bị gắn trên giá đỡ này đáp ứng các tiêu chuẩn an toàn và EMC quốc tế nghiêm ngặt và bao gồm giấy phép phần mềm cần thiết để mở rộng khả năng kết nối nút.

Điện áp và loại nguồn điện: Nguồn điện một chiều 24 V (dựa trên mã hậu tố "4" trong "-415")
Mã hậu tố (Chính): 4: Nguồn điện DC 24 V
Mã hậu tố (Thứ cấp): 1: Nguồn điện AC 100-120 V (Lưu ý: Cấu trúc mã hậu tố "-415" cho biết nguồn điện chính là "4" cho nguồn DC 24V; cấu hình nguồn kép chính xác có thể cần được xác minh)
Mã hậu tố (Cấp bảo vệ): 5: Loại cơ bản, không có chức năng bảo vệ chống cháy nổ.
Các mã hậu tố tùy chọn: 6: Có tùy chọn tiêu chuẩn ISA G3, tùy chọn nhiệt độ (-20°C đến 70°C) và không có bảo vệ chống cháy nổ; 7: Có tùy chọn tiêu chuẩn ISA G3 và không có bảo vệ chống cháy nổ; E: Loại cơ bản có bảo vệ chống cháy nổ; F: Có tùy chọn tiêu chuẩn ISA G3, tùy chọn nhiệt độ (-20°C đến 70°C) và bảo vệ chống cháy nổ; G: Có tùy chọn tiêu chuẩn ISA G3 và bảo vệ chống cháy nổ.
Mã tùy chọn 1: /CU2N: Bộ kết nối cho Bus ESB (Mã số linh kiện: S9562FA, số lượng: 2 chiếc)
Mã tùy chọn 2: /NDEL: Giấy phép phần mềm mở rộng nút (bắt buộc để kết nối với AFV10D, AFV30D, AFV40D và AFF50D)
Các mã tùy chọn khác có sẵn: /CU2T: Bộ kết nối có điện trở đầu cuối cho bus ESB; /ATDOC: Sổ tay hướng dẫn chống cháy nổ
Có thể kết nối với Bộ điều khiển trường (FCU) thông qua: Bus ESB, yêu cầu Mô-đun ghép nối Bus ESB (EC401 hoặc EC402) được lắp đặt trong khe cắm 7/8 của FCU.
Các FCU tương thích yêu cầu /NDEL: AFV10D, AFV30D, AFV40D, AFF50D
Số lượng mô-đun I/O tối đa có thể cài đặt: 8
Cấu hình mô-đun điển hình: Mô-đun nguồn (PW481, PW482 hoặc PW484): 2 mô-đun cho cấu hình dự phòng kép; Mô-đun giao diện bus ESB (SB401): 2 mô-đun cho cấu hình dự phòng kép; Mô-đun I/O: tối đa 8
Công suất tiêu thụ điện (24V DC): 5,5 A
Công suất tiêu thụ điện (100-120V AC): 200 VA, 120 W
Công suất tiêu thụ điện (220-240V AC): 230 VA, 120 W
