Thiết bị nút Yokogawa ANB10D-411/CU2N/NDEL

Sự miêu tả

Thông số kỹ thuật

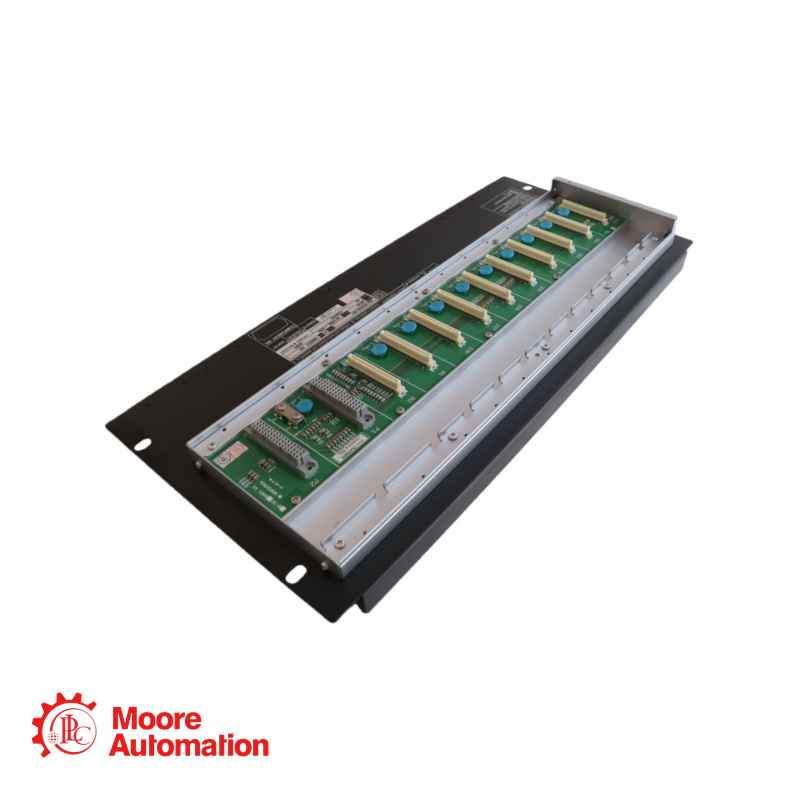

ANB10D-411/CU2N/NDEL là một thiết bị nút bus ESB dự phòng kép đa năng, tích hợp khả năng dự phòng nguồn lai với cả đầu vào 24V DC và 100-120V AC để đảm bảo độ tin cậy cung cấp điện tối đa trong các hệ thống FIO. Thiết bị này bao gồm giấy phép phần mềm mở rộng nút cần thiết để tương thích với các Bộ điều khiển hiện trường (Field Control Unit) quan trọng và được trang bị sẵn hai đầu nối bus ESB để dễ dàng tích hợp hệ thống. Được thiết kế để lắp đặt trên giá đỡ công nghiệp, nó hỗ trợ tối đa tám mô-đun I/O và tuân thủ các tiêu chuẩn an toàn và EMC quốc tế, mặc dù phân loại bảo vệ chính xác của nó cần được xác minh dựa trên các mã hậu tố tiêu chuẩn.

Điện áp nguồn (Chính/Dự phòng): Nguồn điện DC 24 V (mã hậu tố "4") và nguồn điện AC 100-120 V, 50/60 Hz (mã hậu tố "1") – Cấu hình này cho thấy khả năng dự phòng nguồn kép với cả đầu vào DC và AC.
Giải thích chuỗi mã hậu tố: Hậu tố "-411" được hiểu là: "4" cho nguồn sơ cấp 24V DC, "1" cho nguồn thứ cấp 100-120V AC và "1" cho cấu hình cơ bản không có tùy chọn đặc biệt.
Mã tùy chọn 1: /CU2N: Bộ kết nối cho Bus ESB (Mã số linh kiện: S9562FA, số lượng: 2 chiếc)
Mã tùy chọn 2: /NDEL: Giấy phép phần mềm mở rộng nút (bắt buộc để kết nối với AFV10D, AFV30D, AFV40D và AFF50D)
Các mã tùy chọn khác có sẵn: /CU2T: Bộ kết nối có điện trở đầu cuối cho bus ESB; /ATDOC: Sổ tay hướng dẫn chống cháy nổ
Có thể kết nối với Bộ điều khiển trường (FCU) thông qua: Bus ESB, yêu cầu Mô-đun ghép nối Bus ESB (EC401 hoặc EC402) được lắp đặt trong khe cắm 7/8 của FCU.
Các FCU tương thích yêu cầu /NDEL: AFV10D, AFV30D, AFV40D, AFF50D
Số lượng mô-đun I/O tối đa có thể cài đặt: 8
Cấu hình mô-đun điển hình: Mô-đun nguồn (PW481, PW482 hoặc PW484): 2 mô-đun cho cấu hình dự phòng kép; Mô-đun giao diện bus ESB (SB401): 2 mô-đun cho cấu hình dự phòng kép; Mô-đun I/O: tối đa 8
Công suất tiêu thụ điện (24V DC): 5,5 A
Công suất tiêu thụ điện (100-120V AC): 200 VA, 120 W
