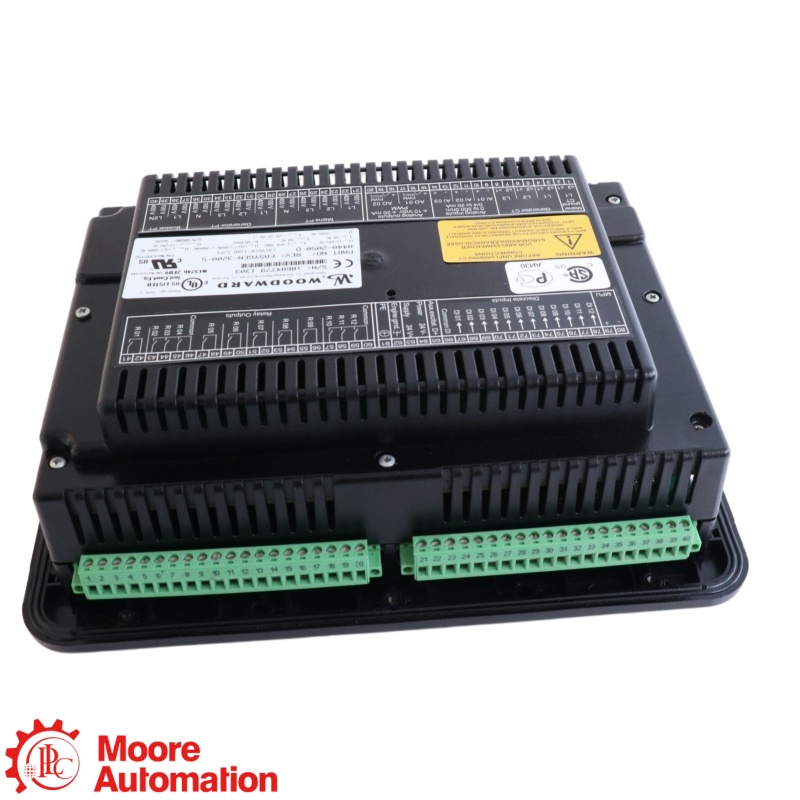

Bộ điều khiển máy phát điện Woodward 8440-2050 easYgen-3200-5/P1

8440-2050 Bộ điều khiển máy phát điện easYgen-3200-5/P1 dùng để đo lường máy phát điện, điều khiển máy cắt, đồng bộ hóa, chia sẻ tải và vận hành nhiều tổ máy. Bộ biến dòng 5A của nó phải phù hợp với cuộn thứ cấp biến dòng đã lắp đặt, hệ thống dây dẫn và hệ thống máy phát điện đã được cấu hình.

8440-2050 Đây là phiên bản đầu vào CT 5 A của bộ điều khiển easYgen-3200 P1 gắn phía trước. Việc lắp đặt CT 1 A yêu cầu phiên bản Woodward tương ứng, do đó cần phải kiểm tra định mức thứ cấp của CT trước khi thay thế hoặc vận hành.

8440-2050 Được cấu hình để lắp đặt ở mặt trước với màn hình đồ họa màu. Đây không phải là phiên bản lắp đặt phía sau tủ mà không có màn hình; hãy xác nhận kích thước lỗ khoét trên bảng điều khiển, vị trí kết nối, độ sâu của vỏ máy và yêu cầu về màn hình hiển thị cho người vận hành trước khi lắp đặt.

8440-2050 Gói easYgen-3200 cung cấp hai giao diện FlexCAN cùng một giao diện RS-232 và một giao diện RS-485 Modbus RTU slave. Giao thức đang hoạt động, cài đặt nút, điện trở kết thúc và các thiết bị được kết nối phải khớp với dự án bộ điều khiển đã lưu.

8440-2050 Hỗ trợ các ứng dụng easYgen-3200 bao gồm vận hành độc lập, song song kiểu đảo, song song với lưới điện và vận hành song song với lưới điện nhiều tổ máy. Việc bố trí máy cắt, số lượng máy phát điện, mạng chia sẻ tải, cài đặt bảo vệ và trình tự vận hành của nhà máy phải được thiết kế phù hợp với việc lắp đặt thực tế.

8440-2050 Mã số linh kiện 8440-1923 trước đó đã được thay thế khi Woodward áp dụng màn hình màu cho dòng máy easYgen-3200. Các tệp cài đặt có thể chia sẻ các tham số chung, nhưng các tham số mới được thêm vào hoặc loại bỏ phải được xem xét và cập nhật thủ công.

8440-2050 Cần xác nhận đầy đủ số hiệu linh kiện, gói P1, 5 đầu vào CT, lắp đặt bảng điều khiển, đấu dây kết nối, phiên bản phần cứng, phần mềm, tệp cài đặt và cấu trúc phân chia tải. Cần kiểm tra tính tương thích trước khi chuyển cấu hình hoặc cấp điện cho hệ thống máy phát điện.
