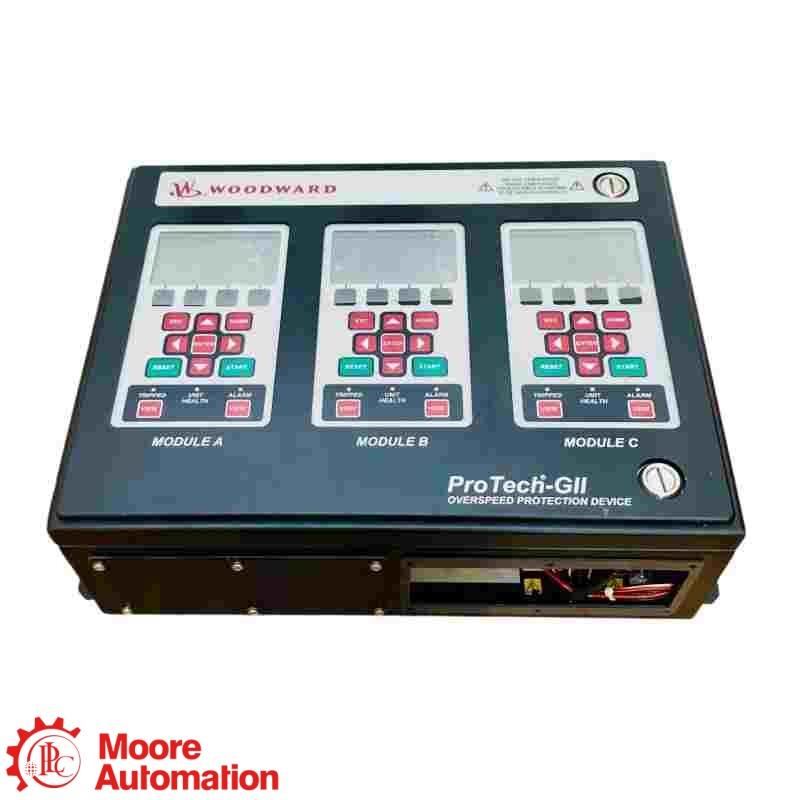

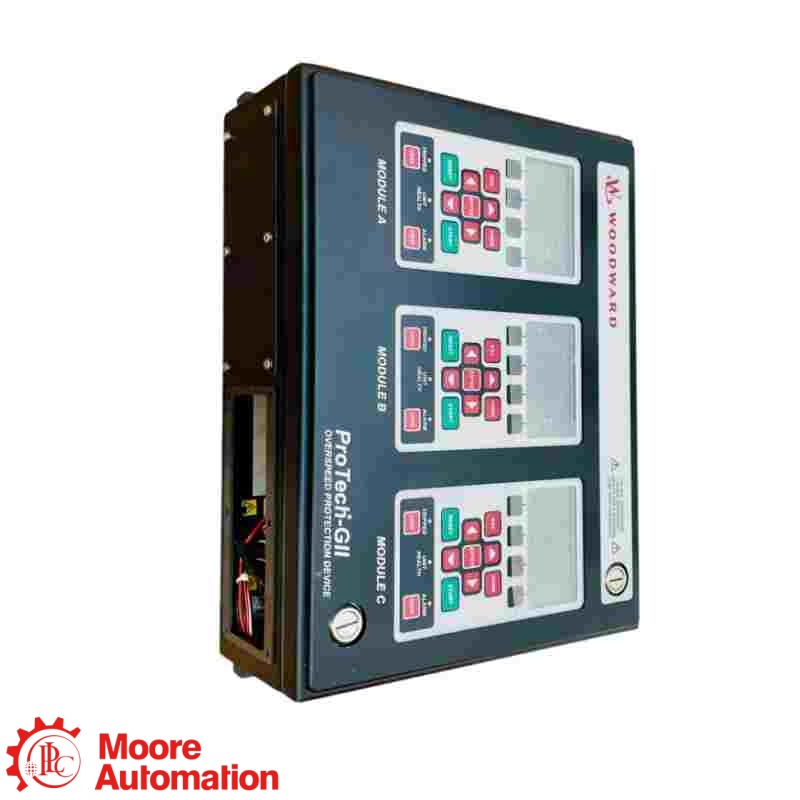

Thiết bị bảo vệ quá tốc Woodward 8237-1246 ProTech-GII
Thiết bị bảo vệ quá tốc Woodward 8237-1246 ProTech-GII
Thiết bị bảo vệ quá tốc Woodward 8237-1246 ProTech-GII

Thiết bị bảo vệ quá tốc Woodward 8237-1246 ProTech-GII

WOODWARD PROTECH-GII · BẢO VỆ QUÁ TỐC ĐỘ

8237-1246

Cái 8237-1246 Đây là thiết bị bảo vệ quá tốc Woodward ProTech-GII gắn trên vách ngăn, cấu hình rơle bỏ phiếu HV/LV. Hãy xác minh đầy đủ số hiệu linh kiện, phiên bản mô-đun, dây dẫn cảm biến tốc độ, mạch ngắt và đầu vào nguồn trước khi thay thế.

LOẠI SẢN PHẨMTHIẾT BỊ BẢO VỆ QUÁ TỐC ĐỘ PROTECH-GII
NỀN TẢNGProTech-GII
CẤU HÌNHVách ngăn · Cao áp/Hạ áp · Rơle bỏ phiếu
ỨNG DỤNGBảo vệ quá tốc độ và quá gia tốc
NHÀ SẢN XUẤTWoodward
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINH● Hình ảnh và video sản phẩm sẽ được cung cấp sau khi yêu cầu báo giá.
YÊU CẦU BÁO GIÁ
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
Woodward ● THIẾT BỊ BẢO VỆ QUÁ TỐC ĐỘ PROTECH-GII
BẢO VỆ TỐC ĐỘ VƯỢT QUÁ GIỚI HẠN WOODWARD PROTECH-GII

8237-1246

THIẾT BỊ BẢO VỆ QUÁ TỐC ĐỘ PROTECH-GII

HỆ THỐNG BẢO VỆ QUÁ TỐC ĐỘ PROTECH-GII · Bảo vệ quá tốc độ · Kiểm tra phiên bản mô-đun, cảm biến và dây dẫn ngắt mạch

VAI TRÒ CỦA MÔ-ĐUN
8237-1246 Đây là thiết bị bảo vệ quá tốc Woodward ProTech-GII. Thiết bị này giám sát tình trạng quá tốc và quá gia tốc trong ba mô-đun độc lập với logic ngắt mạch theo nguyên tắc 2/3; hãy xác minh chính xác số hiệu bộ phận, phiên bản mô-đun, cảm biến, dây nguồn và dây ngắt mạch trước khi thay thế.
GHI CHÚ CẤU HÌNH
Vì 8237-1246Trước khi thay thế, hãy xác nhận chính xác kiểu máy, thông số trên bảng tên, vị trí lắp đặt trên vách ngăn, đầu vào nguồn điện cao áp/hạ áp, sơ đồ đấu dây rơle điều khiển và cấu hình cảm biến tốc độ.
👩‍💼
MUỐN GIÁ TỐT NHẤT?
Frida
Trưởng nhóm bán hàng 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
ĐẶC TÍNH THAM KHẢO CỦA NHÀ SẢN XUẤT

Thông số kỹ thuật

Woodward ProTech-GII ↗
8237-1246 THIẾT BỊ BẢO VỆ QUÁ TỐC ĐỘ PROTECH-GII

Tổng quan về dữ liệu kỹ thuật

Nhấp vào dấu “+” để xem thêm thông số kỹ thuật.

NGƯỜI MẪU8237-1246
NỀN TẢNGProTech-GII
CẤU HÌNHLắp đặt trên vách ngăn · Điện áp cao/hạ áp · Rơle bỏ phiếu
ỨNG DỤNGBảo vệ quá tốc độ
Xác nhận chính xác model 8237-1246, dữ liệu trên nhãn, điểm đặt tốc độ quá tải và gia tốc, logic ngắt mạch và cấu hình ProTech-GII đã cài đặt.
Xác minh sản phẩm chính thức Xác minh mô hình hoàn chỉnh 8237-1246 Và hãy xác nhận phiên bản phần cứng, điểm đặt quá tốc độ, cài đặt gia tốc và logic ngắt mạch, cấu hình an toàn ProTech-GII và ứng dụng an toàn cho thiết bị quay đã được lắp đặt trước khi đặt hàng.
THÔNG TIN CHUNG −
Thương hiệuWoodward
Mã số linh kiện8237-1246
Loại sản phẩmThiết bị bảo vệ quá tốc ProTech-GII
Cấu hình phần cứngLắp đặt trên vách ngăn · Điện áp cao/hạ áp · Rơle bỏ phiếu

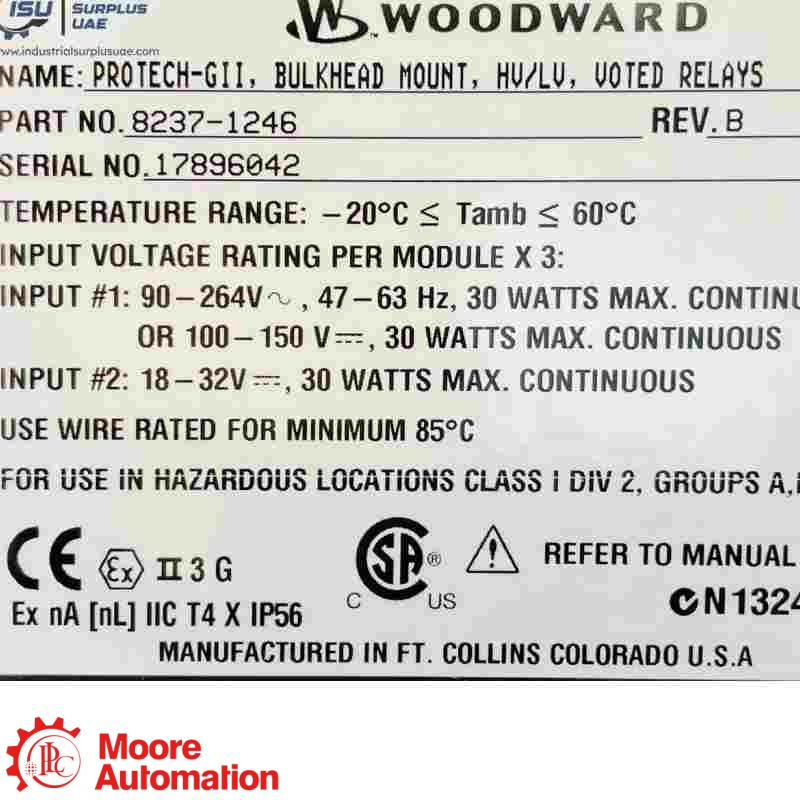

Đầu vào điện áp cao90–264 Vac, 47–63 Hz hoặc 100–150 Vdc · 30 W mỗi mô-đun
Đầu vào điện áp thấp18–32 Vdc · 30 W mỗi mô-đun
Kiến trúc chuyến điBa mô-đun độc lập · Logic hành trình được bình chọn 2/3
Đầu vào tốc độMỗi mô-đun có một đầu vào MPU hoặc đầu vào cảm biến tiệm cận có thể lựa chọn · Tổng cộng 3 mô-đun
Phạm vi tốc độ0,5 đến 32.000 vòng/phút
Thời gian phản hồi12 ms
Nhiệt độ hoạt động-20 đến +60 °C
Bao vâyVỏ bọc gắn vách ngăn IP56
Trọng lượng ước tính26 lb (12 kg)
Hướng dẫn chính thứcSổ tay Woodward 26545
NHẬN DẠNG DANH MỤC +
Nhận dạng sản phẩmBảo vệ quá tốc độ
Mã số trong danh mục8237-1246
Sản phẩm thay thế hiện tại8237-1596 theo Woodward PCN 06912; xác minh cấu hình trang web
NGUỒN ĐIỆN & CẢM BIẾN +
Đầu vào nguồnĐiện áp đầu vào cao 90–264 Vac hoặc 100–150 Vdc; điện áp đầu vào thấp 18–32 Vdc
Chức năng điều khiểnChức năng bảo vệ quá tốc độ và tăng tốc quá mức với logic ngắt quãng được bình chọn 2/3.
Đầu vào tốc độMỗi mô-đun có một đầu vào MPU hoặc đầu vào cảm biến tiệm cận có thể lựa chọn; tổng cộng có ba đầu vào.
Vai trò ứng dụngBảo vệ quá tốc độ và quá gia tốc cho các thiết bị quay tương thích.
Tài liệuTài liệu hướng dẫn Woodward Manual 26545 mô tả cấu hình chính xác của mô hình.
HỒ SƠ & KIỂM TRA ĐƠN HÀNG +
Thẩm quyền giải quyết: Vui lòng xác nhận lại thông tin đặt hàng chính xác và phiên bản phần cứng 8237-1246 với Woodward.
Nguồn: Các tài liệu sản phẩm hiện có của Woodward xác định 8237-1246 là sản phẩm tham chiếu bảo vệ quá tốc ProTech-GII; cấu hình đã lắp đặt cần được xác minh.
Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Chức năng bảo vệ nào 8237-1246?+

8237-1246 Đây là thiết bị bảo vệ quá tốc Woodward ProTech-GII. Thiết bị này giám sát tốc độ và gia tốc trong ba mô-đun độc lập và sử dụng logic ngắt mạch theo nguyên tắc 2/3 cho các thiết bị quay tương thích.

Cấu hình phần cứng nào được ghi lại trong tài liệu? 8237-1246?+

8237-1246 Đây là cấu hình ProTech-GII gắn trên vách ngăn với một đầu vào điện áp cao và một đầu vào điện áp thấp cho mỗi mô-đun, cùng với rơle ngắt mạch có điều khiển.

Dữ liệu cảm biến và phản hồi nào áp dụng cho 8237-1246?+

8237-1246 Mỗi mô-đun chấp nhận một đầu vào tốc độ MPU hoặc đầu dò tiệm cận có thể lựa chọn, tổng cộng là ba đầu vào. Sách hướng dẫn chính thức chỉ định phạm vi từ 0,5 đến 32.000 vòng/phút và thời gian phản hồi 12 ms.

Những thiết bị nào có thể 8237-1246 bảo vệ?+

8237-1246 Sản phẩm này được thiết kế cho các tuabin hơi, khí và thủy điện, động cơ piston, mô tơ, máy nén và thiết bị xử lý khi các cảm biến, mạch ngắt và điểm đặt được lắp đặt phù hợp với ứng dụng.

Những gì cần kiểm tra trước khi thay thế 8237-1246?+

8237-1246 Cần xác nhận đầy đủ số hiệu linh kiện, phiên bản, kiểu lắp đặt vách ngăn, đầu vào nguồn HV/LV, cảm biến tốc độ, sơ đồ đấu dây rơle, cài đặt Modbus và cấu hình bảo vệ đã lưu trước khi thay thế.

LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Kiểm tra cấu hình của bạn với Frida

Vui lòng cung cấp đầy đủ số đơn đặt hàng và thông tin chi tiết ứng dụng để kiểm tra tính tương thích, khả dụng và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
BẢNG THÔNG SỐ KỸ THUẬT

Thông tin sản phẩm dành cho
8237-1246

Thông tin chính thức từ nhà sản xuất về tình trạng tài liệu của Woodward 8237-1246.

Trạng thái bảng dữ liệu chính thức

Sổ tay Woodward Manual 26545 là sổ tay chính thức của ProTech-GII dành cho dòng sản phẩm 8237-1246. Sổ tay này xác định mẫu sản phẩm này là loại gắn vách ngăn, điện áp cao/hạ áp, cấu hình rơle bỏ phiếu và mô tả chi tiết các chức năng lắp đặt, nguồn điện, cảm biến và ngắt mạch.

MỞ SÁCH HƯỚNG DẪN CHÍNH THỨC PDF

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số lượng và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Thông tin nhận dạng sản phẩm trên trang này tuân theo tài liệu cũ của Woodward ProTech-GII; vui lòng yêu cầu tài liệu chính xác hiện hành của nhà sản xuất để xác minh sản phẩm thay thế.

MỐI QUAN HỆ BẢO VỆ VƯỢT TỐC ĐỘ CỦA WOODWARD PROTECH-GII

Cách thức tích hợp 8237-1246 vào hệ thống bảo vệ quá tốc ProTech-GII

Woodward là thương hiệu của nhà sản xuất; Woodward ProTech-GII là dòng sản phẩm; và 8237-1246 Đây là thiết bị bảo vệ quá tốc ProTech-GII, cấu hình đã lắp đặt cần được xác minh.

Woodward · THƯƠNG HIỆU
Woodward ProTech-GIIThiết bị bảo vệ quá tốc ProTech-GII
VAI TRÒ HỆ THỐNG

Thiết bị bảo vệ quá tốc ProTech-GII

Hệ thống giám sát tình trạng quá tốc và quá gia tốc thông qua ba mô-đun độc lập; kiểm tra cảm biến, ngắt mạch tự động và cấu hình nguồn trước khi thay thế.

NGUỒN ĐIỆN / CẢM BIẾN

Công suất cao/hạ áp · Bộ vi xử lý (MPU) hoặc cảm biến tốc độ bằng đầu dò tiệm cận

Thiết bị ProTech-GII phải phù hợp với thiết bị quay đã lắp đặt, giá đỡ vách ngăn, đầu vào nguồn HV/LV, hệ thống dây cảm biến tốc độ và mạch ngắt được điều khiển bằng phiếu bầu.

THÔNG TIN ĐƠN HÀNG

8237-1246 · Lắp đặt trên vách ngăn · Cao áp/Hạ áp · Rơle bỏ phiếu

Không được thay thế thiết bị ProTech khác mà không kiểm tra kỹ kiểu máy, thông số kỹ thuật, vị trí lắp đặt trên vách ngăn, đầu vào nguồn điện cao áp/hạ áp, dây dẫn cảm biến tốc độ và mạch ngắt điện.

Mối quan hệ hệ thống: Kiểm tra chính xác kiểu máy, dữ liệu trên nhãn, điểm đặt quá tốc và gia tốc, logic ngắt mạch và các cảm biến tốc độ được kết nối, rơle ngắt mạch đã được bỏ phiếu và giao diện Modbus.
LĨNH VỰC ỨNG DỤNG

Bản đồ ứng dụng cho 8237-1246

Bảo vệ quá tốc độ cho thiết bị quayÁp dụng chức năng bảo vệ quá tốc độ trong hệ thống thiết bị quay tương thích.
Ứng dụng phù hợp với hệ thống an toànNguồn điện cao áp/hạ áp · Bộ xử lý trung tâm (MPU) hoặc cảm biến tốc độ bằng đầu dò tiệm cận · Rơle ngắt mạch có điều khiển
TRUNG TÂM ỨNG DỤNG 8237-1246 8237-1246 · Lắp đặt trên vách ngăn · Cao áp/Hạ áp · Rơle bỏ phiếu
Cấu hình đã cài đặtKiểm tra các điểm đặt tốc độ vượt quá, cài đặt gia tốc và logic ngắt mạch, cũng như các cảm biến tốc độ được kết nối, rơle ngắt mạch đã được điều khiển và giao diện Modbus.
Xác minh thay thếTrước khi thay thế, hãy kiểm tra kỹ kiểu máy, thông số kỹ thuật, giao diện Modbus và sơ đồ đấu dây, điểm đặt quá tốc độ, cài đặt gia tốc và logic ngắt mạch cũng như cấu hình bảo vệ ProTech-GII.
