Mô-đun CPU GE UR 9UH

Tôi có thể biết giá bằng cách nào?

UR 9UH

Quản lý bán hàng:Frida
◆Điện thoại/WhatsApp:+86 15359408275
◆E-mail:sales5@mooreplc.com

Sự miêu tả - Mô-đun CPU

UR 9UH

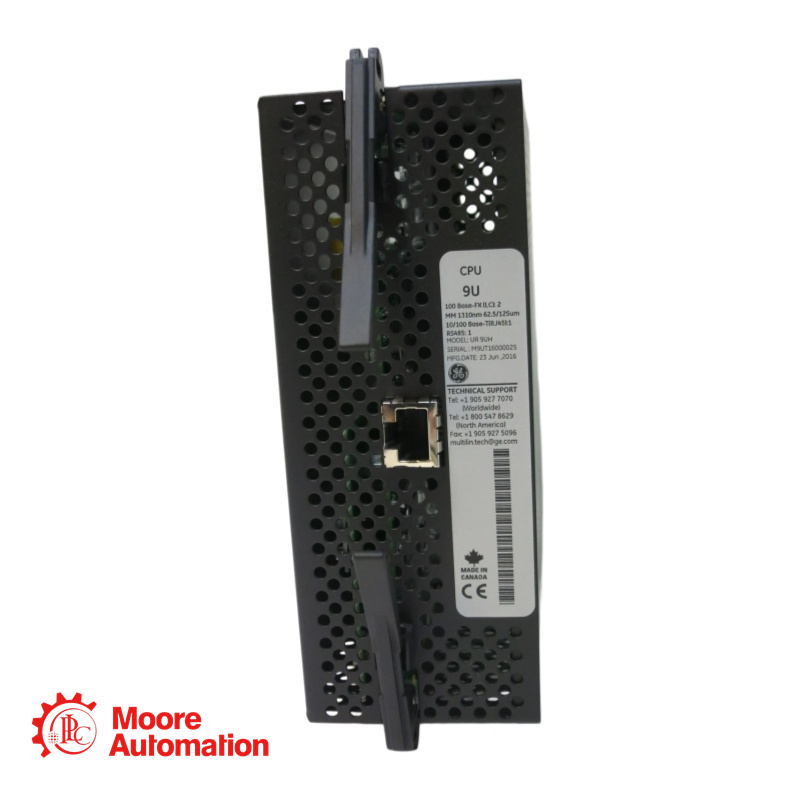

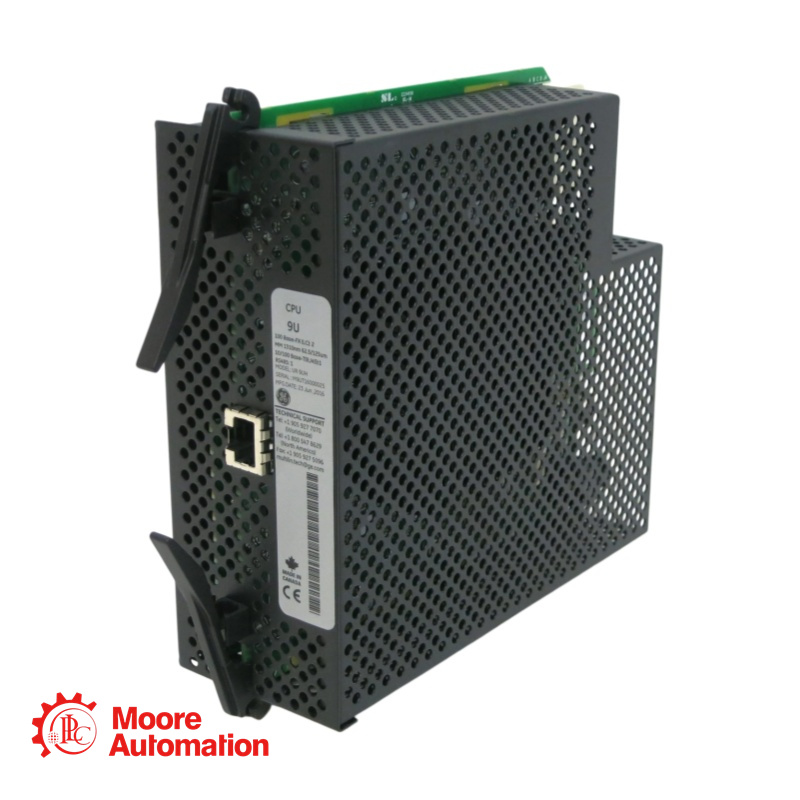

GE Multilin UR 9UH (hoặc UR-9UH) là một mô-đun CPU dành cho dòng rơle đa năng. Nó thường được sử dụng trong các rơle quản lý máy phát điện G60. Mô-đun này chịu trách nhiệm xử lý dữ liệu, giao tiếp và các chức năng bảo vệ của rơle, và bao gồm các giao diện RS485 và Ethernet (100BaseFx/100BaseT).

Tham số - Mô-đun CPU

UR 9UH

Loại sản phẩm: Mô-đun CPU
Tương thích với: Dòng GE Multilin UR (Rơle đa năng)
Các cổng giao tiếp: Ethernet 10/100Base-T (RJ45), cổng nối tiếp RS485, cáp quang 100Base-FX.
Các giao thức được hỗ trợ: IEC 61850, DNP3, Modbus, IEEE C37.118
Thời gian phản hồi:< 5 ms
Nhiệt độ hoạt động: -40 °C đến +70 °C
Nhiệt độ bảo quản: -40 °C đến +85 °C

Câu hỏi thường gặp - Mô-đun CPU

UR 9UH

Hỏi: Vai trò của UR 9UH trong hệ thống bảo vệ máy phát điện G60 là gì?
UR-9UH là bộ xử lý trung tâm cho nền tảng Rơle Đa năng (UR). Nó chịu trách nhiệm thực thi các thuật toán bảo vệ, logic điều khiển thời gian thực và quản lý tất cả quá trình truyền dữ liệu giữa rơle và hệ thống SCADA/DCS. Nó xử lý các tín hiệu đầu vào từ các mô-đun CT/VT và đưa ra các lệnh ngắt dựa trên logic đã được cấu hình, đảm bảo thời gian phản hồi dưới chu kỳ đối với các điều kiện sự cố máy phát điện.

Hỏi: Liệu UR 9UH có tương thích với các mô-đun CT/VT cũ hơn hoặc các phần cứng dòng UR khác không?
Đây là một vấn đề kỹ thuật quan trọng cần lưu ý. UR-9UH là một phần của thế hệ phần cứng UR "mới". Nó chỉ tương thích với các mô-đun CT/VT mới hơn (Mã đặt hàng 8F đến 8R), thường có nhãn màu xanh lam. Nếu bạn cố gắng kết hợp CPU UR 9UH với mô-đun CT/VT thế hệ cũ hơn (ví dụ: 8A-8D), rơle sẽ không hoạt động và sẽ hiển thị LỖI KHÔNG TƯƠNG THÍCH PHẦN CỨNG hoặc LỖI DSP.

Hỏi: Có những giao diện truyền thông nào và những giao thức nào được hỗ trợ để tích hợp?
UR 9UH sở hữu bộ giao diện truyền thông mạnh mẽ, bao gồm:
1 cổng nối tiếp RS485 (Modbus RTU/DNP3)
2 cổng Ethernet cáp quang LC đa chế độ 100BaseFX
1 cổng Ethernet RJ45 100BaseT bằng đồng
Thiết bị hỗ trợ các giao thức tiêu chuẩn ngành thiết yếu cho việc tích hợp hệ thống điện: IEC 61850 (Phiên bản 1 & 2), DNP3 (Nối tiếp & TCP/IP), Modbus RTU/TCP và IEEE C37.118 cho bộ đồng bộ pha. Nhiều cổng quang cho phép cấu trúc mạng dự phòng (ví dụ: PRP/HSR) để đảm bảo liên lạc không bị gián đoạn trong các trạm biến áp quan trọng.

Hỏi: Giới hạn chịu đựng về môi trường của mô-đun này là gì?
UR 9UH được thiết kế cho môi trường khắc nghiệt của trạm biến áp và nhà máy công nghiệp. Được chứng nhận theo tiêu chuẩn IEEE 1613 và IEC 60255, nó hoạt động đáng tin cậy trong phạm vi nhiệt độ từ -40°C đến +70°C (-40°F đến +158°F). Phạm vi rộng này đảm bảo CPU vẫn ổn định ngay cả trong các tủ rơle ngoài trời không được sưởi ấm hoặc các phòng máy phát điện có nhiệt độ cao.

So sánh các mẫu - Mô-đun CPU

Tính năng

UR-9UH

CPU thế hệ cũ (ví dụ: 9 nhân, 9 bit)

Chỉ báo nhãn

Nhãn Xanh (Thế hệ mới)

Nhãn Đỏ/Trắng (Thế hệ cũ)

Khả năng tương thích phần mềm

Phiên bản 4.0x trở lên

Phiên bản 3.4x trở xuống

Khả năng tương thích mô-đun CT/VT

Chỉ dành cho dòng 8F-8R (Chẩn đoán nâng cao)

Chỉ dành cho dòng 8A-8D

Tùy chọn Ethernet

100BaseFX (Cáp quang LC) + 100BaseT (RJ45)

10BaseF (Fiber ST) / 10BaseT

Khả năng chuyển mạch được quản lý

Tương thích với CPU 9S (Tùy chọn chuyển mạch được quản lý)

Không được hỗ trợ

Hỗ trợ tiêu chuẩn IEC 61850 phiên bản 2

Có (Tùy thuộc vào phần mềm)

Hạn chế/Không

Đánh giá môi trường

-40°C đến +70°C

Nhiệt độ hoạt động thông thường từ 0°C đến +60°C (Tùy thuộc vào từng mẫu máy)
