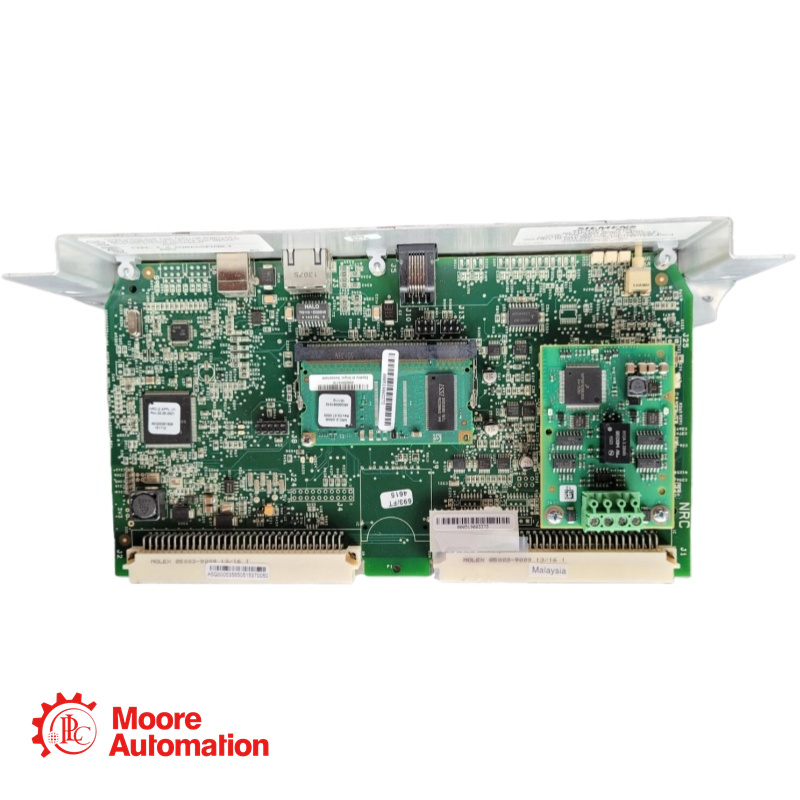

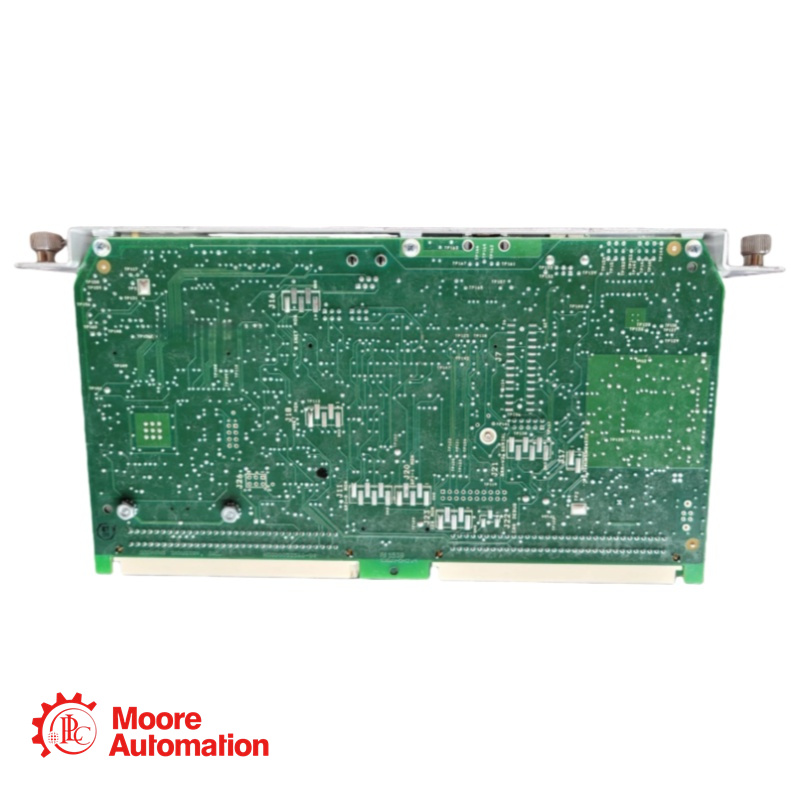

Card mạng vòng thế hệ thứ 2 SIEMENS S54430-A2-A1

Mô tảion

Cái S54430-A2-A1 Thẻ mạng vòng thế hệ mới – thế hệ thứ hai của dòng thẻ NRC từ Siemens. Fire Safety là một card mạng truyền dữ liệu liên lạc qua cáp đồng. các đường dây, hoặc thông qua cáp quang đơn mode (Model FN2006-U1) hoặc đa mode (Model FN2007-U1).
Mẫu NRC sử dụng cấu hình vòng 'Class X' (Kiểu 7) để hoạt động với các bảng điều khiển báo cháy (FACP) của hệ thống mô-đun Cerberus PRO.

Thông số

NGUỒN ĐIỆN ĐẦU VÀO: 24V
DÒNG ĐIỆN MẶT PHẲNG: 140mA
ĐẦU NỐI VÍT (DÒNG ĐIỆN TIÊU THỤ 24V): 0
Dòng điện mạch nền 6.2V: 20mA
Dòng điện chờ 24V: 145mA

Phạm vi nhiệt độ trong nhà ở nơi khô ráo: 120+/-3°F (49+/-2°C) đến 32+/-3°F (0+/-2°C)
Độ ẩm tương đối 93+/-2%, phạm vi nhiệt độ: 90+/-3°F (32+/-2°C).

Câu hỏi thường gặp

Hỏi: Chức năng chính của là gì? S54430-A2-A1 Thẻ mạng vòng thế hệ thứ 2 (Model NRC)?
A: Thẻ vòng mạng (NRC) cung cấp khả năng giao tiếp ngang hàng XNET giữa các bảng điều khiển báo cháy Cerberus PRO Modular, cho phép kết nối tối đa 64 hệ thống với nhau trong một cấu hình vòng duy nhất.
Hỏi: Thiết bị này cung cấp những cổng giao tiếp và dịch vụ nào?
A: Cái S54430-A2-A1 NRC bao gồm một cổng RJ-45, một giắc cắm màn hình RJ-11 và một cổng USB. Cổng USB và RJ-45 hỗ trợ tải xuống phần mềm, trong khi cổng RJ-11 cho phép kết nối với các công cụ chẩn đoán.
Hỏi: Thiết bị hỗ trợ những loại cáp và khoảng cách nào?
A: Đối với các kết nối bằng đồng, S54430-A2-A1 NRC hỗ trợ cáp xoắn đôi có hoặc không có vỏ bọc, kích thước tối thiểu 22 AWG và tối đa 12 AWG, với ít nhất ba vòng xoắn trên mỗi foot. Khoảng cách tối đa được hỗ trợ là 3.300 feet (1.006 mét) cho mỗi cặp dây giữa các card, tùy thuộc vào loại dây dẫn.
