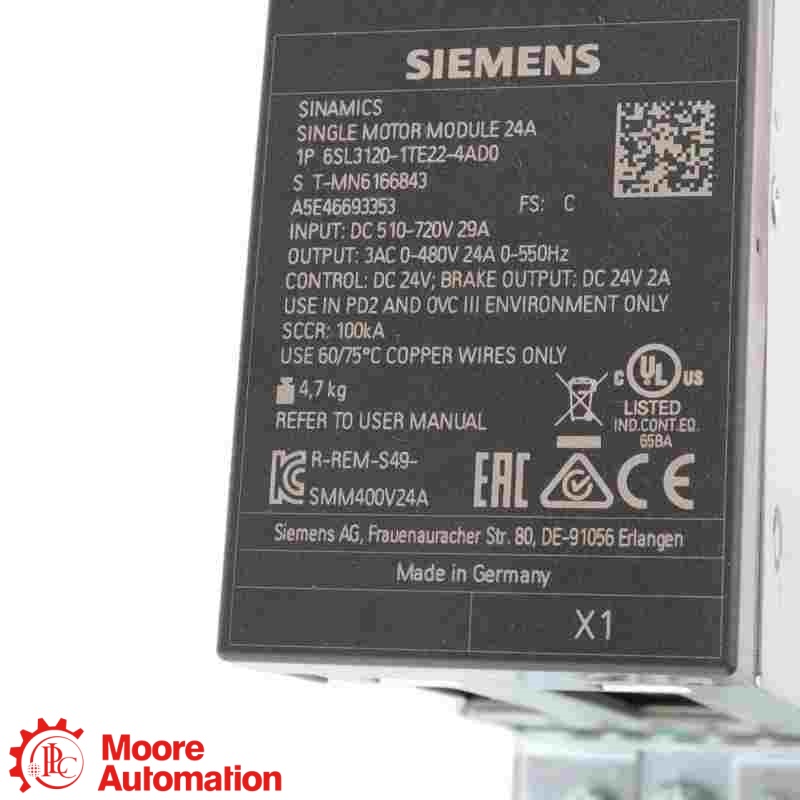

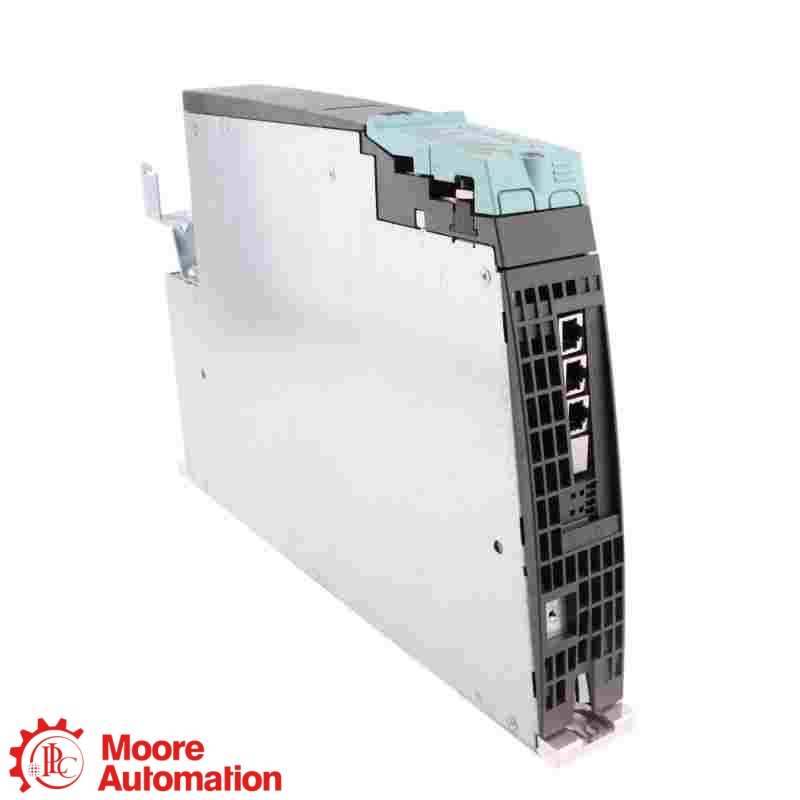

Mô-đun động cơ đơn Siemens 6SL3120-1TE22-4AD0 SINAMICS S120
Mô-đun động cơ đơn Siemens 6SL3120-1TE22-4AD0 SINAMICS S120
Mô-đun động cơ đơn Siemens 6SL3120-1TE22-4AD0 SINAMICS S120

Mô-đun động cơ đơn Siemens 6SL3120-1TE22-4AD0 SINAMICS S120

Mô-đun động cơ đơn Siemens SINAMICS S120 · 24 A

6SL3120-1TE22-4AD0

Cái 6SL3120-1TE22-4AD0 Đây là mô-đun động cơ đơn Siemens SINAMICS S120 định mức 24 A, dạng sách khổ D với hệ thống làm mát bằng không khí bên trong.

DÒNG ĐIỆN ĐỊNH MỨC24 A
DÒNG ĐIỆN TẢI CƠ BẢN20.4 A
ĐIỆN ÁP LIÊN KẾT DC510 đến 720 V DC
LÀM MÁTKHÔNG KHÍ BÊN TRONG
NHÀ SẢN XUẤTSiemens
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINH● Hình ảnh và video sản phẩm sẽ được cung cấp sau khi yêu cầu báo giá.
YÊU CẦU BÁO GIÁ
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
SIEMENS ● Mô-đun động cơ đơn SINAMICS S120
Siemens SINAMICS S120

6SL3120-1TE22-4AD0

24 A · 510 đến 720 V DC

Mô-đun loại D kích thước sách

VAI TRÒ SẢN PHẨM
6SL3120-1TE22-4AD0 Đây là mô-đun động cơ đơn Siemens SINAMICS S120 có công suất định mức 24 A, với dòng điện tải cơ bản 20,4 A, dạng sách khổ D.
GHI CHÚ CẤU HÌNH
Vì 6SL3120-1TE22-4AD0Siemens xác định chính xác sản phẩm này là mô-đun động cơ đơn loại D kích thước sách 24A với hệ thống làm mát bằng không khí bên trong. Vui lòng xác nhận đầy đủ số đơn đặt hàng, nguồn cấp DC, dòng điện động cơ, kiểu lắp đặt và yêu cầu làm mát trước khi đặt hàng.
👩‍💼
MUỐN GIÁ TỐT NHẤT?
Frida
Trưởng nhóm bán hàng 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
PHÂN TÍCH SỐ ĐƠN HÀNG

Cấu trúc của 6SL3120-1TE22-4AD0

6SL3120
Dòng mô-đun động cơ đơn SINAMICS S120 Mã định danh dòng sản phẩm Siemens cho mô-đun động cơ đơn SINAMICS S120.
1TE22-4AD0
24. Một biến thể loại D kích thước sách Dữ liệu lựa chọn của Siemens cho thấy hậu tố chính xác này tương ứng với phiên bản D-type 24 A kích thước sách, làm mát bằng không khí bên trong.
ĐẶC TÍNH THAM KHẢO CỦA NHÀ SẢN XUẤT

Thông số kỹ thuật

Siemens 6SL3120-1TE22-4AD0 ↗
Mô-đun động cơ đơn SINAMICS S120 24A

Tổng quan về dữ liệu kỹ thuật

Nhấp vào dấu “+” để xem thêm thông số kỹ thuật.

DÒNG ĐIỆN ĐỊNH MỨC24 A
DÒNG ĐIỆN TẢI CƠ BẢN20.4 A
DC LINK510 đến 720 V DC
ĐỊNH DẠNGSÁCH CỠ D
Thông tin chính thức về lựa chọn và vận hành máy Siemens SINAMICS S120.
Xác minh sản phẩm chính thứcXác minh số đơn hàng đầy đủ 6SL3120-1TE22-4AD0Vui lòng cung cấp thông tin về dòng điện định mức, nguồn DC-link, kích thước phù hợp để lắp đặt, hệ thống làm mát và yêu cầu kết nối động cơ trước khi đặt hàng.
THÔNG TIN CHUNG −
Thương hiệuSiemens
Mã số linh kiện6SL3120-1TE22-4AD0
Loại sản phẩmMô-đun động cơ đơn
Dòng sản phẩmSINAMICS S120
Định dạngSÁCH CỠ D
Phương pháp làm mátLàm mát bằng không khí bên trong
Thông số điện +
Dòng điện định mức24 A
Dòng điện tải cơ bản20.4 A
S6 40% dòng điện32 A
Dòng điện cực đại72 A
Điện áp liên kết DCĐiện áp DC từ 510 đến 720 V
Đầu ra và Sử dụng Hệ thống +
Điện áp đầu ra định mức3 AC 400 V
Tần số xung định mức4 kHz
Khả năng an toànHỗ trợ các chức năng tích hợp an toàn mở rộng.
Cơ khí và lắp đặt +
Mức độ bảo vệIP20 / UL loại hở
Kích thước (Rộng × Cao × Sâu)50 × 380 × 270 mm
Trọng lượng tịnh4,7 kg
Nguồn điện tử24 V DC (−15% ​​/ +20%)
Yêu cầu về không khí làm mát0,0147 m³/s (53 m³/h)
Phụ kiện đi kèmCáp DRIVE-CLiQ
Nguồn: Thông tin lựa chọn và hướng dẫn vận hành chính thức của Siemens cho máy SINAMICS S120-6SL3120-1TE22-4AD0.
Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Linh kiện SINAMICS thuộc loại nào? 6SL3120-1TE22-4AD0?+

6SL3120-1TE22-4AD0 Đây là mô-đun động cơ đơn Siemens SINAMICS S120 dạng sách khổ D.

Dòng điện đầu ra định mức là bao nhiêu? 6SL3120-1TE22-4AD0 cung cấp?+

6SL3120-1TE22-4AD0 có dòng điện đầu ra định mức là 24 A.

Các dòng điện tải cơ bản và dòng điện đỉnh được liệt kê là gì? 6SL3120-1TE22-4AD0?+

6SL3120-1TE22-4AD0 có dòng điện tải cơ bản là 20,4 A và dòng điện đỉnh là 72 A.

Phạm vi điện áp liên kết DC nào được quy định cho 6SL3120-1TE22-4AD0 ?+

6SL3120-1TE22-4AD0 Được thiết kế cho nguồn điện DC-link từ 510 đến 720 V.

Điện áp đầu ra được chỉ định là bao nhiêu? 6SL3120-1TE22-4AD0?+

6SL3120-1TE22-4AD0 Cung cấp công suất đầu ra định mức là 3 AC 400 V.

Hệ thống làm mát và cấu hình cơ khí như thế nào? 6SL3120-1TE22-4AD0 sử dụng?+

6SL3120-1TE22-4AD0 Sử dụng hệ thống làm mát bằng không khí bên trong trong một vỏ D-type kích thước sách rộng 50 mm.

Những điều cần kiểm tra trước khi đặt hàng 6SL3120-1TE22-4AD0?+

Vì 6SL3120-1TE22-4AD0Vui lòng xác nhận đầy đủ số hiệu sản phẩm, điện áp DC-link, dòng điện động cơ, kích thước khe cắm sách, lưu lượng gió làm mát và sơ đồ đấu dây động cơ.

LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Kiểm tra cấu hình của bạn với Frida

Vui lòng cung cấp đầy đủ số đơn đặt hàng, dữ liệu liên kết DC, dòng điện động cơ, kích thước khe cắm, yêu cầu làm mát và đấu dây để kiểm tra khả năng tương thích, tính sẵn có và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
BẢNG THÔNG SỐ KỸ THUẬT

Sổ tay hướng dẫn và tài liệu tham khảo chính thức cho
6SL3120-1TE22-4AD0

Thông tin tham khảo chính thức từ nhà sản xuất Siemens về mô-đun động cơ đơn SINAMICS S120 24 A.

Trạng thái bảng dữ liệu chính thức

Dữ liệu sản phẩm chính thức của Siemens xác định 6SL3120-1TE22-4AD0 là mô-đun động cơ đơn SINAMICS S120 24 A dạng sách, kích thước D, có hệ thống làm mát bằng không khí bên trong.

XEM BẢNG THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số lượng và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Các thông tin kỹ thuật trên trang sản phẩm này dựa trên tài liệu chính thức của nhà sản xuất Siemens được công bố công khai.

MÔ-ĐUN SINAMICS S120 MỐI QUAN HỆ

Cách lắp đặt linh kiện 6SL3120-1TE22-4AD0 vào dòng sản phẩm Siemens SINAMICS S120

Siemens là thương hiệu; SINAMICS S120 là dòng hệ thống truyền động dạng mô-đun; và 6SL3120-1TE22-4AD0 Đây là mô-đun động cơ đơn loại D kích thước sách 24A với hệ thống làm mát bằng không khí bên trong.

Siemens · THƯƠNG HIỆU
Siemens SINAMICS S120Mô-đun động cơ đơn · Loại D kích thước sách
DÒNG ĐIỆN ĐẦU RA ĐỊNH MỨC

24 A · 20,4 A TẢI CƠ BẢN

6SL3120-1TE22-4AD0 có dòng điện đầu ra định mức là 24 A và dòng điện tải cơ bản là 20,4 A.

NGUỒN CẤP DC-LINK

510 đến 720 V DC

Hãy chọn mô-đun phù hợp với dải điện áp DC-link SINAMICS S120 được chỉ định.

CẤU HÌNH LÀM MÁT

LÀM MÁT BẰNG KHÔNG KHÍ BÊN TRONG

Đảm bảo lưu lượng gió làm mát và khoảng cách lắp đặt theo đúng kích thước sách đã quy định.

Mối quan hệ hệ thống: Trước khi lắp đặt, hãy kiểm tra kỹ số hiệu sản phẩm, điện áp DC-link, dòng điện động cơ, kích thước khe cắm sách, hệ thống làm mát và dây dẫn.
LĨNH VỰC ỨNG DỤNG

Sơ đồ ứng dụng cho 6SL3120-1TE22-4AD0

Hệ thống truyền động máy dạng mô-đunCung cấp một trục động cơ trong hệ thống truyền động SINAMICS S120.
Tủ đựng ổ cứng kích thước sáchPhù hợp với định dạng mô-đun loại D kích thước sách 50 mm.
TRUNG TÂM ỨNG DỤNG 6SL3120-1TE22-4AD0 Mô-đun động cơ đơn SINAMICS S120 24 A
Ứng dụng tích hợp an toànHỗ trợ các chức năng tích hợp an toàn mở rộng.
Hệ thống làm mát và dây dẫnXác nhận luồng khí, liên kết DC, cáp động cơ và các kết nối DRIVE-CLiQ.
