Sự miêu tả

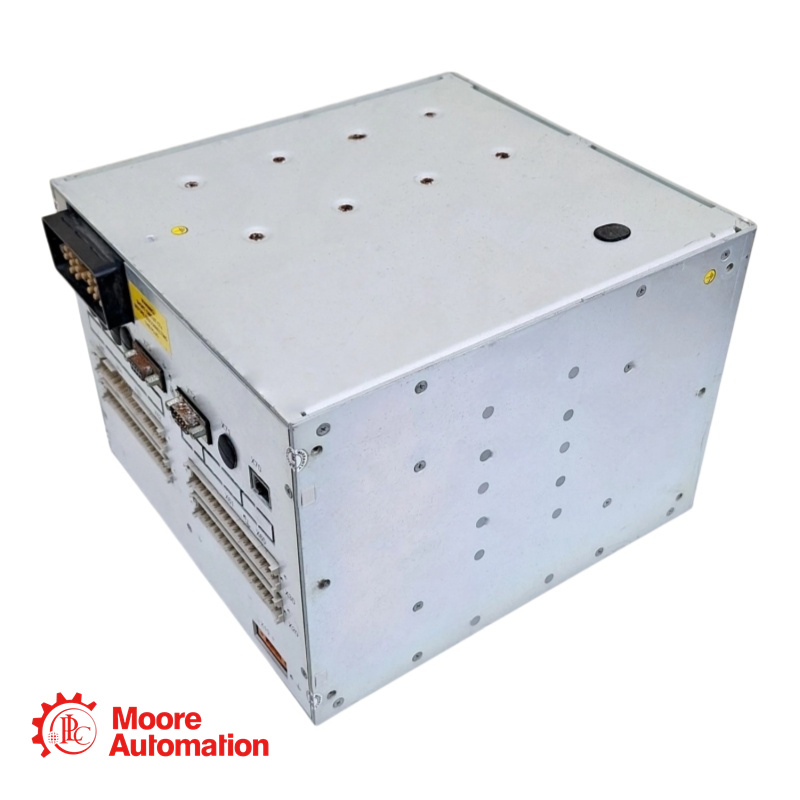

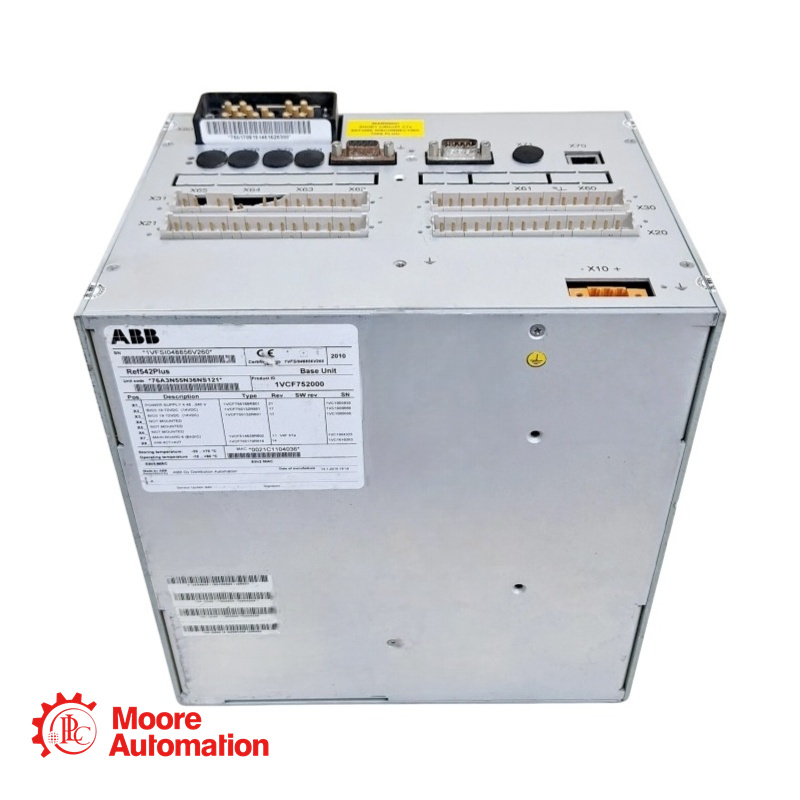

• Thiết bị đầu cuối cấp nguồn 542plus 1VCF752000 là một thiết bị đầu cuối bảo vệ, điều khiển, đo lường và giám sát nhỏ gọn dành cho hệ thống phân phối điện.

• Cùng một thiết bị đầu cuối có thể được sử dụng để bảo vệ và điều khiển máy phát điện, máy biến áp và động cơ, hoặc chỉ để điều khiển thiết bị đóng cắt. Thiết bị đầu cuối này có một loạt các chức năng bảo vệ và quản lý ấn tượng, sẵn sàng để điều chỉnh thiết bị cho phù hợp với ứng dụng dự định.

Thông số kỹ thuật

●Dòng sản phẩm: Thiết bị đầu cuối cấp nguồn REF542plus
●Mã số linh kiện: 1VCF752000
●Điện áp phụ định mức: 48 V DC đến 220 V DC
●Dòng điện định mức (In): 0,2 A, 1,0 A, 5,0 A
●Điện áp định mức (Un): 100 - 125 V AC
●Tần số định mức (fn): 50 Hz / 60 Hz
●Số kênh tối đa: Lên đến 8 kênh đầu vào analog
●Mức tiêu thụ (Hiện tại): ≤0,1 VA tại In
●Mức tiêu thụ (Điện áp): ≤0,25 VA tại Un

Ứng dụng

Cái THAM KHẢO 542plus 1VCF752000 được sử dụng rộng rãi trong:

Bảo vệ đường dây cấp điện: Bảo vệ quá dòng, chạm đất và tự động đóng lại mạch cho các đường dây cấp điện vào và ra tại các trạm biến áp phân phối.

Bảo vệ máy biến áp: Bảo vệ chênh lệch (87), lỗi chạm đất hạn chế (87N) và bảo vệ quá tải nhiệt cho máy biến áp điện.

Bảo vệ động cơ: Các chức năng cụ thể bao gồm rôto bị khóa (51LR), số lần khởi động (66) và bản sao nhiệt (49) cho động cơ trong môi trường công nghiệp (bao gồm cả các phiên bản được chứng nhận ATEX cho khu vực dễ cháy nổ).

Điều khiển thiết bị đóng cắt: Điều khiển tại chỗ hoặc từ xa các thiết bị đóng cắt, thiết bị ngắt mạch và công tắc nối đất.

Giảm thiểu chất lượng điện năng: Bộ điều khiển hệ số công suất (55) và bảo vệ sóng hài bậc cao.

Câu hỏi thường gặp về REF 542plus 1VCF752000

• Câu hỏi 1: REF542plus 1VCF752000 hỗ trợ những giao thức truyền thông nào?

A:Thiết bị hỗ trợ IEC 61850-8-1, IEC 60870-5-103, Modbus RTU, Modbus TCP, SPA và LON (LAG 1.4) thông qua các mô-đun truyền thông tùy chọn.

• Câu 2: REF542plus có thể kết nối với các biến dòng (CT) thông thường cũng như các cảm biến không?

MỘT: Đúng vậy. Các đầu vào tương tự được thiết kế để kết nối với cả máy biến áp đo lường thông thường (CT/VT) và các cảm biến không cảm ứng.

• Câu 3: Điều gì xảy ra nếu thiết bị bị mất điện?

MỘT: REF542plus được trang bị bộ nhớ không bay hơi để ghi lại lỗi và cài đặt. Ngoài ra, mỗi mô-đun I/O nhị phân đều bao gồm một tiếp điểm giám sát (watchdog contact) sẽ kích hoạt trong trường hợp mất điện hoặc lỗi phần cứng để cảnh báo hệ thống.

• Câu 4: Có thể có bao nhiêu chức năng bảo vệ hoạt động đồng thời?

MỘT: Một thiết bị REF542plus duy nhất có thể cài đặt và kích hoạt tối đa 24 chức năng bảo vệ.
