/Mô-đun giao tiếp Modbus ControlLogix MVI56-MCM của ProSoft Technology

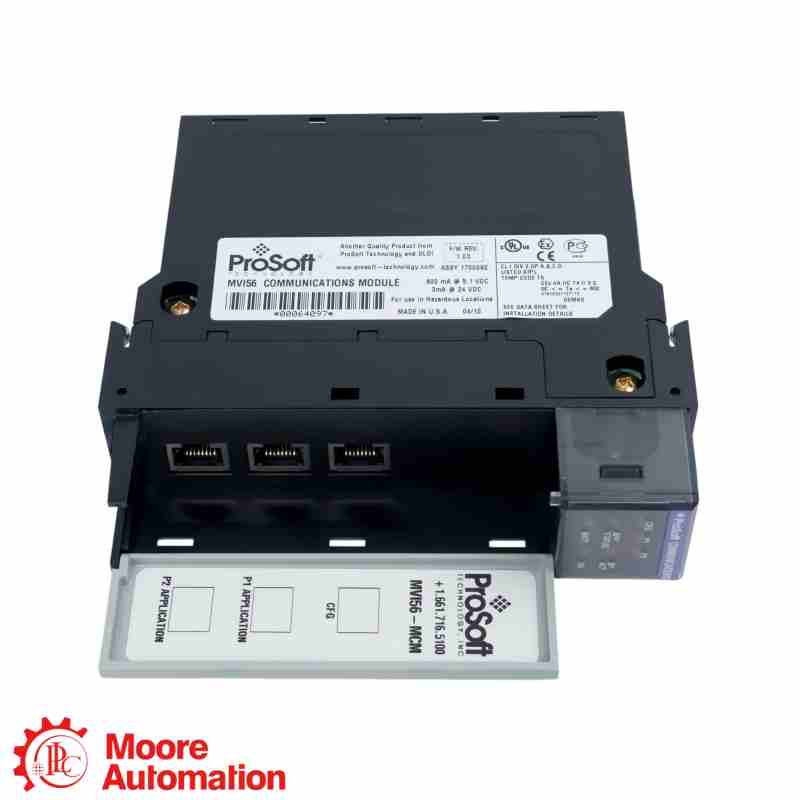

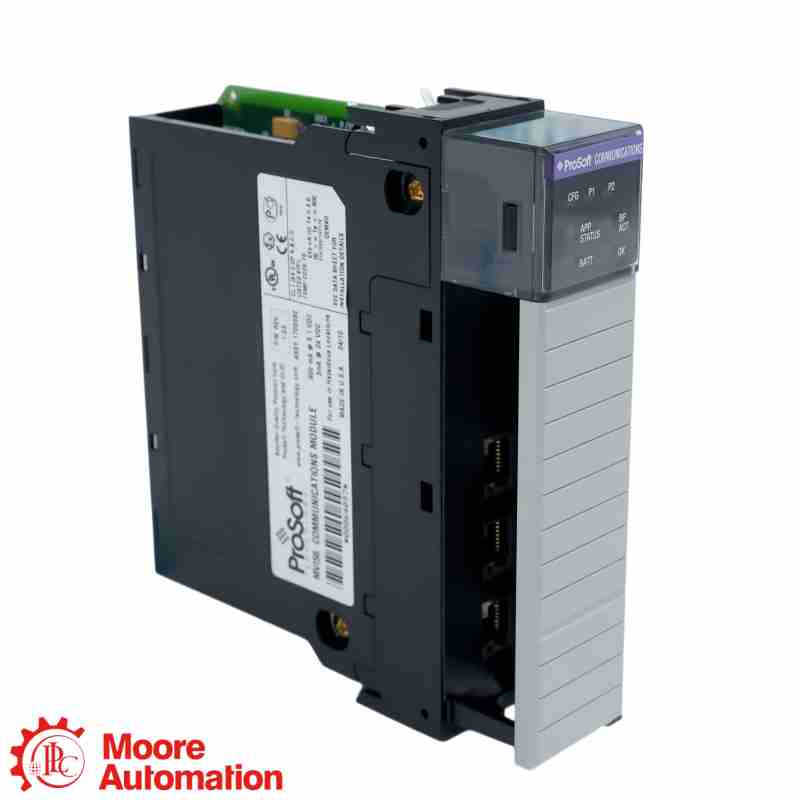

Mô-đun giao tiếp Modbus ControlLogix MVI56-MCM của ProSoft Technology
Mô-đun giao tiếp Modbus ControlLogix MVI56-MCM của ProSoft Technology
Mô-đun giao tiếp Modbus ControlLogix MVI56-MCM của ProSoft Technology

Mô-đun giao tiếp Modbus ControlLogix MVI56-MCM của ProSoft Technology

CÔNG NGHỆ PROSOFT · MÔ-ĐUN TRUYỀN THÔNG MODBUS CONTROLLOGIX

MVI56-MCM

Cái MVI56-MCM Đây là một mô-đun giao tiếp Modbus của ProSoft Technology dành cho nền tảng ControlLogix. Nó cung cấp hai cổng ứng dụng nối tiếp có thể cấu hình cho giao tiếp chủ/tớ Modbus RTU hoặc ASCII.

LOẠI SẢN PHẨMMô-đun truyền thông MODBUS
NỀN TẢNGCONTROLLOGIX
GIAO THỨCMODBUS RTU / ASCII
ỨNG DỤNGTích hợp nối tiếp ControlLogix với Modbus
NHÀ SẢN XUẤTCông nghệ ProSoft
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINH● Hình ảnh và video sản phẩm sẽ được cung cấp sau khi yêu cầu báo giá.
YÊU CẦU BÁO GIÁ
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
Công nghệ ProSoft ● Mô-đun Modbus CONTROLLOGIX
Mô-đun điều khiển logic của công nghệ Prosoft

MVI56-MCM

Mô-đun truyền thông MODBUS

NỀN TẢNG CONTROLLOGIX · MODBUS RTU / ASCII · CHẾ ĐỘ CHỦ / CHẾ ĐỘ PHỤ

VAI TRÒ CỦA MÔ-ĐUN
MVI56-MCM Đây là mô-đun giao tiếp Modbus ControlLogix của ProSoft Technology. Hai cổng ứng dụng nối tiếp của nó có thể được cấu hình độc lập cho hoạt động Modbus RTU hoặc ASCII master/slave.
GHI CHÚ CẤU HÌNH
Vì MVI56-MCMĐảm bảo khớp khe cắm ControlLogix, ánh xạ I/O, giao diện nối tiếp, vai trò cổng chính/phụ, tốc độ truyền và cấu hình Modbus RTU/ASCII.
👩‍💼
MUỐN GIÁ TỐT NHẤT?
Frida
Trưởng nhóm bán hàng 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
THÔNG SỐ KỸ THUẬT CHÍNH THỨC CỦA NHÀ SẢN XUẤT

Thông số kỹ thuật

MỞ HƯỚNG DẪN CHÍNH THỨC ↗
Mô-đun truyền thông MODBUS MVI56-MCM

Thông tin nhận dạng tóm tắt

Nhấp vào dấu “+” để xem thêm thông số kỹ thuật.

MẪU CHÍNH XÁCMVI56-MCM
GIA ĐÌNH NỀN TẢNGMVI56 · ControlLogix
MÃ SỐ MẪUMô-đun giao tiếp Modbus MCM
VÒNG ĐỜISản phẩm cũ
Mã hiệu đầy đủ MVI56-MCM dùng để nhận dạng Mô-đun Truyền thông Modbus của ProSoft ControlLogix.
Tài liệu tham khảo thay thế cũDanh sách ProSoft MVI56E-MCM Là sản phẩm thay thế hiện tại cho MVI56-MCM. Vui lòng xác nhận chương trình đã cài đặt, cấu hình ánh xạ I/O và cấu hình cổng nối tiếp trước khi chuyển đổi.
THÔNG TIN CHUNG −
Thương hiệuCông nghệ ProSoft
Người mẫuMVI56-MCM
Loại sản phẩmMô-đun giao tiếp Modbus
Nền tảngControlLogix
Chế độ giao thứcModbus RTU và Modbus ASCII
Vai trò vận hànhChủ nhân hay nô lệ
Cổng ứng dụng2 cổng nối tiếp
Vòng đờiSản phẩm cũ
Truyền thông nối tiếp +
Giao diệnRS-232, RS-422 và RS-485
Tốc độ Baud110 đến 115.200 baud
Bình đẳngKhông có, lẻ hay chẵn
Các bit dữ liệu5, 6, 7 hoặc 8
Các điểm dừng1 hoặc 2
Độ trễ RTS0 đến 65.535 ms
Đầu nối cổng ứng dụngCáp đi kèm RJ45; DB-9M
Cách ly bảng mạchCách ly quang học 500 V
NĂNG LƯỢNG & MÔI TRƯỜNG +
Dòng điện bảng mạch chính800 mA ở 5 VDC; 3 mA ở 24 VDC
Nhiệt độ hoạt độngTừ 0 đến 60°C (32 đến 140°F)
Nhiệt độ bảo quản-40 đến 85°C (-40 đến 185°F)
Độ ẩm tương đối5 đến 95%, không ngưng tụ
Sốc30 g khi hoạt động; 50 g khi không hoạt động
Rung động5 g từ 10 đến 150 Hz
TÀI LIỆU & VÒNG ĐỜI +
Tài liệu chính thứcHướng dẫn sử dụng MVI56-MCM
Ánh xạ I/O250 từ đầu vào; 248 từ đầu ra
Mô hình thay thếMVI56E-MCM
Kiểm tra đơn hàngHãy đối chiếu đầy đủ thông tin trên bảng tên và cấu hình MVI56-MCM.
Nguồn: Hướng dẫn sử dụng ProSoft Technology MVI56-MCM và tài liệu chính thức về các sản phẩm đời cũ.
Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Chức năng ControlLogix là gì? MVI56-MCM cung cấp?+

MVI56-MCM Đây là mô-đun giao tiếp nối tiếp Modbus chủ/tớ đa năng của ProSoft Technology dành cho nền tảng ControlLogix.

Modbus nào hỗ trợ các chế độ Modbus này? MVI56-MCM ủng hộ?+

MVI56-MCM Hỗ trợ chế độ Modbus RTU với CRC-16 và chế độ Modbus ASCII với kiểm tra lỗi LRC.

Các giao diện nối tiếp nào có sẵn trên MVI56-MCM?+

Hai cổng ứng dụng hỗ trợ RS-232, RS-422 và RS-485. Mỗi cổng ứng dụng sử dụng đầu nối RJ45 với cáp DB-9M được cung cấp kèm theo và cung cấp khả năng cách ly quang học 500 V từ bảng mạch chính.

Có thể cấu hình khung nối tiếp cho những mục đích nào? MVI56-MCM?+

Phạm vi tốc độ truyền được ghi nhận là từ 110 đến 115.200 baud, với 5, 6, 7 hoặc 8 bit dữ liệu, không/lẻ/chẵn kiểm tra chẵn lẻ, và 1 hoặc 2 bit dừng.

Các giới hạn về dòng điện và nhiệt độ áp dụng cho bo mạch chủ là gì? MVI56-MCM?+

Mô-đun này tiêu thụ 800 mA ở điện áp 5 VDC và 3 mA ở điện áp 24 VDC. Phạm vi hoạt động được ghi trong tài liệu là từ 0 đến 60°C, và phạm vi bảo quản từ -40 đến 85°C.

Cần kiểm tra những gì khi thay thế? MVI56-MCM?+

Hãy đối chiếu đầy đủ thông tin trên bảng tên mô-đun, khe cắm ControlLogix, sơ đồ I/O bộ điều khiển, vai trò chủ/tớ, giao diện nối tiếp và các thông số cổng. ProSoft liệt kê MVI56E-MCM là mẫu thay thế hiện tại.

LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Kiểm tra cấu hình của bạn với Frida

Vui lòng cung cấp đầy đủ số đơn đặt hàng và thông tin chi tiết ứng dụng để kiểm tra tính tương thích, khả dụng và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
BẢNG THÔNG SỐ KỸ THUẬT

Thông tin sản phẩm dành cho
MVI56-MCM

Tài liệu chính thức của ProSoft Technology dành cho Mô-đun Truyền thông Modbus ControlLogix MVI56-MCM.

Tài liệu chính thức của MVI56-MCM

Sách hướng dẫn sử dụng chính thức bao gồm thông số kỹ thuật phần cứng, hoạt động Modbus master/slave, các mã chức năng được hỗ trợ, cấu hình cổng và tích hợp ControlLogix.

MỞ CẨM NANG CHÍNH THỨC

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số lượng và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Các thông số kỹ thuật trên trang này dựa trên hướng dẫn sử dụng chính xác của ProSoft Technology dành cho sản phẩm MVI56-MCM và tài liệu sản phẩm cũ.

NHẬN DẠNG MÔ HÌNH

Mã hiệu model MVI56-MCM có nghĩa là gì?

MVI56 Xác định dòng mô-đun ControlLogix tích hợp trong khung máy của ProSoft, trong khi MCM Đây là ký hiệu của Mô-đun Truyền thông Modbus.

Công nghệ ProSoft · THƯƠNG HIỆU
MVI56-MCMMẪU CHÍNH XÁC
MVI56

Dòng mô-đun ControlLogix

Xác định nền tảng mô-đun giao tiếp trong khung máy ProSoft dành cho ControlLogix.

MCM

Mô-đun giao tiếp Modbus

Xác định chức năng giao tiếp nối tiếp Modbus RTU/ASCII chủ/tớ.

TÀI LIỆU THAM KHẢO ĐẦY ĐỦ

MVI56-MCM

Mã số sản phẩm đầy đủ của Mô-đun Truyền thông Modbus ControlLogix.

Ý nghĩa của mô hình: MVI56-MCM kết hợp tên gọi dòng mô-đun ControlLogix với mã định danh Mô-đun Truyền thông Modbus.
LĨNH VỰC ỨNG DỤNG

Sơ đồ ứng dụng cho MVI56-MCM

Tích hợp ControlLogix với ModbusTrao đổi dữ liệu Modbus nối tiếp giữa bộ điều khiển ControlLogix và các thiết bị hiện trường tương thích.
Mạng điều khiển ModbusPhát các lệnh Modbus có thể cấu hình cho các thiết bị phụ thông qua một trong hai cổng ứng dụng nối tiếp.
TRUNG TÂM ỨNG DỤNGMVI56-MCMControlLogix · Modbus RTU/ASCII · chế độ chủ/tớ
Kết nối Modbus SlaveCung cấp dữ liệu mô-đun cho bộ điều khiển Modbus từ xa thông qua cổng ứng dụng được cấu hình như một thiết bị phụ.
Khung ControlLogix cục bộ hoặc từ xaÁp dụng mô-đun đa năng vào khung máy cục bộ hoặc khung máy từ xa được kết nối qua Ethernet.
