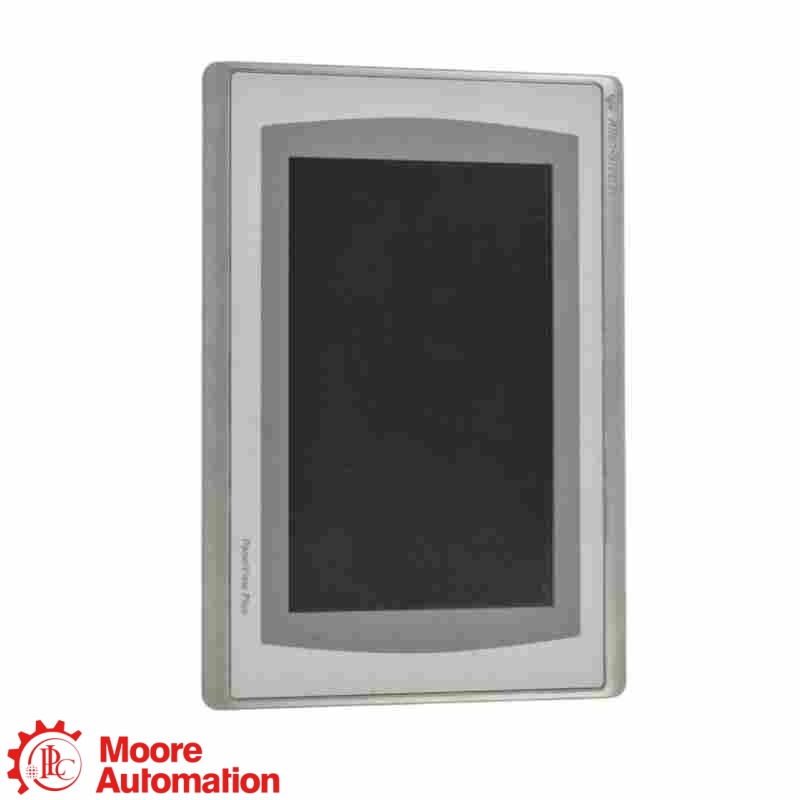

Cái 2715P-T7CD Đây là thiết bị đầu cuối vận hành PLC PanelView 5510 với đầu vào cảm ứng điện trở, màn hình TFT màu 6,5 inch, độ phân giải 640 × 480 và hai cổng Ethernet.
Nhãn hiệu :
PLCmột phần số :
2715P-T7CDTrọng lượng :
Verify from the exact terminal labelKích thước :
212 × 178 × 69.5 mm overall; verify 184 × 142 mm panel cutout and Ethernet cabling from publication 2715P-TD001nước xuất xứ :
Verify from the exact terminal labelMã HS :
PanelView 5510 7-Inch Touch TerminalSự mô tả :
The 2715P-T7CD is a PLC PanelView 5510 operator terminal with resistive touch input, a 6.5-inch color TFT display, 640 × 480 resolution and dual 10/100Base-T Ethernet ports.Nhấp vào dấu “+” để xem thêm thông số kỹ thuật.
Nguồn: Tài liệu chính thức 2715P-TD001 bao gồm các thông số kỹ thuật của 2715P-T7CD. Hãy kiểm tra số hiệu sản phẩm, nguồn cấp, cáp Ethernet và kích thước lỗ khoét bảng điều khiển trước khi thay thế.
2715P-T7CD Đây là thiết bị đầu cuối vận hành PanelView 5510 cung cấp khả năng hiển thị hình ảnh máy móc và điều khiển ứng dụng bằng màn hình cảm ứng điện trở với kết nối Ethernet kép.
2715P-T7CD Sử dụng màn hình LCD TFT màu 6,5 inch với độ phân giải VGA 640 × 480, tỷ lệ khung hình 4:3 và đèn nền LED.

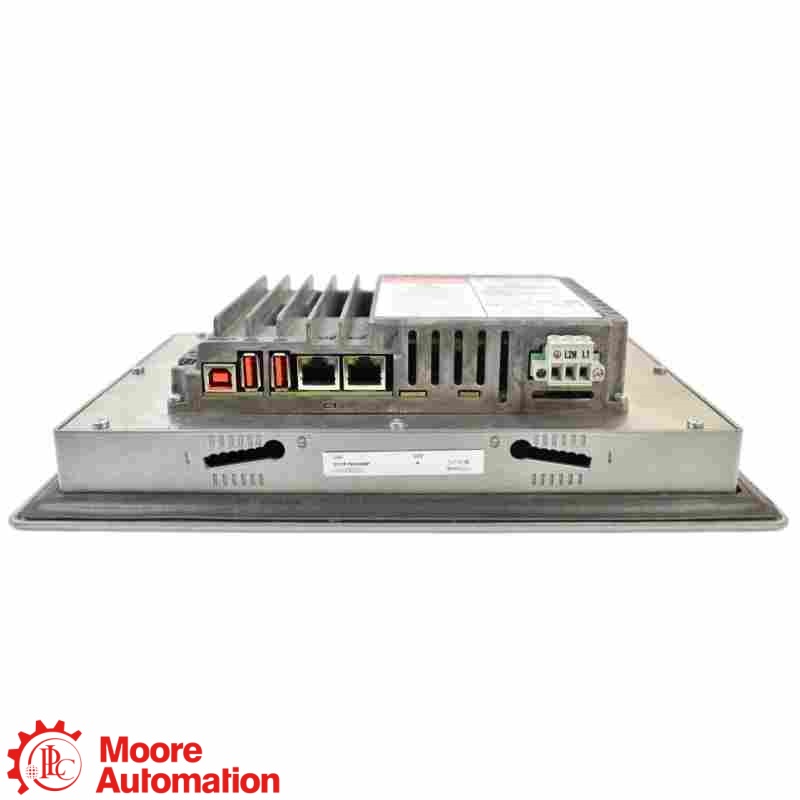

2715P-T7CD Cung cấp hai cổng Ethernet 10/100Base-T hỗ trợ các cấu trúc mạng DLR, tuyến tính hoặc hình sao.
2715P-T7CD Sử dụng điện áp đầu vào danh nghĩa 24 V DC trong dải điện áp 18…30 V DC, với công suất tiêu thụ điển hình là 12 W và công suất tối đa là 22 W.
2715P-T7CD Cung cấp 1 GB RAM và 1 GB bộ nhớ trong không bay hơi dành cho người dùng để lưu trữ dự án.
2715P-T7CD Yêu cầu lỗ khoét bảng điều khiển có kích thước xấp xỉ 184 × 142 mm, kích thước mặt trước 212 × 178 mm và độ sâu tổng thể 69,5 mm; hãy kiểm tra lại vỏ hộp đã lắp đặt.
2715P-T7CD Cần cung cấp chính xác số hiệu sản phẩm, phiên bản thiết bị đầu cuối, số lượng, bộ điều khiển, cấu trúc mạng Ethernet, ứng dụng đã cài đặt và ảnh chụp rõ ràng nhãn sản phẩm.
Thông tin tham khảo chính thức từ nhà sản xuất dành cho thiết bị đầu cuối vận hành PanelView 5510 2715P-T7CD.
Tài liệu chính thức 2715P-TD001 cung cấp thông số kỹ thuật cho thiết bị đầu cuối vận hành PanelView 5510 2715P-T7CD.
CẨM NANG CHÍNH THỨCVui lòng gửi đầy đủ thông tin về mẫu sản phẩm, số lượng, ảnh chụp bảng tên và câu hỏi kỹ thuật hoặc mua hàng của bạn.
Các thông tin kỹ thuật trên trang này chỉ giới hạn trong ấn phẩm chính thức 2715P-TD001 và tài liệu hướng dẫn sử dụng dành riêng cho từng model thiết bị đầu cuối. Không sử dụng bất kỳ nguồn thông tin sản phẩm nào từ bên thứ ba.
PLC Đây là mã tham chiếu của dòng sản phẩm. Mã 2715P-T7CD phải phù hợp với nhãn đầu nối hoàn chỉnh, ứng dụng lắp đặt, nguồn điện 24V DC, cáp Ethernet kép và lỗ khoét bảng điều khiển.
Ghi lại vị trí bộ điều khiển đã lắp đặt, nguồn điện 24V DC, cáp Ethernet kép và lỗ khoét trên bảng điều khiển.
Hãy chụp ảnh nhãn đầu nối, đầu nối nguồn, dây dẫn tín hiệu và vị trí lắp đặt bảng điều khiển trước khi tháo ra.
Kiểm tra nguồn điện DC 18…30 V, cáp Ethernet và nối đất bảng điều khiển trước khi đưa vào vận hành.
Không nên chọn sản phẩm thay thế cho đến khi màn hình, đầu vào cảm ứng điện trở, cấu trúc Ethernet, nguồn điện và kích thước bảng điều khiển được xác nhận.
Hãy đối chiếu mã 2715P-T7CD với nhãn thiết bị đầu cuối đầy đủ và tài liệu hệ thống đã cài đặt.
Hãy xác nhận ứng dụng đã cài đặt, cài đặt Ethernet và trạng thái máy trước khi thay thế thiết bị đầu cuối.
Ghi lại thông tin về bộ điều khiển, nguồn điện 24V DC, cáp Ethernet kép và vị trí khoét bảng điều khiển.
Trước khi đưa vào vận hành, hãy xác nhận chính xác số hiệu danh mục thiết bị đầu cuối, tệp ứng dụng, nguồn cung cấp, cáp Ethernet và vị trí lắp đặt bảng điều khiển.
Quy trình làm việc rõ ràng cho việc tìm nguồn cung ứng, xác minh, chuẩn bị vận chuyển, giao hàng và đảm bảo chất lượng sản phẩm.
Vui lòng ghi rõ mã số phụ tùng đầy đủ, số lượng và địa điểm giao hàng.
