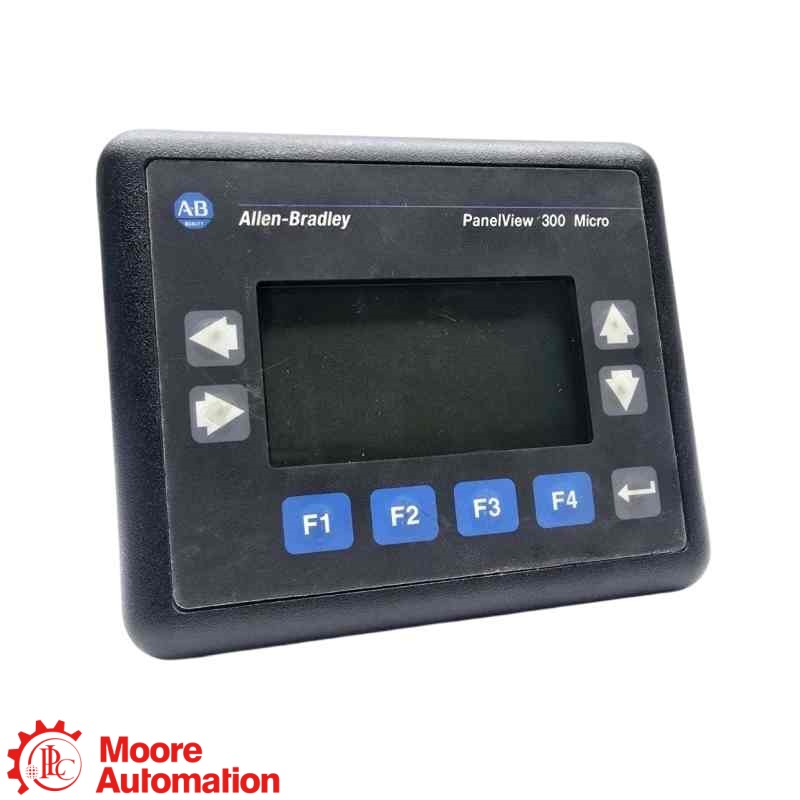

Cái 2711-M3A19L1 Đây là thiết bị đầu cuối vận hành PLC PanelView 300 Micro với bàn phím nhập liệu, màn hình đơn sắc 128 × 64 và giao tiếp RS-232 (DH-485).
Nhãn hiệu :
PLCmột phần số :
2711-M3A19L1Trọng lượng :
Verify from the exact terminal labelKích thước :
133 × 111 × 48 mm; verify panel cutout and wiring from publication 2711-TD007nước xuất xứ :
Verify from the exact terminal labelMã HS :
PanelView 300 Micro Operator TerminalSự mô tả :
The 2711-M3A19L1 is a PLC PanelView 300 Micro operator terminal with keypad input, a 128 × 64 monochrome display and RS-232 (DH-485) communication.Nhấp vào dấu “+” để xem thêm thông số kỹ thuật.
Nguồn: Tài liệu chính thức 2711-TD007 bao gồm các thông số kỹ thuật của 2711-M3A19L1. Hãy kiểm tra số hiệu catalog của thiết bị đầu cuối, nguồn cấp, dây dẫn truyền thông và vị trí khoét bảng điều khiển trước khi thay thế.
2711-M3A19L1 Đây là thiết bị đầu cuối vận hành PanelView 300 Micro, hiển thị thông tin máy móc và chấp nhận các lệnh từ bàn phím thông qua ứng dụng PLC.
2711-M3A19L1 Sử dụng màn hình LCD đơn sắc phản chiếu ánh sáng 128 × 64 pixel với đèn nền LED và diện tích hiển thị 73 × 42 mm.
2711-M3A19L1 Thiết bị này cung cấp một cổng giao tiếp RS-232 hỗ trợ DH-485 thông qua đầu nối mini-DIN 8 chân và không có cổng máy in.
2711-M3A19L1 Hoạt động với điện áp 11…30 V DC, điện áp đầu vào danh định 24 V DC; kiểm tra cực tính, nối đất và công suất nguồn trước khi lắp đặt.
2711-M3A19L1 Cung cấp 170 KB bộ nhớ thời gian chạy ứng dụng và 240 KB bộ nhớ không khả biến cho các đối tượng ứng dụng, văn bản và ảnh bitmap.
2711-M3A19L1 Cần xác nhận bản sao lưu ứng dụng, nguồn điện 24V DC, đấu dây RS-232 (DH-485), vị trí cắt bảng điều khiển và cài đặt bộ điều khiển trước khi thay thế.
2711-M3A19L1 Yêu cầu báo giá cần bao gồm số hiệu catalog chính xác, dòng sản phẩm hoặc phiên bản, số lượng, kiểu máy điều khiển, chi tiết ứng dụng và hình ảnh rõ nét của nhãn sản phẩm.
Thông tin tham khảo chính thức từ nhà sản xuất dành cho thiết bị đầu cuối vận hành PanelView 300 Micro 2711-M3A19L1.
Tài liệu chính thức 2711-TD007 cung cấp thông số kỹ thuật cho thiết bị đầu cuối vận hành PanelView 300 Micro 2711-M3A19L1.
CẨM NANG CHÍNH THỨCVui lòng gửi đầy đủ thông tin về mẫu sản phẩm, số lượng, ảnh chụp bảng tên và câu hỏi kỹ thuật hoặc mua hàng của bạn.
Các thông tin kỹ thuật trên trang này chỉ giới hạn trong ấn phẩm chính thức 2711-TD007 và tài liệu hướng dẫn sử dụng dành riêng cho từng model thiết bị đầu cuối. Không sử dụng bất kỳ nguồn thông tin sản phẩm nào từ bên thứ ba.
PLC Đây là mã tham chiếu của dòng sản phẩm. Mã 2711-M3A19L1 phải khớp với nhãn đầu nối hoàn chỉnh, ứng dụng lắp đặt, nguồn điện 24 V DC, dây dẫn RS-232 (DH-485) và lỗ khoét bảng điều khiển.
Ghi lại vị trí bộ điều khiển đã lắp đặt, nguồn điện 24V DC, dây dẫn giao tiếp mini-DIN 8 chân và vị trí khoét bảng điều khiển.

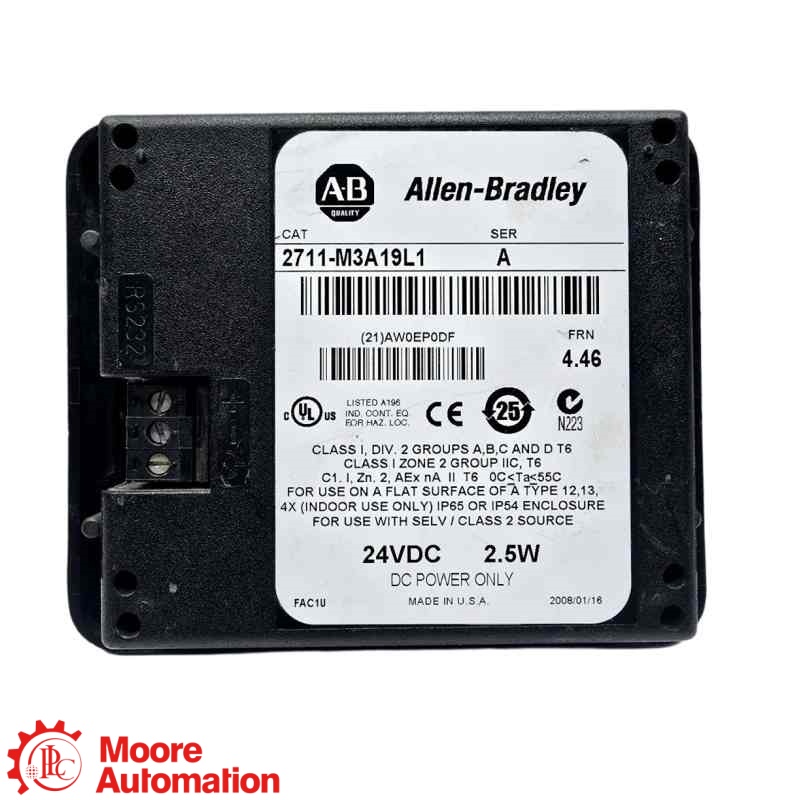

Hãy chụp ảnh nhãn đầu nối, đầu nối nguồn, dây dẫn tín hiệu và vị trí lắp đặt bảng điều khiển trước khi tháo ra.
Trước khi đưa vào vận hành, hãy kiểm tra nguồn điện DC 11…30 V, dây dẫn tín hiệu và tiếp đất bảng điều khiển.
Không nên chọn sản phẩm thay thế cho đến khi màn hình, bàn phím, giao thức truyền thông, nguồn điện và kích thước bảng điều khiển được xác nhận.
Hãy đối chiếu mã số 2711-M3A19L1 với nhãn thiết bị đầu cuối đầy đủ và tài liệu hệ thống đã cài đặt.
Trước khi thay thế thiết bị đầu cuối, hãy xác nhận ứng dụng đã cài đặt, cài đặt giao tiếp và trạng thái máy.
Ghi lại thông số bộ điều khiển, nguồn điện 24V DC, sơ đồ đấu dây RS-232 (DH-485) và vị trí cắt bảng điều khiển.
Trước khi đưa vào vận hành, hãy xác nhận chính xác số hiệu danh mục thiết bị đầu cuối, tệp ứng dụng, nguồn cung cấp, dây dẫn truyền thông và vị trí lắp đặt bảng điều khiển.
Quy trình làm việc rõ ràng cho việc tìm nguồn cung ứng, xác minh, chuẩn bị vận chuyển, giao hàng và đảm bảo chất lượng sản phẩm.
Vui lòng ghi rõ mã số phụ tùng đầy đủ, số lượng và địa điểm giao hàng.
