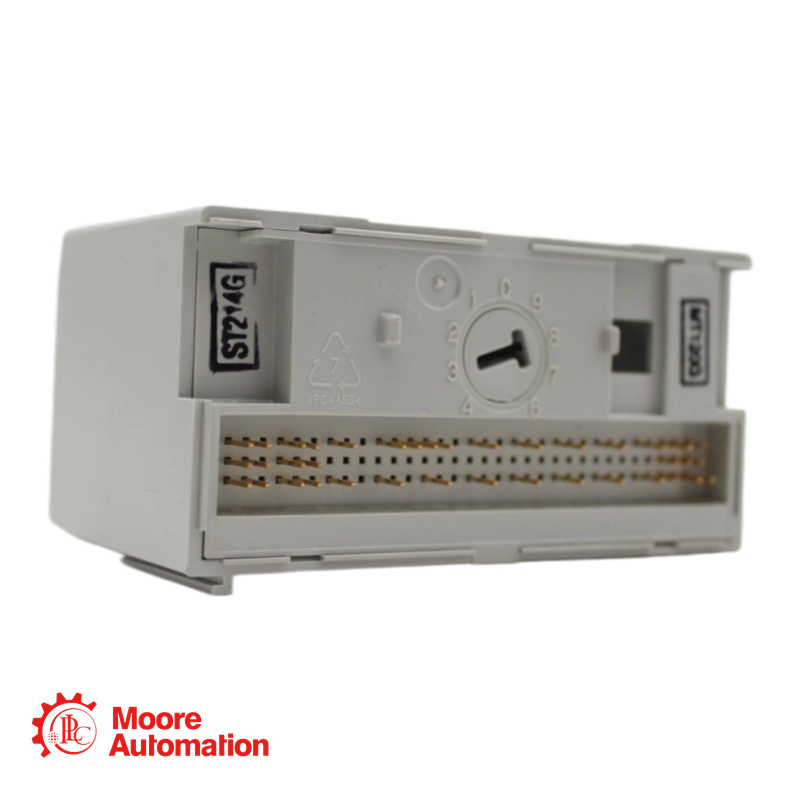

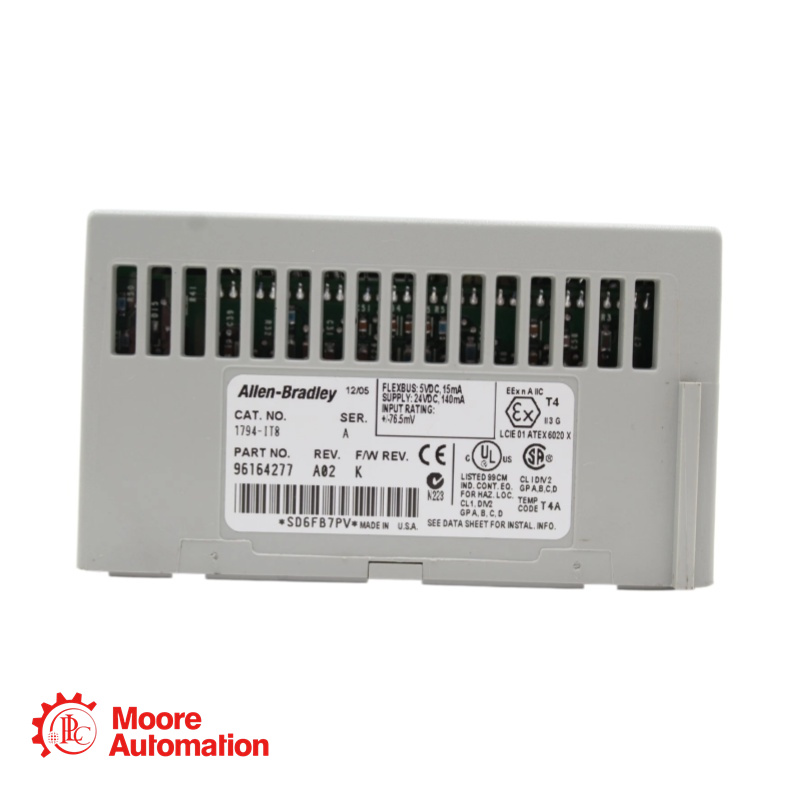

Mô-đun đầu vào cặp nhiệt điện PLC 1794-IT8

Hỗ trợ đáng tin cậy bắt đầu từ đây:

Quản lý 5 sao Frida

Số điện thoại/WhatsApp:+86 15359408275

E-mail: sales5@mooreplc.com

Địa điểm: Tòa nhà Guomao số 3203, số 388, đường Hubin Nam, quận Siming, thành phố Hạ Môn, tỉnh Phúc Kiến, Trung Quốc

Sự miêu tả:1794-IT8

Module 1794-IT8 là một module I/O linh hoạt được thiết kế để giao tiếp với nhiều loại cặp nhiệt điện và tín hiệu mức milivolt. Nó cung cấp 8 kênh đầu vào độc lập, chuyển đổi tín hiệu nhiệt độ hoặc điện áp tương tự thành dữ liệu số để giao tiếp với bộ điều khiển lập trình. Module này lý tưởng cho các ứng dụng I/O phân tán yêu cầu giám sát nhiệt độ hiệu quả về chi phí mà không cần tốc độ phản hồi cao hoặc độ chính xác cực cao. Nó hỗ trợ cả cặp nhiệt điện có nối đất và không nối đất khi tuân thủ đúng hướng dẫn lắp đặt. Việc giao tiếp thường được xử lý thông qua các thao tác đọc/ghi truyền khối thông qua bộ chuyển đổi I/O linh hoạt.

Paramét:1794-IT8

Dòng sản phẩm: FLEX I/O
Loại sản phẩm: Mô-đun đầu vào điện áp milivolt/cặp nhiệt điện
Số lượng đầu vào: 8 kênh
Dải điện áp milivolt: ±76,5 mV
Độ phân giải: 16 bit (2,384 µV điển hình)
Định dạng dữ liệu: nhị phân 16 bit bù 2 hoặc bù trừ (đơn cực)
Nguồn điện: 24V DC
Dòng điện tiêu thụ của FlexBus: 20 mA
Công suất tiêu thụ: Tối đa 3 W @ 31,2V DC
Điện áp cách ly: Được kiểm tra ở mức 850V DC trong 1 giây (giữa các đầu vào/nguồn điện người dùng và mạch logic)
Khả năng loại bỏ nhiễu chế độ bình thường: -60 dB ở tần số 60 Hz
Băng thông kênh: 0 đến 2,62 Hz (-3 dB)

Câu hỏi thường gặp: 1794-IT8

Câu hỏi 1: Tôi có thể kết nối loại cảm biến nào với thiết bị 1794-IT8?
A: Mô-đun này hỗ trợ nhiều loại cặp nhiệt điện khác nhau.Bao gồm các chân J, K, E, R, N, S, B, C, T và L. Nó cũng chấp nhận tín hiệu đầu vào milivolt trực tiếp trong phạm vi ±76,5 mV.

Câu 2: Mục đích của bộ bù nhiệt độ điểm nối lạnh (CJC) là gì?
A: Bộ phận CJC là cần thiết để có được kết quả đo nhiệt độ chính xác từ cặp nhiệt điện. Nó đo nhiệt độ tại điểm kết nối khối đầu cuối, cho phép mô-đun bù trừ điện áp sinh ra tại nơi dây cặp nhiệt điện tiếp xúc với các đầu nối bằng đồng. Hai bộ bù được bao gồm trong mô-đun và chúng được gắn trên đế đầu cuối 1794-TB3T.

Câu 3: Điều gì sẽ xảy ra nếu tôi chọn loại cặp nhiệt điện không hợp lệ trong quá trình cấu hình?
A: Nếu chọn loại cặp nhiệt điện không hợp lệ, mô-đun sẽ thiết lập bit chẩn đoán "Cấu trúc xấu" (Đọc từ 10/11, Bit 02). Điều này cho thấy lỗi cấu hình ngăn cản hoạt động bình thường cho đến khi được khắc phục.
