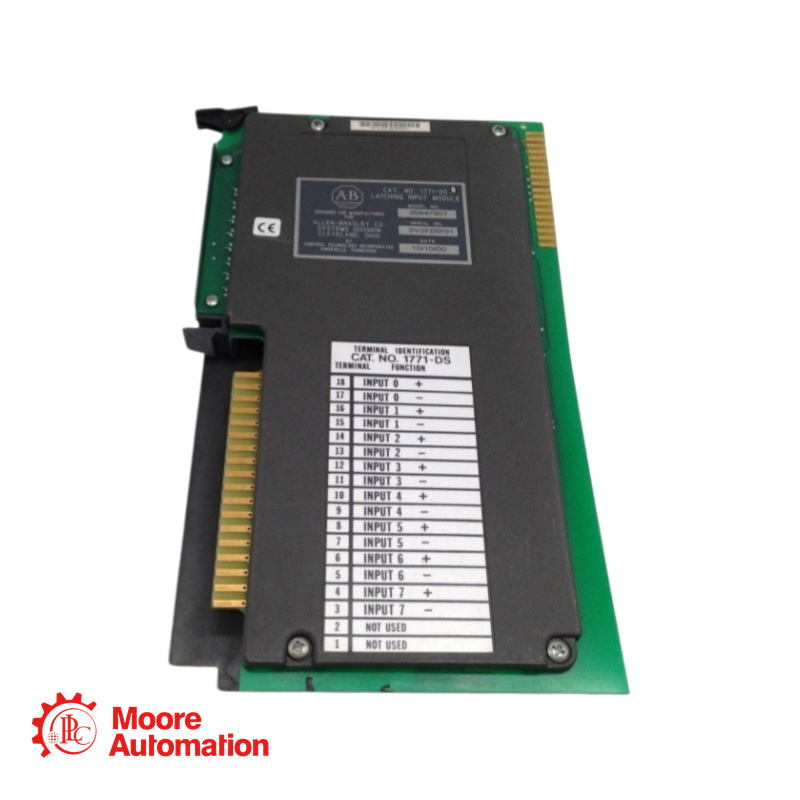

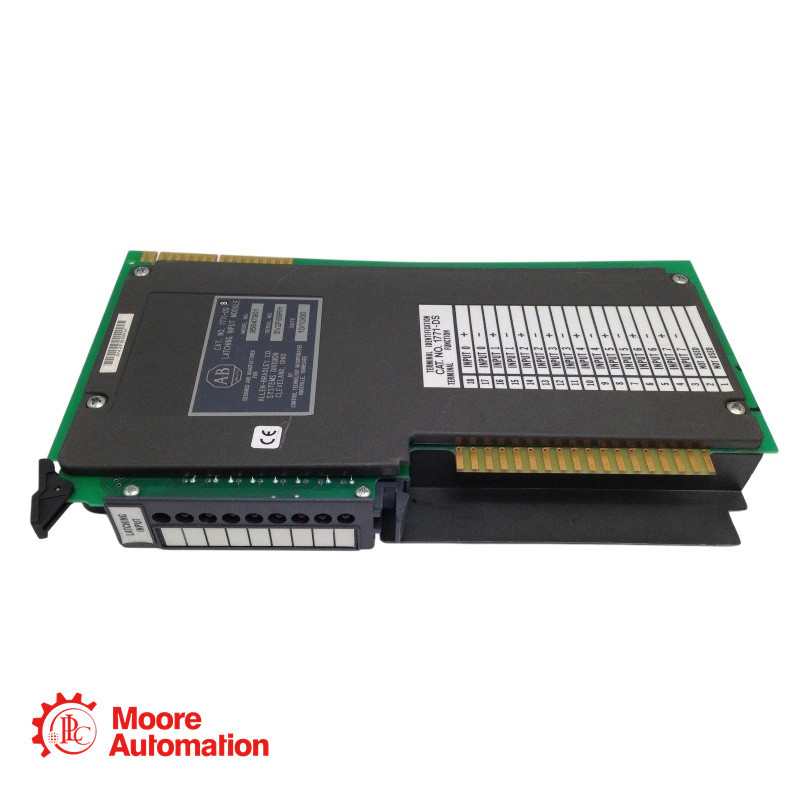

Mô-đun đầu vào PLC 1771-DS

<Mô tả 1771-DS>

PLC 1771-DS là một mô-đun chốt với điện áp đầu vào 10-27V DC. Nó chốt và phát hiện các xung có thời lượng từ 0,1-5,0 ms. Sử dụng một đầu cuối đầu vào, mô-đun phát hiện các xung và đặt một bit vào bảng địa chỉ hình ảnh tương ứng trong lần quét I/O tiếp theo. Mô-đun 1771-DS phản hồi các xung bằng cách sử dụng cảm biến quang học có đầu ra cổng cách ly và đầu ra xung cách ly. Đầu vào của mô-đun này có hai chế độ hoạt động. Khi không được ghép nối, mô-đun này hoạt động độc lập, và khi được ghép nối, nó sẽ phản hồi một xung nhất định hoặc phản hồi tín hiệu cổng. Xung mà mô-đun này có thể bắt được là độ rộng xung tối thiểu. Với thời gian bắt xung là 0,1ms, 0,5ms, 1,0ms, 2,5ms hoặc 5,0ms, bạn có thể chọn các xung bằng cách đo thời lượng của một số xung điển hình. Nên chọn thời gian bắt xung ngắn nhất khi sử dụng đầu vào được ghép nối. Và trong mỗi xung, module 1771-DS cần thời gian để phục hồi và thời gian này phụ thuộc vào thời gian bạn đã chọn. Trong module này, có hai cách để đặt lại các đầu vào đã được chốt. Nếu bạn chọn “master”, nó sẽ đặt lại tất cả các đầu vào và nếu bạn chọn “individual”, nó sẽ đặt lại từng đầu vào riêng lẻ. Module 1771-DS hoạt động trong phạm vi nhiệt độ từ 0-60°C và nhiệt độ bảo quản từ -40-85°C với độ ẩm tương đối từ 5 - 95% mà không bị ngưng tụ. Khi chọn chức năng của module, hãy cắm các chân hoặc chân nối phù hợp với nhau. Điện áp ngược tối đa được sử dụng để bảo vệ đầu vào của module là 240V DC. Module 1771-DS được bảo vệ bằng khóa. Để tránh lắp đặt vào khe cắm module sai, hãy sử dụng hoặc chèn các dải khóa vào các vị trí sau: giữa chân 2 và 4 và giữa chân 18 và 20. Các dải khóa này có khung I/O ở đầu nối phía trên mặt sau.
