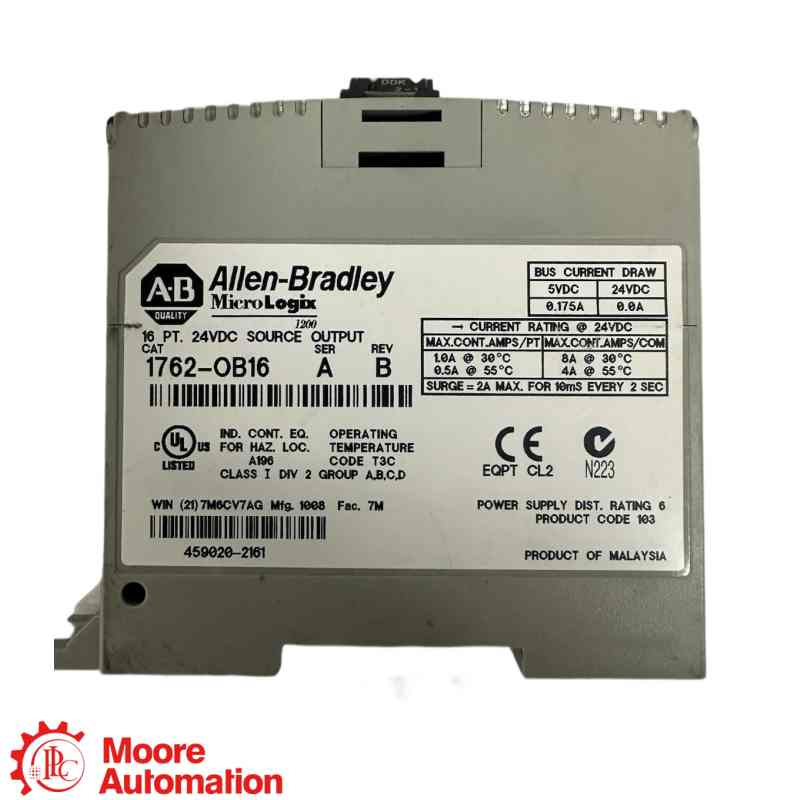

Cái 1762-OB16 Đây là một mô-đun mở rộng nguồn DC 24V 16 điểm, sử dụng bán dẫn, với một điểm chung và dải điện áp hoạt động DC từ 20,4 đến 26,4V.
Nhãn hiệu :
PLCmột phần số :
1762-OB16Trọng lượng :
Approx. 235 g (8.29 oz)Kích thước :
90 × 40 × 87 mm without mounting tabsnước xuất xứ :
USAMã HS :
16-Point 24 V DC Source Output ModuleSự mô tả :
The 1762-OB16 is a 16-point solid-state 24 V DC source output expansion module with one common and a 20.4…26.4 V DC operating range.Nhấp vào dấu “+” để xem thêm thông số kỹ thuật.
Nguồn: Tài liệu chính thức 1762-IN011 đề cập đến 1762-OB16. Hãy kiểm tra nhãn sản phẩm, cấu hình điện, dây dẫn, phần mềm và dự án đã lưu trước khi thay thế.
1762-OB16 Cung cấp 16 đầu ra nguồn bán dẫn để chuyển mạch tải trường 24 V DC trong hệ thống I/O mở rộng 1762 tương thích.

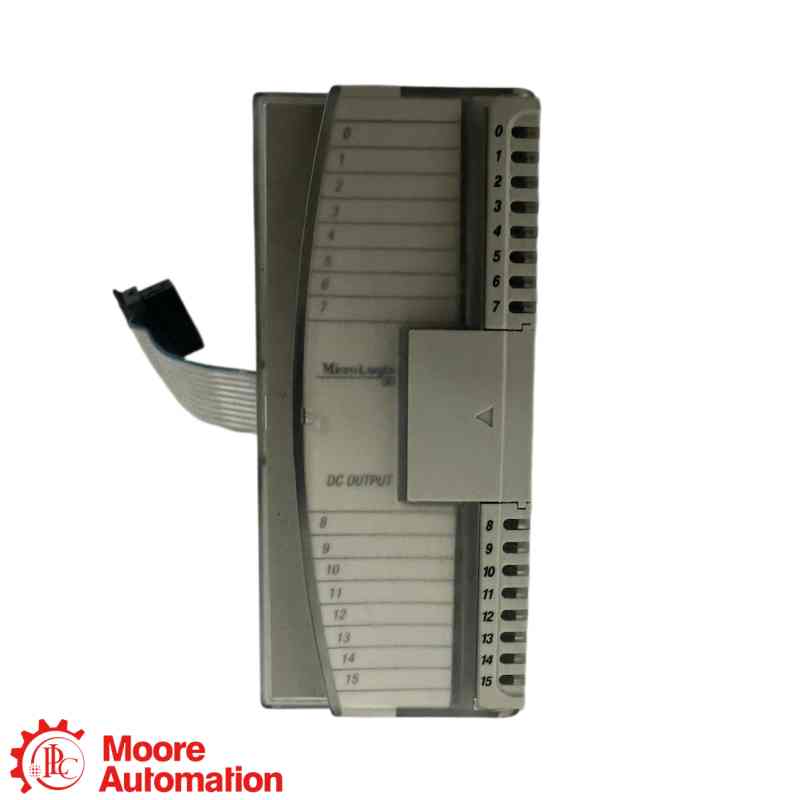

1762-OB16 Có 16 điểm đầu ra, được đánh số từ 0 đến 15, có chung một điểm; từ hình ảnh đầu ra tương ứng trực tiếp với các điểm đó.
1762-OB16 Hoạt động ở điện áp từ 20,4 đến 26,4 V DC và hỗ trợ dòng điện lên đến 0,5 A mỗi điểm ở 55 °C, tuân theo các giới hạn được công bố cho từng điểm chung và từng mô-đun.
1762-OB16 Các module mở rộng I/O phải được lắp đặt theo chiều ngang với khoảng cách thông gió được chỉ định và được kết nối thông qua bus mở rộng sau khi tất cả các module đã được cố định.
1762-OB16 Không thể thay thế chỉ bằng cách khớp số lượng kênh vì loại đầu ra bán dẫn, loại điện áp, giới hạn dòng điện, cách đấu dây và địa chỉ dự án cũng phải khớp.
A 1762-OB16 Yêu cầu tư vấn cần bao gồm ảnh chụp bảng tên sản phẩm, số lượng, kiểu bộ điều khiển, vị trí mô-đun, điện áp và dòng điện tải, sơ đồ đấu dây đầu cuối và cấu hình dự án đã lưu.
Thông tin tham khảo chính thức từ nhà sản xuất cho mô-đun đầu ra nguồn DC 24V 16 điểm 1762-OB16.
Tài liệu chính thức 1762-IN011 quy định về nhận dạng, lắp đặt, đấu dây, cấu hình và các yêu cầu vận hành cho biến thể trong danh mục này.
CẨM NANG CHÍNH THỨCVui lòng gửi đầy đủ thông tin về mẫu mã, số lượng, ảnh chụp bảng tên sản phẩm và câu hỏi kỹ thuật hoặc mua hàng của bạn.
Các thông tin kỹ thuật trên trang này chỉ giới hạn trong ấn phẩm chính thức 1762-IN011. Không sử dụng bất kỳ nguồn sản phẩm nào từ bên thứ ba.
PLC Đây là mã tham chiếu của dòng sản phẩm. Mã 1762-OB16 phải khớp với toàn bộ bảng tên, cấu hình điện, bố trí I/O hoặc bộ xử lý, phần mềm nhúng, sơ đồ dây dẫn và dự án đã lưu.
Ghi lại thông tin về bộ điều khiển hoặc thiết bị gốc đã cài đặt, các cổng I/O mở rộng, thiết kế mạng, phần mềm nhúng và các thiết bị liền kề.
Hãy chụp ảnh sơ đồ đấu dây đầu cuối, nguồn cấp tải, điểm chung và điểm kết nối bus mở rộng trước khi tháo mô-đun.
Trước khi cấp điện, hãy kiểm tra phạm vi hoạt động 20,4…26,4 V DC, giới hạn dòng điện điểm và dòng điện chung, loại tải và nối đất.
Không nên chọn linh kiện thay thế cho đến khi xác nhận được loại đầu ra, điện áp, dòng điện, cách đấu dây chung, địa chỉ khe cắm và cách lắp đặt ngang.
Hãy đối chiếu mã số 1762-OB16 và toàn bộ hậu tố của nó với thông tin trên bảng tên sản phẩm và tài liệu hệ thống đã lắp đặt.
Tạo bản sao có thể khôi phục của dự án bộ điều khiển và ghi lại các thông số phần mềm, giao tiếp và I/O trước khi gỡ bỏ.
Ghi lại giao thức mạng hoặc giao thức nối tiếp, địa chỉ, cáp, nguồn cấp và hệ thống dây I/O được ứng dụng đã cài đặt sử dụng.
Trước khi đưa vào vận hành, vui lòng xác nhận số hiệu sản phẩm, phần mềm, cấu hình I/O hoặc bộ xử lý, cổng kết nối, nguồn điện, dây dẫn và khả năng tương thích với dự án.
Quy trình làm việc rõ ràng cho việc tìm nguồn cung ứng, xác minh, chuẩn bị vận chuyển, giao hàng và đảm bảo chất lượng sản phẩm.
Vui lòng ghi rõ mã số phụ tùng đầy đủ, số lượng và địa điểm giao hàng.
