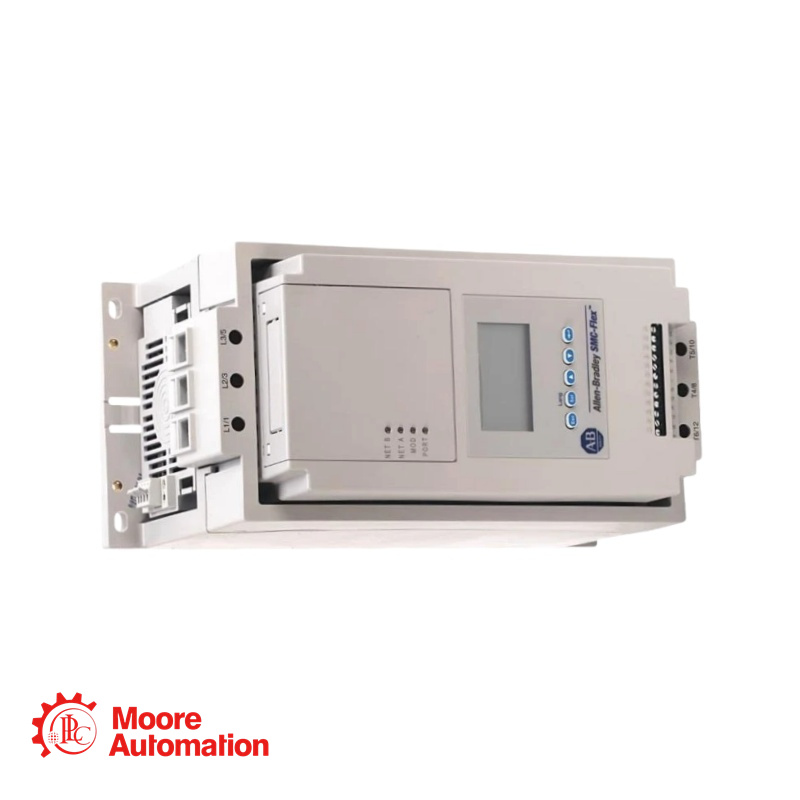

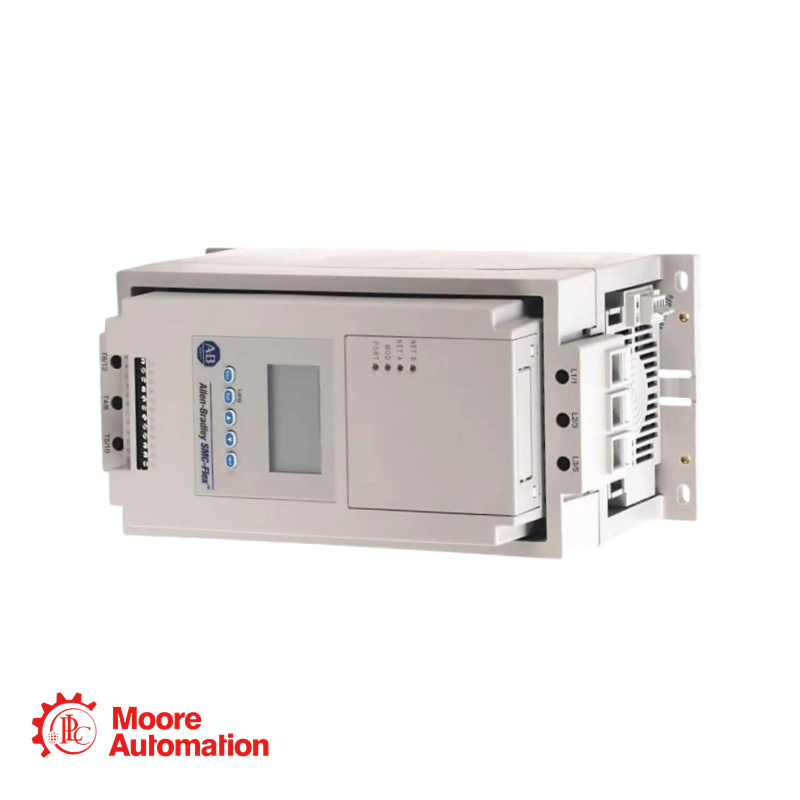

Bộ điều khiển động cơ thông minh PLC 150-F201NBDD

Bạn muốn nhận báo giá?

Quản lý 5 sao: Frida

Thông số sản phẩm

Thông số bộ điều khiển: 201 A, công suất 75-150Hp @ 460V AC
Điện áp điều khiển: 100...240V AC
Dòng sản phẩm: SMC Flex
Điện áp hoạt động định mức (Ue): 200 V
Điện áp nguồn điều khiển định mức ở chế độ AC 50 Hz: 100 V
Điện áp nguồn điều khiển định mức ở chế độ AC 60 Hz: 100 V
Dòng điện quá tải cho các thiết bị kết nối với lưới điện: 67 A
Dòng điện quá tải cho các thiết bị mắc kiểu Delta: 116 A
Mô-đun điều khiển biến áp: 75VA @ 100...240V AC (-15%, +10%)
Công suất quạt tản nhiệt: 40VA @ 110/120V AC hoặc 220/240V AC
Điện áp ngược đỉnh lặp lại định mức: 1400V theo tiêu chuẩn UL/CSA/NEMA cho mạch điện.
Tần số hoạt động của mạch điện: 50/60 Hz
Công suất động cơ nối lưới tối đa: 75 mã lực @ 230V AC, 60 Hz, 3 pha
Công suất động cơ đấu nối kiểu Delta, tối đa: 350 mã lực @ 575V AC, 60 Hz, 3 pha
Điện áp xung định mức theo tiêu chuẩn IEC cho mạch điện: 6000V
Điện áp chịu đựng theo tiêu chuẩn IEC cho mạch điện: 2500V
Dải dòng điện động cơ nối lưới: 67...201 A @ 800Y/980V AC, 3 pha
Dải dòng điện của động cơ đấu nối Delta: 116...348A @ 500/575V AC, 3 pha
Điện áp cách điện định mức theo tiêu chuẩn IEC cho mạch điện: 500V
Dòng điện nhiệt quy ước (Ith) cho các tiếp điểm phụ: AC/DC: 5 A
Số lượng cảm biến tối đa cho đầu vào PTC: 6
Mô-đun điều khiển dòng khởi động: 5A @ 24V DC (-15%, +10%)
Điện áp tại các cực PTC (RPTC = hở mạch), tối đa: 30V đối với các thông số đầu vào PTC.
Mô-đun điều khiển công suất tức thời: 60 W @ 24V DC (-15%, +10%)
Mô-đun điều khiển công suất ổn định: 24 W @ 24V DC (-15%, +10%)
Điện áp tại các đầu cực PTC (RPTC = 4 kΩ), tối đa: <7.5 đối với định mức đầu vào PTC
Thời gian phản hồi cho các giá trị đầu vào PTC: 800 ms
Mô-đun điều khiển thời gian khởi động: 250 ms @ 24V DC (-15%, +10%)
Mô-đun điều khiển thời gian chuyển tiếp: 500 ms @ 24V DC (-15%, +10%)
Điện trở suất thấp của chuỗi cảm biến PTC, tối đa: 1500 Ω đối với các thông số đầu vào PTC.
Ngõ vào máy đo tốc độ: 0...5V DC @ 4.5V DC = Tốc độ 100%
Điện trở ngắt mạch ngắn cho điện trở đầu vào PTC: 25 Ω ± 10 Ω
Điện trở đáp ứng cho các thông số đầu vào PTC: 3400 Ω ± 150 Ω
Điện trở đặt lại cho đầu vào PTC: 1600 Ω ± 100 Ω

Giới thiệu về loạt phim

Dòng sản phẩm và định vị

SMC Flex là một phần của dòng sản phẩm Smart Motor Controller (SMC™). Đây là bộ khởi động mềm dạng mô-đun, dựa trên vi xử lý, được thiết kế để điều khiển và bảo vệ động cơ cảm ứng ba pha.

Các tính năng chính

Thiết kế dạng mô-đun: Mô-đun điều khiển, mô-đun nguồn và cụm quạt có thể tháo rời để dễ dàng lắp đặt, bảo trì và sửa chữa.
Trí tuệ nhân tạo cao cấp: Màn hình LCD và bàn phím tích hợp để thiết lập cục bộ; cũng có thể cấu hình thông qua phần mềm trên máy tính.
Đường vòng tích hợp: Khi động cơ đạt tốc độ tối đa, các tiếp điểm bypass bên trong sẽ nối các SCR để giảm nhiệt và tiết kiệm không gian.
Nhiều chế độ điều khiển:
– Khởi động mềm, Giới hạn dòng điện, Khởi động nhanh, Khởi động hai cấp, Khởi động điện áp đầy đủ
– Điều khiển bơm (để giảm hiện tượng dâng trào chất lỏng)
– Tốc độ chậm được thiết lập sẵn (để định vị/căn chỉnh)
– Hệ thống phanh động cơ thông minh (SMB™), Accu-Stop™, Giảm tốc độ kèm phanh
– Gia tốc tuyến tính (yêu cầu máy đo tốc độ)
Tính linh hoạt trong giao tiếp: Các cổng DPI tích hợp sẵn để kết nối các Mô-đun Giao diện Người dùng (HIM) và các bộ chuyển đổi truyền thông (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, v.v.).
Chẩn đoán và đo lường toàn diện: Giám sát thời gian thực dòng điện, điện áp, công suất, năng lượng, hệ số công suất, dung lượng nhiệt của động cơ, v.v.
Bảo vệ & Báo động: Bao gồm các sự cố như quá tải, thiếu áp, quá áp, mất cân bằng pha, kẹt máy, chết máy, lỗi nối đất, và nhiều hơn nữa.

Phụ kiện & Tùy chọn

Mô-đun bảo vệ: Dùng để bảo vệ phía đường dây hoặc phía tải (480V hoặc 600V).
Bộ đầu nối cực: Cần thiết cho các bộ điều khiển có dòng điện định mức từ 108 A trở lên.
Mô-đun giao diện người dùng (HIM): Bàn phím LCD cầm tay hoặc gắn trên cửa.
Mô-đun truyền thông: Bộ chuyển đổi cho nhiều mạng công nghiệp khác nhau.
Bộ nâng cấp: Cho phép chuyển đổi từ bộ điều khiển SMC Flex sang bộ điều khiển SMC-50 (có chức năng bỏ qua).
