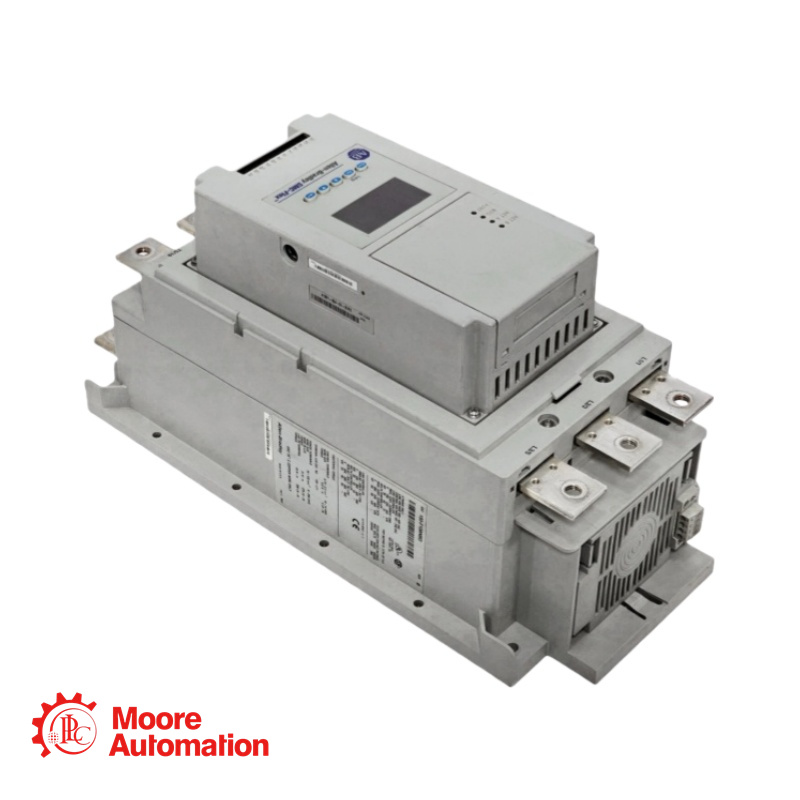

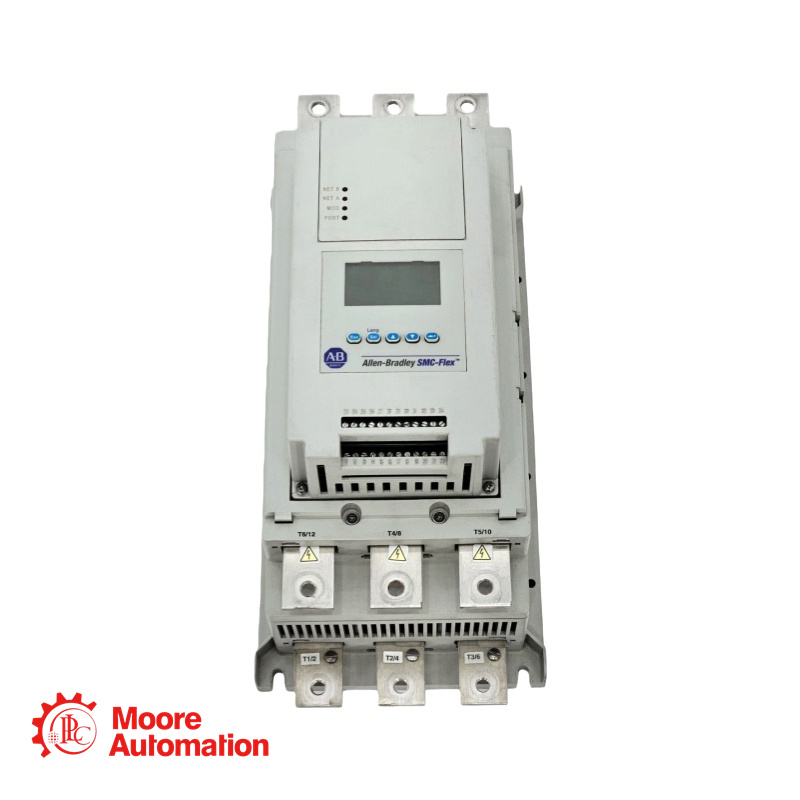

Bộ điều khiển động cơ thông minh PLC 150-F108NBD

Bạn muốn nhận báo giá?

Quản lý 5 sao: Frida

Thông số sản phẩm

Điện áp hoạt động định mức (Ue): 200...480V AC (-15%, +10%) cho mạch nguồn, tuân thủ các tiêu chuẩn UL/CSA/NEMA.
Loại điện áp kích hoạt: AC
Điện áp nguồn điều khiển định mức: 100V AC ở cả tần số 50 Hz và 60 Hz.
Kết nối động cơ và dòng điện:
Kết nối lưới: Công suất động cơ tối đa 90 kW @ 690V AC (Y), 3 pha, 50 Hz. Dải dòng điện động cơ 27...108 A @ 600/690V AC.
Kết nối Delta (Dạng Delta lồng nhau): Công suất động cơ tối đa 90 kW @ 400/415V AC, 3 pha, 50 Hz. Dải dòng điện động cơ 47...187 A @ 500/575V AC.
Đặc điểm chuyến đi: Các hạng vé có sẵn: 10, 15, 20 và 30 người.
Mạch điều khiển:
Điện áp đầu vào tối đa ở trạng thái TẮT: 50V AC / 10V DC / 12V AC.
Điện áp đầu vào tối thiểu khi ở trạng thái BẬT: 85V AC / 19.2V DC / 20.4V AC.
Dòng điện đầu vào khi bật: 20mA @ 120V AC / 40mA @ 240V AC / 7.6mA @ 24V AC/DC.
Đánh giá mô-đun:
Mô-đun điều khiển biến áp: 75VA @ 100...240V AC.
Quạt tản nhiệt: 20VA @ 110/120V AC hoặc 220/240V AC.
Mô-đun điều khiển dòng khởi động: 5A @ 24V DC.
Mô-đun điều khiển công suất tức thời: 60 W @ 24V DC.
Mô-đun điều khiển công suất ổn định: 24 W @ 24V DC.
Thời gian tương ứng cho các mô-đun: Thời gian khởi động (Inrush Time) 250 ms, Thời gian chuyển tiếp (Transient Time) 500 ms.

Giới thiệu về loạt phim

Dòng sản phẩm và định vị

SMC Flex là một phần của dòng sản phẩm Smart Motor Controller (SMC™). Đây là bộ khởi động mềm dạng mô-đun, dựa trên vi xử lý, được thiết kế để điều khiển và bảo vệ động cơ cảm ứng ba pha.

Các tính năng chính

Thiết kế dạng mô-đun: Mô-đun điều khiển, mô-đun nguồn và cụm quạt có thể tháo rời để dễ dàng lắp đặt, bảo trì và sửa chữa.
Trí tuệ nhân tạo cao cấp: Màn hình LCD và bàn phím tích hợp để thiết lập cục bộ; cũng có thể cấu hình thông qua phần mềm trên máy tính.
Đường vòng tích hợp: Khi động cơ đạt tốc độ tối đa, các tiếp điểm bypass bên trong sẽ nối các SCR để giảm nhiệt và tiết kiệm không gian.
Nhiều chế độ điều khiển:
– Khởi động mềm, Giới hạn dòng điện, Khởi động nhanh, Khởi động hai cấp, Khởi động điện áp đầy đủ
– Điều khiển bơm (để giảm hiện tượng dâng trào chất lỏng)
– Tốc độ chậm được thiết lập sẵn (để định vị/căn chỉnh)
– Hệ thống phanh động cơ thông minh (SMB™), Accu-Stop™, Giảm tốc độ kèm phanh
– Gia tốc tuyến tính (yêu cầu máy đo tốc độ)
Tính linh hoạt trong giao tiếp: Các cổng DPI tích hợp sẵn để kết nối các Mô-đun Giao diện Người dùng (HIM) và các bộ chuyển đổi truyền thông (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, v.v.).
Chẩn đoán và đo lường toàn diện: Giám sát thời gian thực dòng điện, điện áp, công suất, năng lượng, hệ số công suất, dung lượng nhiệt của động cơ, v.v.
Bảo vệ & Báo động: Bao gồm các sự cố như quá tải, thiếu áp, quá áp, mất cân bằng pha, kẹt máy, chết máy, lỗi nối đất, và nhiều hơn nữa.

Phụ kiện & Tùy chọn

Mô-đun bảo vệ: Dùng để bảo vệ phía đường dây hoặc phía tải (480V hoặc 600V).
Bộ đầu nối cực: Cần thiết cho các bộ điều khiển có dòng điện định mức từ 108 A trở lên.
Mô-đun giao diện người dùng (HIM): Bàn phím LCD cầm tay hoặc gắn trên cửa.
Mô-đun truyền thông: Bộ chuyển đổi cho nhiều mạng công nghiệp khác nhau.
Bộ nâng cấp: Cho phép chuyển đổi từ bộ điều khiển SMC Flex sang bộ điều khiển SMC-50 (có chức năng bỏ qua).
