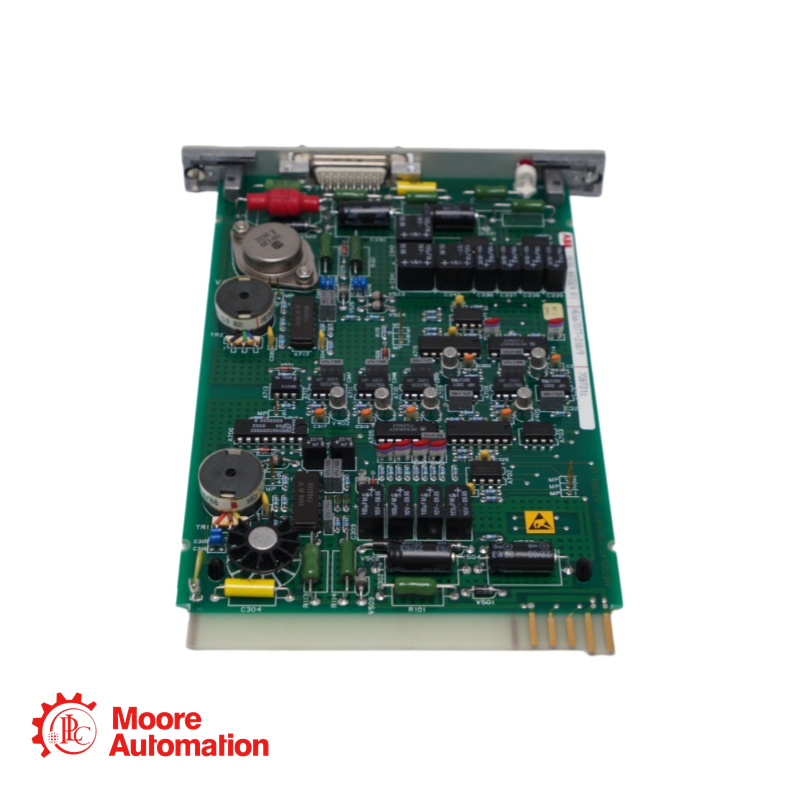

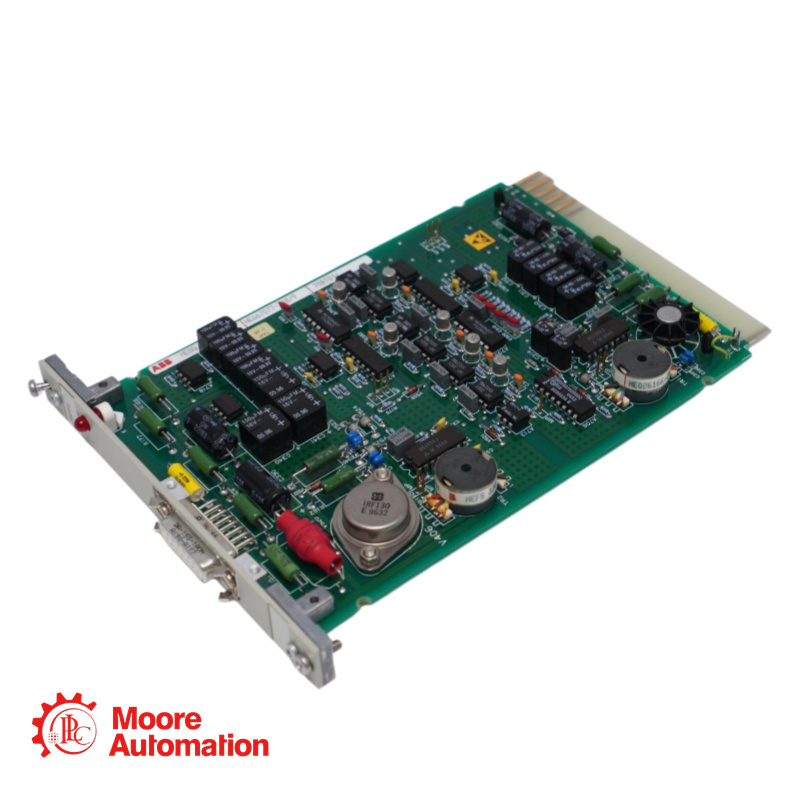

Bảng điều khiển HESG447024R1 HEB67077-31B 70BT01C - ABB

Tham số

Thông số kỹ thuật

Nhà sản xuất

ABB

Mã số sản phẩm

70BT01C

Mã đặt hàng / Mã số linh kiện

HESG447024R1

Mã số phụ tùng bổ sung

HEB67077-31B, HE664174-318/21, HE664174-318/23

Loại sản phẩm

Mô-đun truyền tín hiệu Bus / Bảng điều khiển

Khả năng tương thích hệ thống

Hệ thống điều khiển phân tán (DCS) Procontrol P13 / P14

Chức năng chính

Truyền dữ liệu qua bus truyền thông DCS; tích hợp các hệ thống bảo vệ với hệ thống điều khiển chính.

Giao thức truyền thông

Bus ABB Procontrol (độc quyền) / P-Bus

Tốc độ dữ liệu

Tốc độ lên đến 500 kbps

Nguồn điện

24V DC

Mức tiêu thụ điện năng

< 10W (khoảng 3–5W thông thường)

Tín hiệu đầu vào

Tối đa 32 tín hiệu nhị phân hoặc tương tự (mỗi biến thể)

Tín hiệu đầu ra

32 tín hiệu bus P của Procontrol

Phạm vi điện áp nguồn

Điện áp DC 10,5–45V (không tải); phiên bản an toàn nội tại ≤30V DC

Khả năng chịu đựng gợn sóng

Theo thông số kỹ thuật "Lớp vật lý" HART FSK phiên bản 8.1.

Nhiệt độ hoạt động

-20°C đến +60°C

Nhiệt độ bảo quản

-40°C đến +85°C (thông thường)

Độ ẩm tương đối

Độ ẩm tương đối 0–95% không ngưng tụ

Thiết bị ABB 70BT01C HESG447024R1 được sử dụng để làm gì?

Module truyền tín hiệu bus 70BT01C được sử dụng trong hệ thống điều khiển phân tán ABB Procontrol P13 và P14. Nó tạo điều kiện thuận lợi cho việc giao tiếp giữa các thành phần DCS khác nhau bằng cách truyền dữ liệu qua bus truyền thông của hệ thống. Module này cũng được thiết kế để tích hợp hệ thống bảo vệ Procontrol-PS với kiến ​​trúc điều khiển Procontrol chính.

Module này tương thích với những hệ thống nào?

Mô-đun này chủ yếu được thiết kế cho các hệ thống DCS ABB Procontrol P13 và P14. Nó hỗ trợ giao tiếp với bộ điều khiển Procontrol, các mô-đun I/O và hệ thống bảo vệ, do đó phù hợp cho các ứng dụng trong ngành phát điện, dầu khí và chế biến hóa chất.

Sản phẩm này có những mã số linh kiện nào khác nhau?

Mô-đun này được xác định bằng nhiều mã số linh kiện khác nhau, bao gồm:
HESG447024R1 (mã đơn hàng chính)
70BT01C (mã hiệu sản phẩm)
HEB67077-31B (mã số thay thế/mã số tham chiếu)
HE664174-318/21 hoặc /23 (các biến thể bổ sung)

Mô-đun này yêu cầu nguồn điện như thế nào?

Mô-đun hoạt động với nguồn điện DC định mức 24V. Nó có thể hoạt động với điện áp từ 10,5 đến 45V DC khi không tải và bao gồm tính năng bảo vệ chống đảo cực. Đối với các phiên bản an toàn nội tại, điện áp nguồn không được vượt quá 30V DC.

Mô-đun này cung cấp những tính năng chẩn đoán nào?

Mô-đun này bao gồm chức năng giám sát nguồn điện, báo cáo khi điện áp nguồn quá thấp, phát hiện lỗi kênh và giám sát trạng thái giao tiếp trên bus. Các lỗi được báo cáo dưới dạng lỗi kênh đối với các kênh đang hoạt động.
