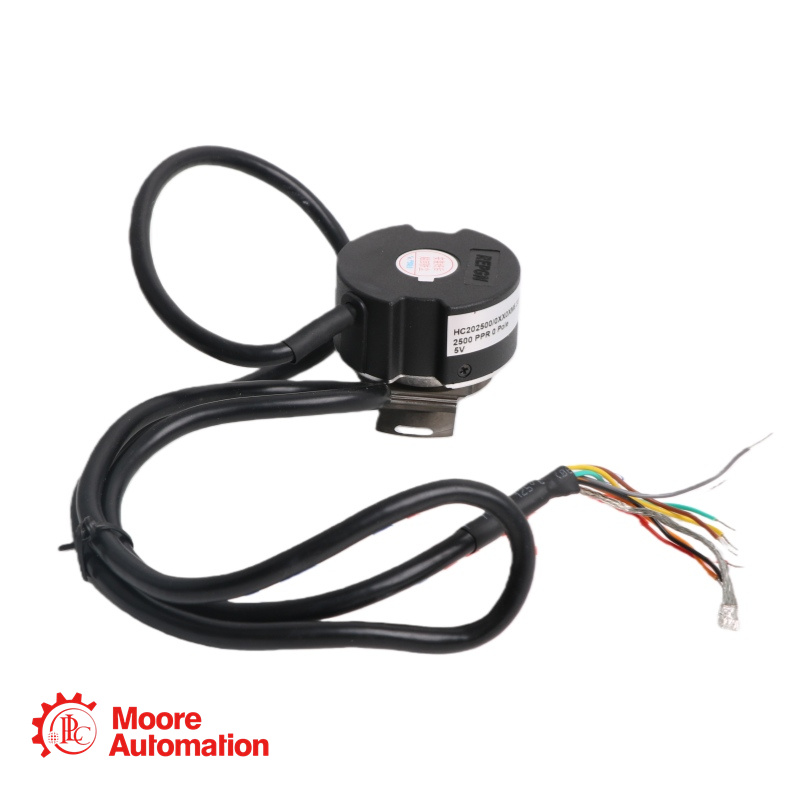

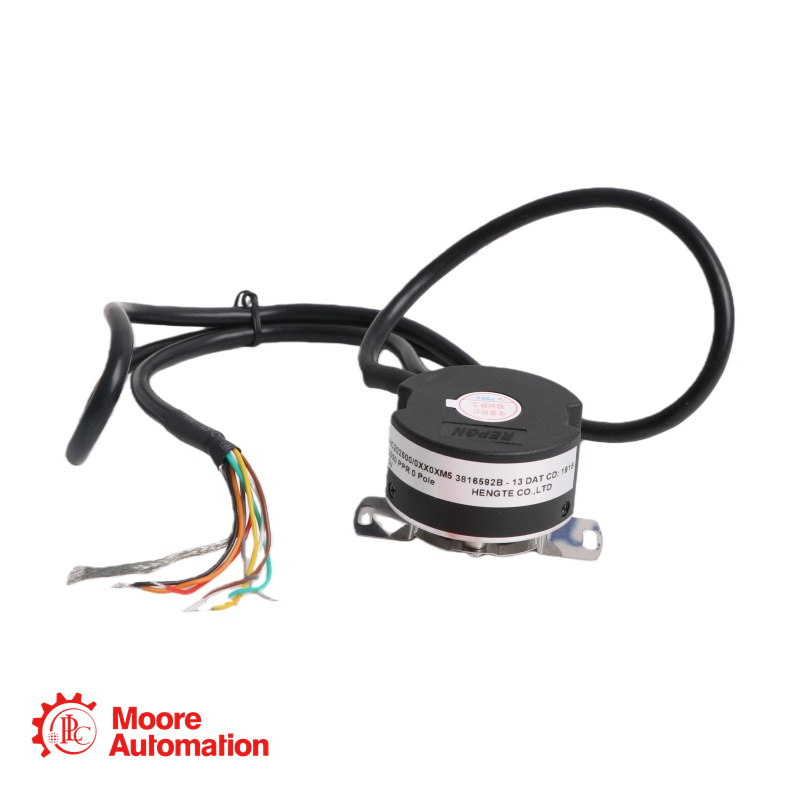

Bộ mã hóa tăng dần HENGSTLER HC202500/0XX0AJ2

Mô tả chi tiết

Bộ mã hóa HENGSTLER HC202500/0XX0AJ2 Đây là một thành viên của dòng HC20, đại diện cho một dòng sản phẩm bộ mã hóa quay quang học trục rỗng nhỏ gọn, hiệu suất cao. Mô hình cụ thể này, HC202500, được thiết kế như một giải pháp phản hồi động cơ đa năng cho động cơ bước, động cơ servo và động cơ DC không chổi than (BLDC).

Thông số sản phẩm

Thương hiệu/Mẫu: Bộ mã hóa tăng dần HENGSTLER HC202500/0XX0AJ2
Loại: Bộ mã hóa quay quang học gia tăng với chức năng chuyển mạch tùy chọn.
Công nghệ: Quang học với ASIC mảng pha.
Độ phân giải tăng dần: 2500 PPR (Xung trên mỗi vòng quay).
Kênh đầu ra: Hai kênh vuông góc (A, B) với tùy chọn chỉ số (Z). Có các đầu ra bổ sung tùy thuộc vào tùy chọn điện.
Tần số đầu ra tối đa: 500 kHz (đối với độ phân giải >1024 PPR).
Điện áp nguồn: Thông thường là DC 5V ±10% (SELV).
Mức tiêu thụ hiện tại (không tải):
Chỉ tăng dần: tối đa 150 mA.
Chế độ tăng dần + Chuyển mạch: Tối đa 175 mA.
Sự chính xác:
Độ lệch tăng dần: Tối đa 40 giây cung, tính từ mép này sang mép kia.
Thời gian chuyển mạch: tối đa ±6 phút cung.
Sai số cho phép độ lệch trục: tối đa ±0,2 mm.
Độ dịch chuyển dọc trục: tối đa ±0,8 mm.
Tốc độ cơ học tối đa: 12.000 vòng/phút (giới hạn bởi tần số đầu ra tối đa).
Nhiệt độ hoạt động: -40°C đến +120°C.
Nhiệt độ bảo quản: -40°C đến +120°C.
Khả năng chống sốc: 100 G trong 6 ms.
Khả năng chống rung: 2,5 G, từ 5 đến 2000 Hz.
Độ ẩm: Lên đến 98% không ngưng tụ.

Thông tin thêm

Tính năng chính
• Phản hồi động cơ servo tiết kiệm chi phí với ASIC mảng pha mới
• Nhiệt độ hoạt động cao 120°C sẽ không hạn chế hiệu suất động cơ
• Tối đa 2500 PPR đọc trực tiếp với các kênh chuyển mạch

Các lĩnh vực ứng dụng

Bộ mã hóa HENGSTLER HC202500/0XX0AJ2 Bộ mã hóa tăng dần được sử dụng trong các lĩnh vực như sau: Bộ điều khiển động cơ Servo & BLDC, Hệ thống động cơ bước, Robot, xe tự hành (AGV), thiết bị gắp và đặt, Máy móc đóng gói và in ấn, Thiết bị sản xuất chất bán dẫn. Y tế & Xét nghiệm

Câu hỏi thường gặp

Hỏi: Có những loại cực chuyển mạch nào khả dụng cho... HC202500/0XX0AJ2?
A: Cái HC202500/0XX0AJ2 Hỗ trợ cấu hình động cơ 4, 6, 8 hoặc 10 cực.
Hỏi: Làm thế nào để tôi căn chỉnh các tín hiệu chuyển mạch với các cực từ của động cơ bằng cách sử dụng... HC202500/0XX0AJ2?
A: Cái HC202500/0XX0AJ2 Sản phẩm có hệ thống kẹp lò xo cho phép điều chỉnh xoay ±20°.
Hỏi: Liệu HC202500/0XX0AJ2 Có thể sử dụng với cả bộ điều khiển 5V và điện áp cao hơn không?
A: IC HC202500 tiêu chuẩn hoạt động ở điện áp 5V ±10%.
