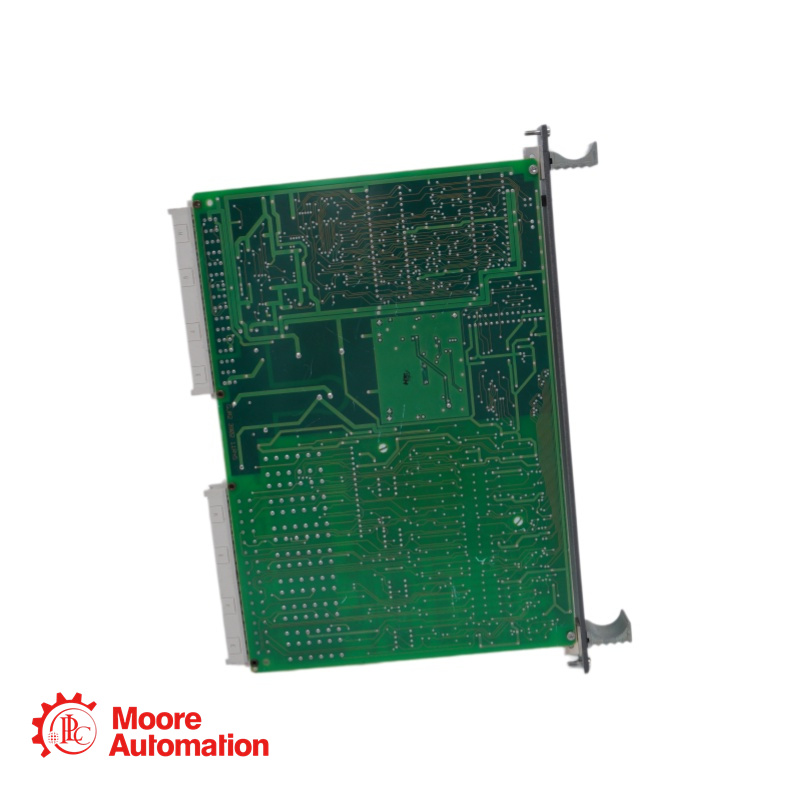

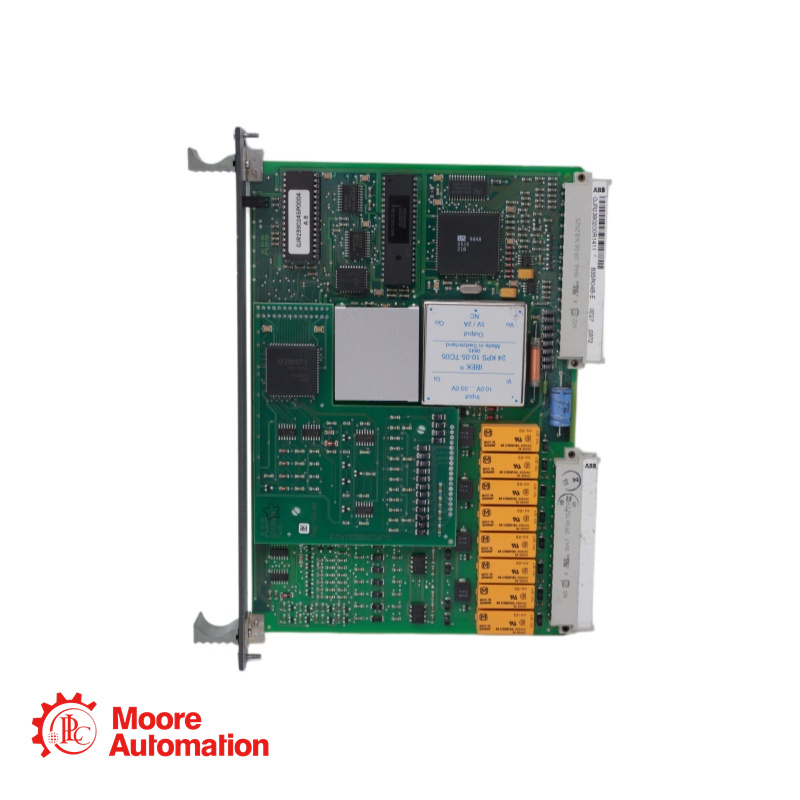

Mô-đun điều khiển đa năng GJR2390200R1411 ​83SR04C-E - ABB

Tham số

Thông số kỹ thuật

Nhà sản xuất

ABB (Brown Boveri & Cie)

Mã số sản phẩm

83SR04C-E

Mã đặt hàng / Mã số linh kiện

GJR2390200R1411

Loại sản phẩm

Mô-đun đầu vào/đầu ra nhị phân

Khả năng tương thích hệ thống

Dòng Procontrol P14

Cấu hình I/O

Đầu vào/đầu ra kỹ thuật số mật độ cao

Đầu vào kỹ thuật số (DI)

16 kênh (có thể cấu hình)

Đầu ra kỹ thuật số (DO)

16 kênh (có thể cấu hình)

Tổng số lần I/O

32 điểm kỹ thuật số (16 DI + 16 DO)

Điện áp đầu vào

24V DC (có thể cấu hình nguồn/tải)

Loại đầu ra

Rơle bán dẫn, 24V DC / 0.5A mỗi kênh

Thời gian phản hồi

< 1 ms (thông thường)

Giao thức truyền thông

MODBUS, CANopen, RS485 (qua bảng mạch chính)

Điểm khác biệt giữa 83SR04C-E và 83SR51f-E là gì?

Module 83SR04C-E là module I/O nhị phân chuyên dụng với 16 đầu vào kỹ thuật số và 16 đầu ra kỹ thuật số, được tối ưu hóa cho xử lý tín hiệu số mật độ cao. Ngược lại, module 83SR51f-E là module điều khiển tương tự + nhị phân đa kênh được thiết kế để điều khiển bộ truyền động (điện thủy lực, điện khí nén, động cơ điện) với 8 DI, 2 DO, 4 AI và 2 AO.

Bộ định tuyến ABB GJR2390200R1411 cung cấp bao nhiêu điểm I/O kỹ thuật số?

Mô-đun này cung cấp 16 đầu vào kỹ thuật số và 16 đầu ra kỹ thuật số, tổng cộng 32 điểm kỹ thuật số trên mỗi mô-đun. Có thể xếp chồng nhiều mô-đun lên nhau trong giá đỡ Procontrol P14 để mở rộng dung lượng I/O theo yêu cầu ứng dụng.

Dòng điện định mức của các đầu ra kỹ thuật số là bao nhiêu?

Mỗi đầu ra kỹ thuật số có định mức 0,5A ở 24V DC (loại rơle bán dẫn). Điều này phù hợp để điều khiển trực tiếp các van điện từ nhỏ, cuộn dây công tắc tơ, đèn báo và giao tiếp với các đầu vào phía sau. Đối với tải dòng điện cao hơn, nên sử dụng rơle trung gian bên ngoài.

Bộ chuyển đổi 83SR04C-E có tương thích với các thiết bị hiện trường 120V AC không?

Không. Mô-đun này được thiết kế để hoạt động với điện áp 24V DC. Các thiết bị hiện trường yêu cầu điện áp AC hoặc điện áp DC cao hơn sẽ cần rơle giao diện bên ngoài hoặc mô-đun cách ly.

Mô-đun này có thể được sử dụng để thay thế trực tiếp cho các phiên bản 83SR04A hoặc 83SR04B không?

Đúng vậy. Module 83SR04C-E là phiên bản nâng cấp của các module dòng 83SR04 trước đó, cung cấp thời gian phản hồi được cải thiện, khả năng cách ly cao hơn và các chức năng chẩn đoán mở rộng. Nó vẫn duy trì khả năng tương thích ngược với hệ thống giá đỡ Procontrol P14 và các đầu nối dây.
