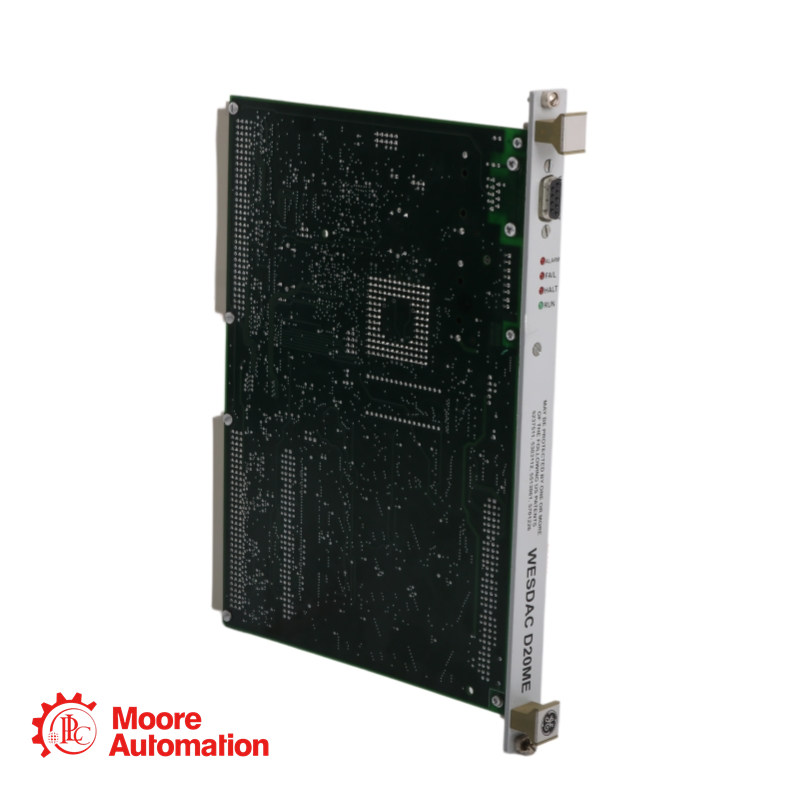

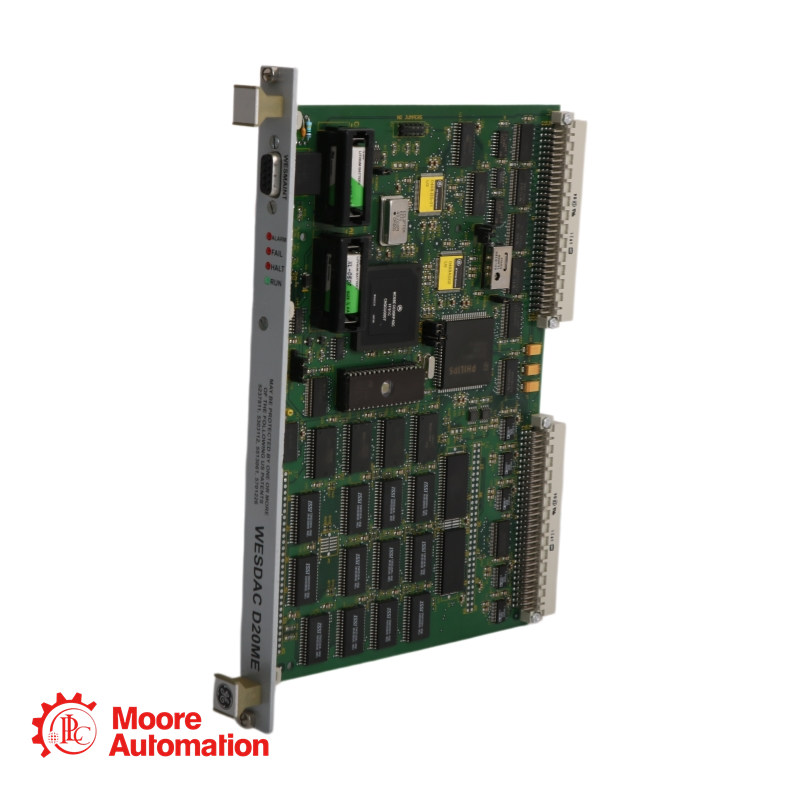

Bo mạch CPU GE WESDAC D20 ME

D20 ME

Tổng quan

Thông số kỹ thuật

D20ME là bộ xử lý chính thế hệ thứ sáu dành cho nền tảng D20. Mô-đun bộ xử lý chính 32-bit này đảm nhiệm việc thu thập và truyền dữ liệu đến máy chủ, chạy các thuật toán tự động hóa cục bộ và duy trì dữ liệu I/O và thiết bị trong cơ sở dữ liệu hệ thống.

Bộ xử lý & Bộ nhớ
Kiến trúc CPU: Bộ vi xử lý 32 bit
Bộ nhớ ứng dụng Flash: 2 MB
Bộ nhớ trong (SRAM): 1,5 MB
NVRAM: 512 KB
BootROM: 1 MB
Đồng hồ: TCXO (Bộ dao động tinh thể bù nhiệt độ) với độ phân giải 1,0 ms, độ chính xác ±2 ppm
Cổng giao tiếp
Cổng nối tiếp: 7 x RS-232/485
Cổng bảo trì: 1 x RS-232 (riêng biệt)

D20 ME

Câu hỏi

Trả lời

Tôi có thể kết nối trực tiếp bao nhiêu thiết bị với D20ME?

Bo mạch này có 7 cổng nối tiếp (RS-232/485) để kết nối trực tiếp với các thiết bị IED. Ngoài ra, nó còn có 2 cổng D.20 Link chuyên dụng để kết nối với các giá đỡ mô-đun I/O phân tán, có thể giao tiếp với hàng trăm điểm hiện trường (TI, TO, v.v.).

Thiết bị D20ME II có hỗ trợ giao tiếp Ethernet không?

Phiên bản cơ bản D20 ME không có cổng Ethernet tích hợp, nhưng nó "Sẵn sàng cho Ethernet không dây" thông qua giao thức PPP. Để có kết nối Ethernet 10/100 thực sự, khung máy chính D20 có thể được nâng cấp với bo mạch Ethernet/Bộ nhớ D20EME tùy chọn.

Điều gì sẽ xảy ra nếu mất điện? Dữ liệu có được lưu lại không?

D20 ME được trang bị 512 KB NVRAM (Bộ nhớ RAM không biến đổi). Bộ nhớ này lưu giữ dữ liệu quan trọng (như cấu hình và các giá trị tích lũy) ngay cả khi mất điện.

Liệu D20 ME có phù hợp với môi trường khắc nghiệt không?

Đúng vậy. Nó được thiết kế đặc biệt cho các trạm biến áp điện.
