Rơle giám sát Buswire GE MVTP31V1CB0751E

Thông tin liên hệ

MVTP31V1CB0751E Thông số kỹ thuật

MVTP31V1CB0751E Sự miêu tả

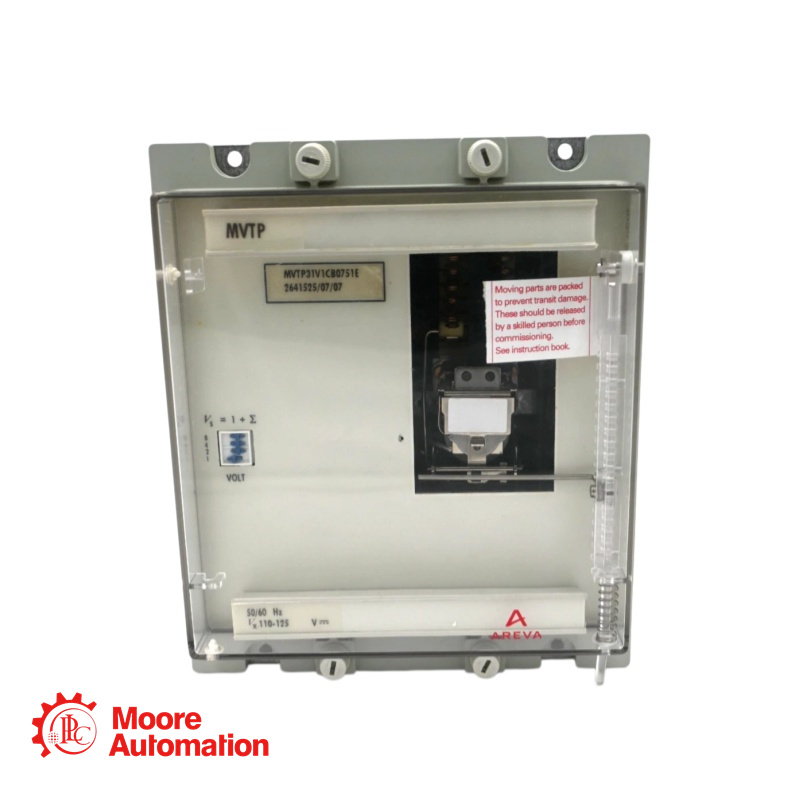

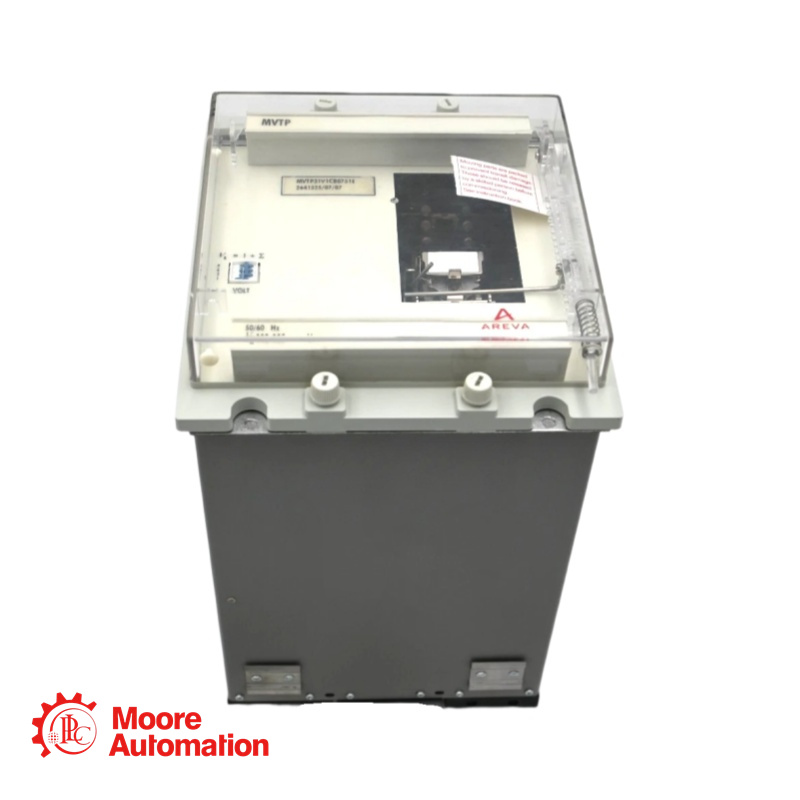

Cái MVTP31V1CB0751E Đây là rơle giám sát dây dẫn ba pha loại MVTP 31 do GE Grid Solutions sản xuất. Nó là thiết bị giám sát được sử dụng để đảm bảo tính toàn vẹn của thanh cái và các sơ đồ bảo vệ sự cố chạm đất hạn chế trong các ứng dụng bảo vệ thanh cái kiểu trở kháng cao. MVTP31V1CB0751E Cung cấp khả năng giám sát liên tục các dây dẫn bus trong loại trở kháng cao.các sơ đồ bảo vệ, phát hiện các dây dẫn bị hở mạch cũng như các mạch hở.biến dòng. Trong các sơ đồ bảo vệ chỉ có lỗi chạm đất, rơle một pha được sử dụng. Rơle MVTP có phạm vi cài đặt từ 1-16 V, được điều chỉnh bằng các công tắc DIL trên bảng điều khiển phía trước. Rơle được định mức liên tục ở mức 600 V rms và không có các thành phần bên ngoài.
Cần thiết. Điện áp AC đầu vào được giám sát liên tục và khi vượt quá mức đã được cài đặt trước trong thiết lập phích cắm, rơle đầu ra sẽ được kích hoạt sau độ trễ ba hoặc mười giây.
Các tiếp điểm đặt lại bằng tay của rơle đầu ra thường được nối với các dây dẫn chính.
do đó, mạch bảo vệ thanh cái bị ngắn mạch, rơle bảo vệ thanh cái và gây ra
Chức năng bảo vệ khu vực liên quan không hoạt động. Trên cùng một rơle đầu ra có các tiếp điểm đặt lại bằng tay để báo động. Hoạt động của rơle được báo hiệu bằng một cờ cơ khí có thể đặt lại bằng tay.

MVTP31V1CB0751E Tên gọi khác

MVTP31V1CB0751E Câu hỏi thường gặp

Chức năng chính của là gì? MVTP31V1CB0751E chuyển tiếp?

MVTP31 là rơle giám sát dây dẫn được sử dụng trong các sơ đồ bảo vệ thanh cái trở kháng cao. Nó liên tục giám sát các dây dẫn và máy biến dòng chính để phát hiện tình trạng hở mạch, đảm bảo tính toàn vẹn và khả năng hoạt động của sơ đồ bảo vệ.

Phạm vi cài đặt điện áp của thiết bị là bao nhiêu? MVTP31V1CB0751E?

Rơle có dải điện áp cài đặt từ 1 đến 16 V rms, có thể điều chỉnh theo từng bước 1 V bằng các công tắc DIL trên bảng điều khiển phía trước.

Khả năng chịu nhiệt của sản phẩm này là bao nhiêu? MVTP31V1CB0751E chuyển tiếp?

Rơle này hoạt động liên tục ở điện áp hiệu dụng 600 V trên mỗi pha đồng thời trên cả ba pha. Nó có thể chịu được điện áp hiệu dụng 2 kV trên mỗi pha trong 3 giây trên cả ba pha đồng thời.

Có những mức độ trì hoãn thời gian vận hành nào?

Thời gian trễ hoạt động được cố định ở mức 3 giây hoặc 10 giây, có thể lựa chọn tùy thuộc vào cấu hình.

Liệu MVTP31V1CB0751E Có cần điện trở ngoài không?

Không. Rơle MVTP không cần các linh kiện hoặc điện trở bên ngoài, giúp đơn giản hóa việc lắp đặt và giảm diện tích cần thiết cho bảng điều khiển.
