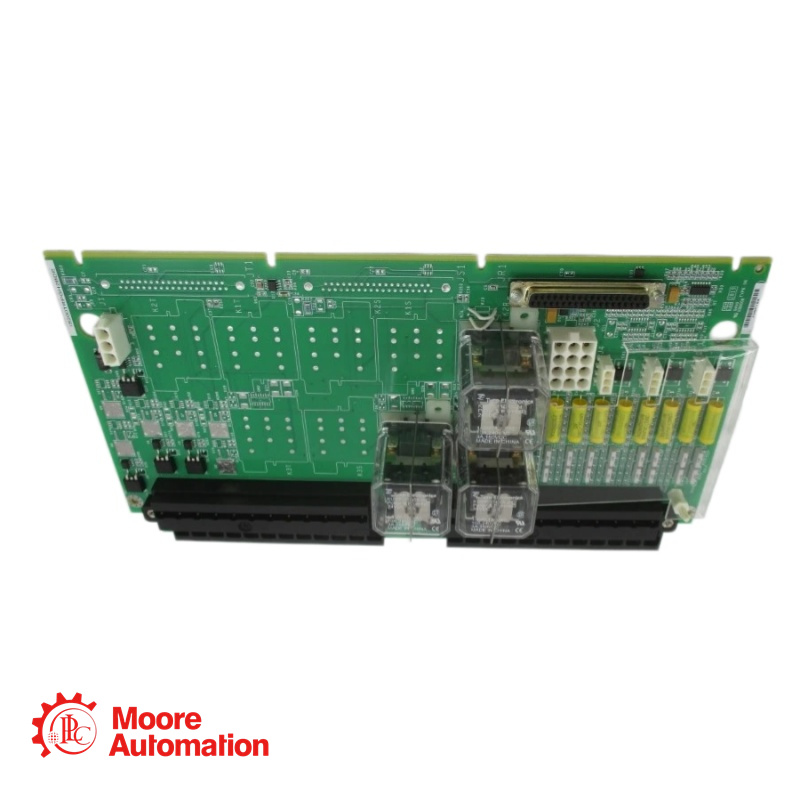

Bảng mạch ngắt chính tuabin khí GE IS200TRPGH2B

Liên hệ: Frida (★★★★★ (Quản lý bán hàng)

Thông số kỹ thuật và cấu hình cốt lõi

Loạt phim: Mark Vle
Van điện từ ngắt mạch: 3
Điện áp/Dòng điện định mức của van điện từ: 125 V DC
Máy dò lửa: 8
Số kênh rơle đầu ra: 12
Dòng điện tải tối đa: 24 Vdc
Kích thước: Rộng 17,8 cm x Cao 33,02 cm
Nhiệt độ: -30 đến 65°C

IS200TRPGH2B là bảng mạch điều khiển ngắt mạch chính cho tuabin khí do General Electric sản xuất và thiết kế, thuộc dòng Mark Vle được sử dụng trong hệ thống điều khiển tuabin phân tán của GE.
hệ thống. TRPG trong hệ thống Mark Vle được quản lý bởi bộ điều khiển bảo vệ tuabin chính (VTUR hoặc PTUR) và bao gồm chín rơle từ được sắp xếp thành ba phần.
Mạch bỏ phiếu giao tiếp với ba van điện từ ngắt mạch (ETD). Nó phối hợp với TREG để thiết lập các kết nối chính và khẩn cấp với các ETD. Được điều khiển bởi các bộ PTUR.
Trên bo mạch TTURH1C, TRPG hỗ trợ cả cấu hình Simplex và TMR. Bo mạch TTURH1C có các đầu nối kiểu D kết nối với TRPG và hỗ trợ giao diện I/C.
Ngoài ra, TRPG tích hợp đầu vào từ tám bộ phát hiện ngọn lửa, rất quan trọng cho hoạt động của tuabin khí, và kết hợp hai loại bảng mạch khác nhau trong hệ thống.
Các phiên bản H1A và H1B dành cho ứng dụng TMR có ba rơle bỏ phiếu cho mỗi van điện từ ngắt mạch.
Các phiên bản H2A và H2B dành cho ứng dụng đơn giản có một rơle cho mỗi van điện từ kích hoạt.

Các tính năng chính

Phiên bản "H2B" là phiên bản Simplex (tiêu chuẩn) của bo mạch TRPG, được thiết kế cho các ứng dụng không cần dự phòng.
Nó bao gồm ba rơle từ tính giao tiếp trực tiếp với các van điện từ để quản lý quy trình tắt tuabin.
Nó hoạt động song song với bo mạch TREG (Trip Relay Emergency Group) để tạo thành một giao diện khẩn cấp và chính hoàn chỉnh cho các thiết bị ETD.
Điện áp đầu ra là 125 V DC ở dòng điện 1 A hoặc 24 V DC ở dòng điện 3 A cho nguồn điện tiếp điểm đầu ra.
Bo mạch này thường hoạt động với nguồn điện 28 V DC thông thường.
Trong các ứng dụng tuabin khí, bo mạch này cho phép nhận tín hiệu từ tám đầu dò ngọn lửa Geiger-Mueller để giám sát quá trình đốt cháy.
