Bảng mạch rơle kết thúc GE IS200TRLYH1BGF

Liên hệ: Frida (★★★★★ (Quản lý bán hàng)

Thông số kỹ thuật và cấu hình cốt lõi

Dòng sản phẩm: Mark VI Speedtronic
Mã số linh kiện chức năng: IS200TRLYH1BGF
Khả năng tương thích ngược: Hai phiên bản sửa đổi đầu tiên

IS200TRLYH1BGF là một thiết bị được gọi là thẻ rơle kết thúc; có lẽ là do kích thước tổng thể của sản phẩm nhỏ hơn so với các sản phẩm khác thuộc dòng Mark VI Series. Đây là một loại PCB hay bảng mạch in được sản xuất bởi GE hay General Electric.

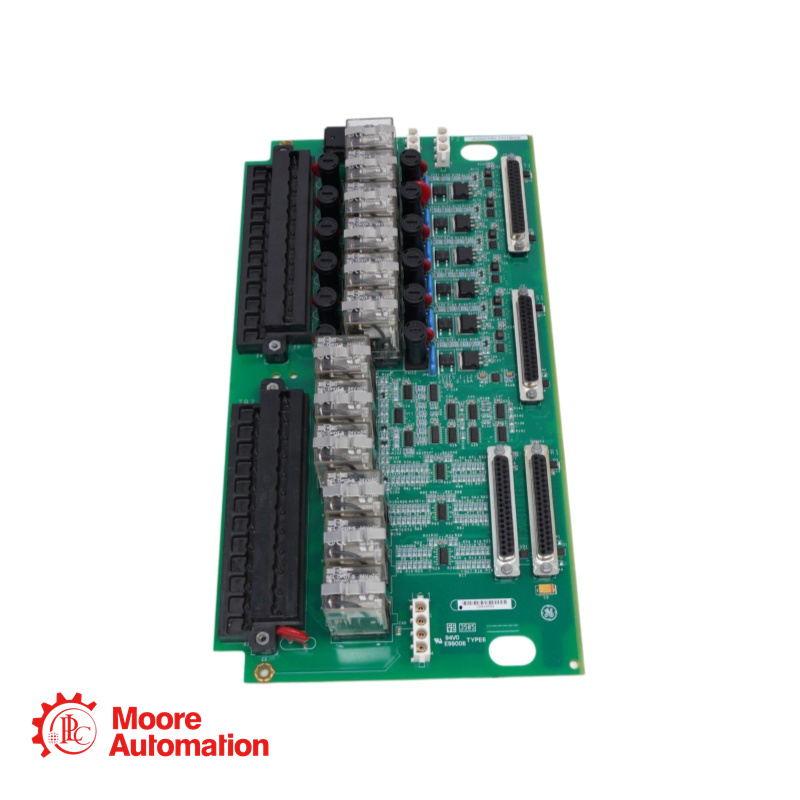

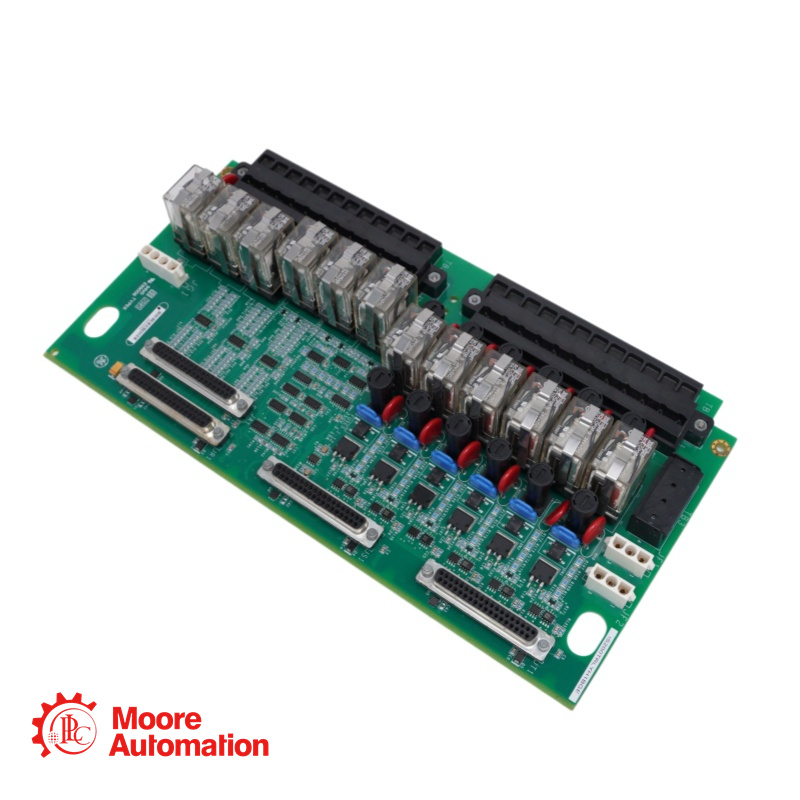

Bo mạch IS200TRLYH1BGF có kích thước lớn và hình chữ nhật, chứa nhiều linh kiện điện tử. Các linh kiện lớn nhất trên IS200TRLYH1BGF là hai (2) khối đầu nối dài màu đen. Đây là các thiết bị có thể chứa một tập hợp các linh kiện kim loại màu bạc được gọi là đầu nối. Mỗi khối đầu nối trên IS200TRLYH1BGF có hai mươi bốn (24) đầu nối nhỏ này. Mỗi đầu nối được đánh số từ một đến bốn mươi tám. Trung tâm của IS200TRLYH1BGF được bố trí một loạt các rơle hoặc công tắc tơ được sắp xếp thành một đường thẳng đứng. Các rơle có màu xám và đen với vỏ được làm bằng nhựa trong suốt. Sáu (6) bóng bán dẫn màu đen được đặt ở hai bên của các rơle ở nửa trên của IS200TRLYH1BGF. Đi kèm với mỗi bóng bán dẫn này là một MOV màu đỏ hoặc điện trở biến đổi oxit kim loại có hình tròn. Một (1) điện trở biến đổi oxit kim loại bổ sung được đặt ở góc dưới bên trái của IS200TRLYH1BGF. Nhiều mạch tích hợp có thể được tìm thấy trong IS200TRLYH1BGF. Sáu (6) tụ điện màu xanh lam đặc có thể được tìm thấy được sắp xếp thành một hàng ở bên phải của các bóng bán dẫn và các điện trở biến đổi oxit kim loại.

Các tính năng chính

12 rơle cơ khí dạng cắm, bố trí theo chiều dọc.
Hỗ trợ cấu hình Simplex (đầu nối JA1) và TMR (đầu nối JR1, JS1, JT1).
Sáu rơle đầu tiên có thể được cấu hình cho tiếp điểm Form-C khô hoặc điều khiển nam châm điện.
Hỗ trợ điện áp 125 V DC, 115/230 V AC và tùy chọn 24 V DC, với các tiếp điểm thường có định mức 3.0 A.
