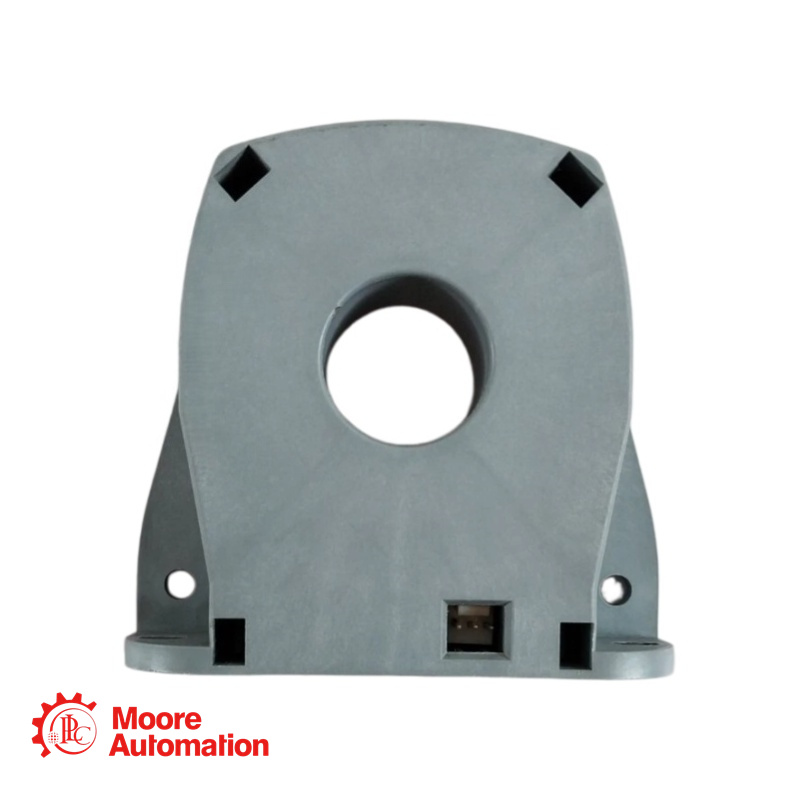

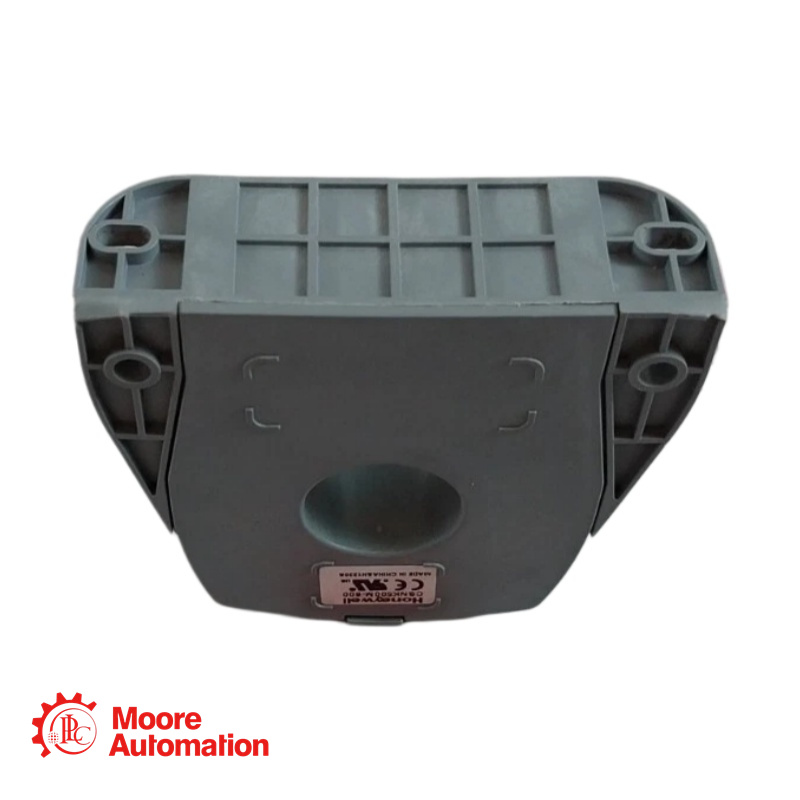

Cảm biến dòng điện CSNK500M-600 của Honeywell

Liên hệ bên dưới để nhận được giá tốt nhất
Liên hệ-- Frida
E-mail--sales5@mooreplc.com
Di động (WhatsApp)-- +86 15359408275

Mô tả về CSNK500M-600

CSNK500M là một bộ chuyển đổi dòng điện vòng kín dựa trên nguyên lý bù từ (hiệu ứng Hall). Nó được thiết kế để đo điện tử dòng điện một chiều (DC), xoay chiều (AC) hoặc dòng điện xung, cung cấp sự cách ly điện giữa mạch sơ cấp (công suất cao) và mạch thứ cấp (đo lường). Cảm biến tạo ra dòng điện thứ cấp tỷ lệ thuận 100mA ở dòng điện sơ cấp định mức 500A, cho phép giám sát dòng điện chính xác và tuyến tính.

Tham số

Dòng điện định mức (In): 500 A.rms
Phạm vi đo (liên tục): 0 đến ±1200 At
Phạm vi đo (đỉnh AC): 0 đến ±1275 At
Dòng điện đầu ra tương tự định mức: 100 mA (ở dòng điện sơ cấp 500A)
Tỷ lệ vòng quay: 1/5000
Điện áp nguồn: ±15 đến ±18 Vdc (±5%)
Cách ly điện: 6 kV rms / 50 Hz / 1 phút
Thời gian phản hồi: Tốt hơn 1 µs
Băng thông: Từ DC đến 100 kHz
di/dt: Tốt hơn 50 A/µs

Câu hỏi thường gặp

Sự khác biệt giữa CSNK500M và CSNK500M-600 được liệt kê trong yêu cầu là gì?
A: Bảng thông số kỹ thuật được cung cấp là dành cho mẫu CSNK500M tiêu chuẩn. Thông số kỹ thuật cho biến thể "CSNK500M-600" không được bao gồm trong tài liệu này. Hậu tố "-600" có thể chỉ ra một phiên bản cụ thể hoặc phạm vi đo mở rộng, vì vậy cần tham khảo bảng thông số kỹ thuật chính xác để biết thông số kỹ thuật cụ thể của nó.

Điện áp nguồn ảnh hưởng đến phạm vi đo của cảm biến như thế nào?
A: Phạm vi đo của cảm biến bị ảnh hưởng bởi điện áp nguồn và điện trở đo (tải). Điện áp nguồn cao hơn (±18V so với ±15V) cho phép điện trở đo lớn hơn ở cùng một dòng điện, hoặc khả năng đo dòng điện đỉnh cao hơn. Ví dụ, để đo dòng điện đỉnh ±1275 A, cần nguồn ±18V với điện trở tải tối đa chỉ 5 ôm. Vượt quá giới hạn này sẽ làm bão hòa đầu ra.
