Biến tần ATV61HD75N4 - Schneider

Liên hệ tại đây!

Việc bán hàng Quản lý Frida ★★★★★

Sự miêu tả

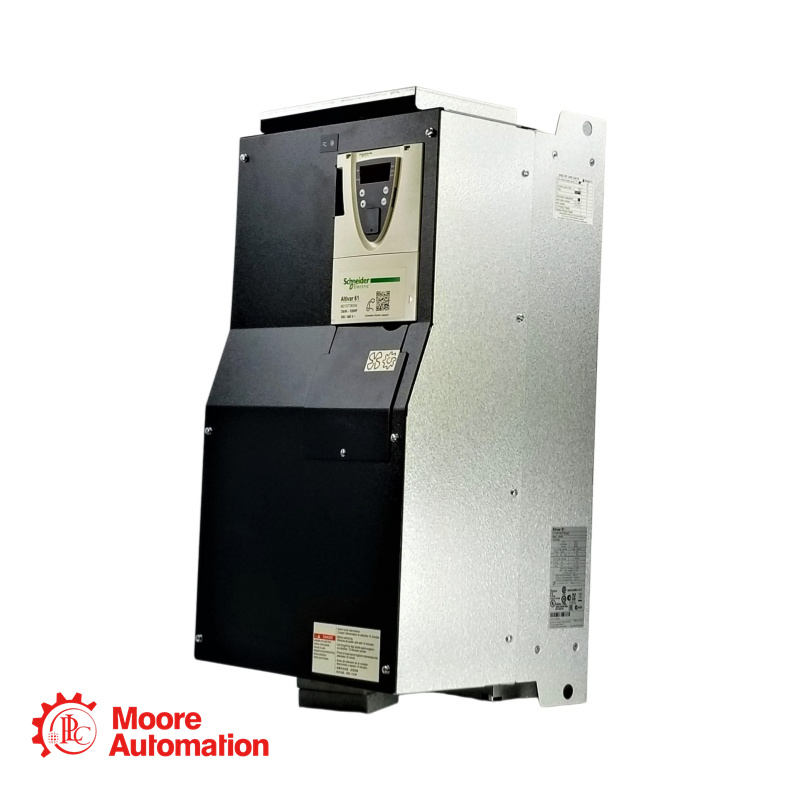

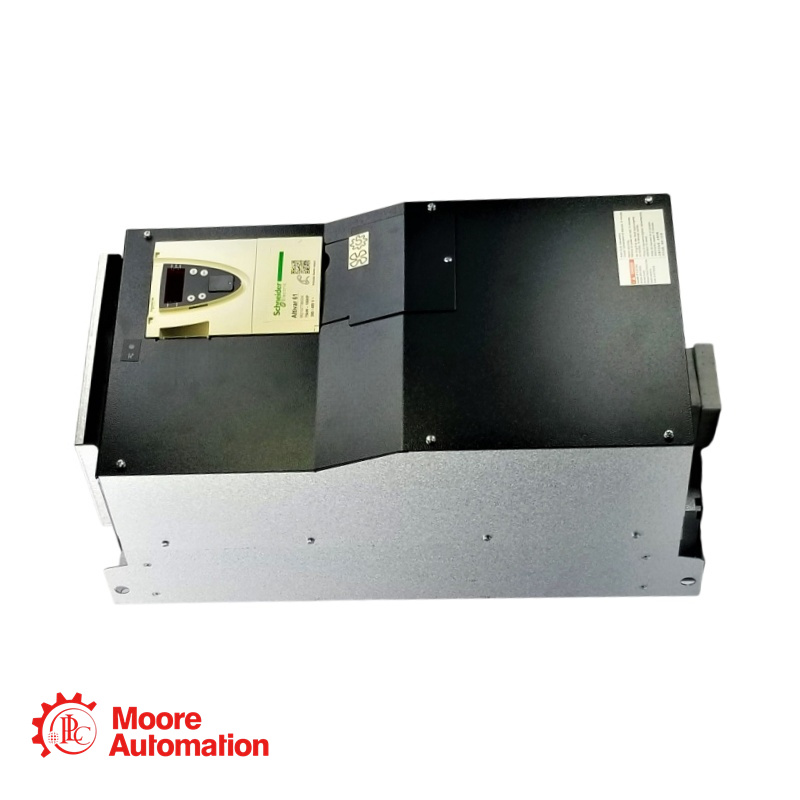

• Bộ điều khiển tốc độ biến đổi Schneider Electric Altivar 61 ATV61HD75N4 có công suất 75 kW (100 HP) thuộc dòng Altivar 61, chuyên dụng cho các máy bơm và thông gió (quạt, máy bơm, máy nén) trong các ứng dụng công nghiệp và xây dựng.

• Điều khiển vectơ từ thông không cảm biến cho động cơ không đồng bộ và điều khiển vectơ không cảm biến cho động cơ đồng bộ, cung cấp mô-men xoắn cao và điều chỉnh tốc độ chính xác mà không cần thiết bị phản hồi.

Thông số kỹ thuật

●Loại sản phẩm: Biến tần
●Công suất động cơ: 75 kW / 100 HP (3 pha, 380...480 V)
●Điện áp nguồn: 380...480 V (-15% / +10%)
●Số giai đoạn: 3 giai đoạn
●Dòng điện lưới: 167 A ở 380 V / 137 A ở 480 V
●Công suất biểu kiến: 109,9 kVA ở 380 V
●Dòng Isc tiềm năng tối đa: 22 kA
●Tần số chuyển mạch danh nghĩa: 12 kHz
●Dải tần chuyển mạch: 1...16 kHz (12...16 kHz khi giảm công suất)
●Dòng điện tức thời tối đa: 192 A trong 60 giây
●Nhiệt độ hoạt động: -10...50 °C (không giảm công suất), 50...60 °C (có giảm công suất)
●Nhiệt độ bảo quản: -25...70 °C

Ứng dụng

Cái ATV61HD75N4 được sử dụng rộng rãi trong:

Bơm: Bơm ly tâm, bơm tăng áp, bơm tuần hoàn, hệ thống tưới tiêu

Hệ thống thông gió: Quạt công nghiệp, máy thổi, hệ thống HVAC, quạt hút, tháp giải nhiệt.

Hệ thống xử lý không khí: AHU (Thiết bị xử lý không khí), máy nén khí

Điều khiển thiết bị đóng cắt: Điều khiển tại chỗ hoặc từ xa các thiết bị đóng cắt, thiết bị ngắt mạch và công tắc nối đất.

Máy móc công nghiệp: Băng tải (loại nhẹ), máy trộn (mô-men xoắn không đổi với giảm công suất)

Câu hỏi thường gặp về ATV61HD75N4

• Câu 1: Sự khác biệt giữa giống Altivar 61 và giống Altivar 71 là gì?

A:Động cơ Altivar 61 được tối ưu hóa cho các ứng dụng mô-men xoắn thay đổi (bậc hai) như máy bơm và quạt, trong khi Altivar 71 được thiết kế cho các ứng dụng mô-men xoắn không đổi như băng tải, máy đùn và thiết bị nâng hạ. ATV61 bao gồm các thuật toán tiết kiệm năng lượng dành riêng cho tải trọng ly tâm.

• Câu 2: Có thể sử dụng ATV61HD75N4 với động cơ đồng bộ không?

MỘT: Đúng vậy. Nó hỗ trợ điều khiển vector không cảm biến cho động cơ đồng bộ (động cơ nam châm vĩnh cửu) mà không cần bộ mã hóa phản hồi.

• Câu 3: Chức năng "Ngắt nguồn điện" là gì?

MỘT: Chức năng ngắt nguồn (đầu nối PWR) là một chức năng an toàn ngắt mô-men xoắn (STO) giúp cắt nguồn điện đến động cơ mà không ngắt nguồn điện khỏi bộ điều khiển của bộ truyền động.

• Câu 4: Điều gì xảy ra khi nhiệt độ hoạt động trên 50°C?

MỘT: Trên 50°C, bộ điều khiển cần giảm công suất (giảm dòng điện đầu ra). Có thể hoạt động ở nhiệt độ lên đến 60°C với việc giảm công suất phù hợp. Nên sử dụng bộ quạt làm mát cho bo mạch điều khiển khi nhiệt độ trên 50°C để làm mát hiệu quả.
