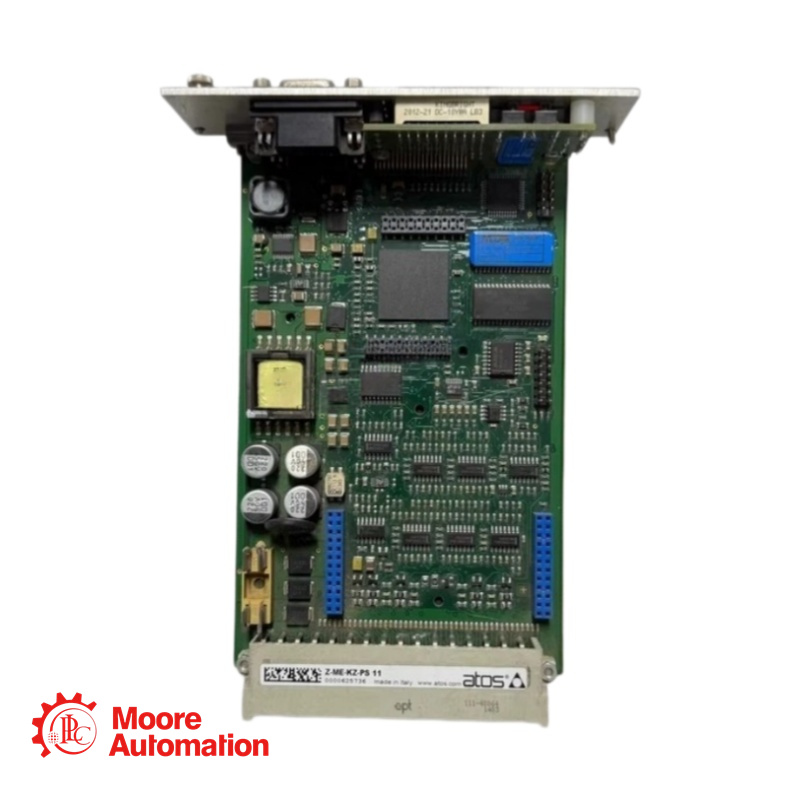

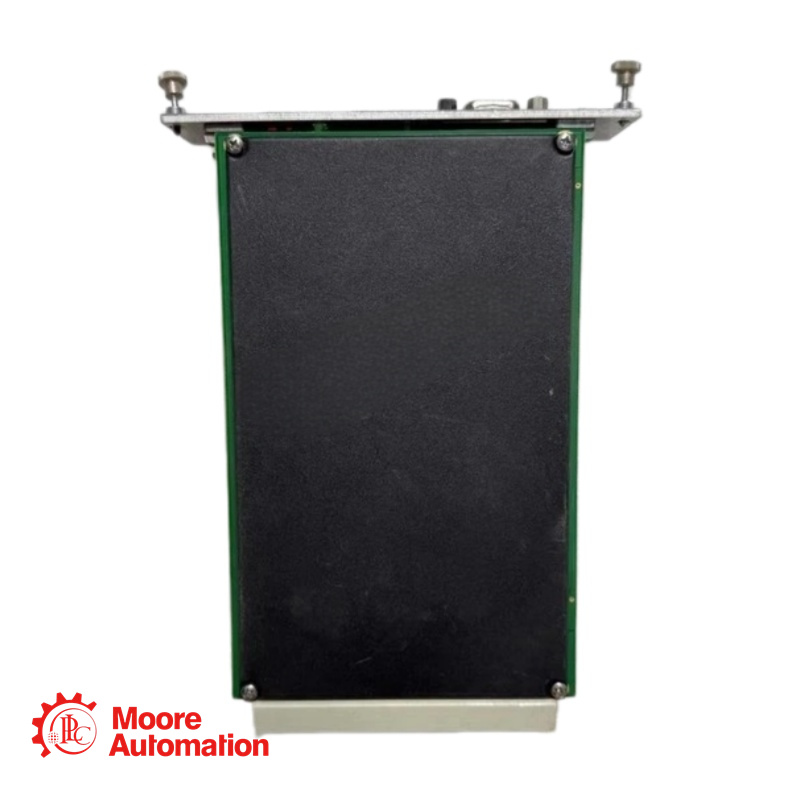

Bộ điều khiển vị trí kỹ thuật số Z-ME-KZ-PS

Cái Z-ME-KZ-PS Đây là bộ điều khiển vòng kín kỹ thuật số được thiết kế đặc biệt cho máy ép phun nhựa. Nó thực hiện điều khiển vòng kín tốc độ và lực/áp suất theo các lệnh thời gian thực (tương tự hoặc bus trường) được tạo ra bởi bộ điều khiển máy. Bộ điều khiển nhận tín hiệu phản hồi vị trí và áp suất và tạo ra tín hiệu tham chiếu cho van tỷ lệ điều chỉnh lưu lượng thủy lực đến bộ truyền động phun.

Bộ điều khiển hỗ trợ nhiều loại đầu vào cảm biến vị trí (SSI, bộ mã hóa gia tăng, chiết áp, analog) và cảm biến áp suất. Nó được thiết kế theo chuẩn Eurocard (DIN 41494) và có bảng điều khiển phía trước với màn hình hiển thị 4 chữ số, các phím chức năng, đèn LED trạng thái, điểm kiểm tra và cổng giao tiếp để cấu hình và chẩn đoán.

THÔNG TIN CHI TIẾT Z-ME-KZ-PS

Mã sản phẩm: Z-ME-KZ-PS/Gl
Nguồn điện: +24 Vcc (20-32 Vrms đã chỉnh lưu/lọc, độ gợn sóng tối đa 10%)
Công suất tiêu thụ tối đa: 10 W
Đầu vào bộ chuyển đổi vị trí: SSI, Bộ mã hóa gia tăng, Biến trở, Tín hiệu tương tự
Đầu vào cảm biến áp suất: Tín hiệu tương tự (điện áp hoặc dòng điện), 2 kênh
Đầu vào tương tự: ±10 V (Ri > 100 kΩ) hoặc 0-20 mA (Ri < 500 Ω)
Ngõ ra tương tự: ±10 V @ tối đa 10 mA, hoặc 0-20 mA @ tối đa 500 Ω
Ngõ vào kỹ thuật số: 8 kênh, 0-5 V TẮT, 16-24 V BẬT, Ri > 10 kΩ
Ngõ ra kỹ thuật số: 7 kênh, 0-24 V @ tối đa 30 mA
Ngõ vào kích hoạt: 0-5 V TẮT, 16-24 V BẬT, Ri > 10 kΩ
Ngõ ra lỗi: 0-24 V @ tối đa 50 mA (0 V = lỗi, 24 V = bình thường)

Z-ME-KZ-PS

Câu hỏi thường gặp (FAQ)

Hỏi: Z-ME-KZ-PS được dùng để làm gì?
MỘT: Đây là bộ điều khiển vòng kín dành cho máy ép phun nhựa. Nó quản lý tốc độ phun, áp suất nén và giữ, áp suất ngược và các giai đoạn giảm áp.

Hỏi: Thiết bị này hỗ trợ những loại cảm biến vị trí nào?
MỘT: Thiết bị hỗ trợ giao diện đồng bộ nối tiếp (SSI), bộ mã hóa gia tăng, chiết áp và bộ chuyển đổi vị trí tương tự (điện áp hoặc dòng điện). Loại đầu vào có thể được lựa chọn bằng phần mềm.

Hỏi: Có thể kết nối bao nhiêu cảm biến áp suất?
MỘT: Có thể kết nối tối đa hai cảm biến áp suất từ ​​xa để điều khiển vị trí/lực luân phiên. Đối với điều khiển vị trí/áp suất, chỉ cần một cảm biến là đủ.

Hỏi: Có những phương thức liên lạc nào?
MỘT: Tiêu chuẩn: Cổng nối tiếp RS232 (mặt trước) để cấu hình bằng phần mềm Atos Z-SW.
Tùy chọn BP: PROFIBUS DP (bảng điều khiển phía trước) để giao tiếp fieldbus
Tùy chọn BC: CANopen (đầu nối phía sau) để giao tiếp fieldbus

Hỏi: Bộ điều khiển được cấu hình và hiệu chỉnh như thế nào?
MỘT: Việc cấu hình và hiệu chỉnh được thực hiện bằng phần mềm lập trình Atos Z-SW thông qua cổng nối tiếp RS232. Các thông số bao gồm động lực PID, tỷ lệ, giới hạn, cấu hình I/O kỹ thuật số và xử lý lỗi.

Hỏi: Nguồn điện nào được khuyến nghị cho bộ điều khiển này?
MỘT: Cần nguồn điện một chiều 24 Vdc ổn định hoặc đã được chỉnh lưu/lọc. Đối với nguồn điện đã được chỉnh lưu, cần thêm ít nhất 10.000 μF/40 V cho bộ chỉnh lưu một pha hoặc 4.700 μF/40 V cho bộ chỉnh lưu ba pha.
