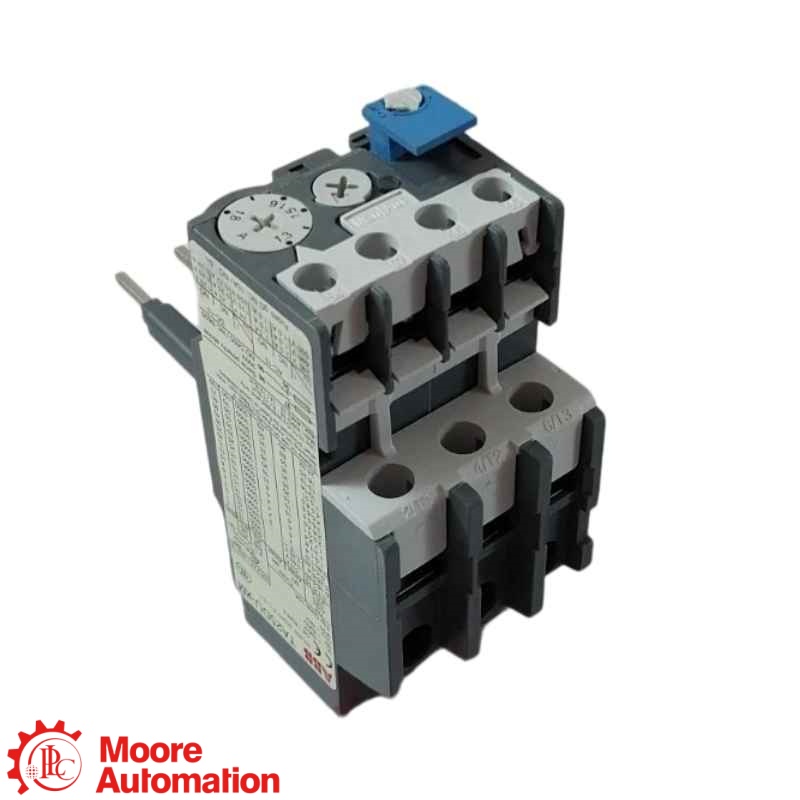

Rơle quá tải nhiệt ABB TA25DU-1.8M 1SAZ211201R2025
Rơle quá tải nhiệt ABB TA25DU-1.8M 1SAZ211201R2025
Rơle quá tải nhiệt ABB TA25DU-1.8M 1SAZ211201R2025

Rơle quá tải nhiệt ABB TA25DU-1.8M 1SAZ211201R2025

XÁC MINH THAM CHIẾU SẢN PHẨM

TA25DU-1.8M

Rơ le quá tải nhiệt ba cực ABB TA25DU-1.8M, mã đặt hàng 1SAZ211201R2025, dùng để bảo vệ bộ khởi động động cơ. Nó cung cấp khả năng điều chỉnh dòng điện từ 1,30–1,80 A, cấp ngắt 10A, độ nhạy mất pha và một tiếp điểm phụ thường đóng cộng với một tiếp điểm phụ thường mở.

MÃ ĐƠN HÀNG1SAZ211201R2025
PHẠM VI CÀI ĐẶT1,30–1,80 A
HẠNG CHUYẾN ĐI10A
CỘT3 cực
THƯƠNG HIỆUABB
LOẠI SẢN PHẨMRơle quá tải nhiệt
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
XÁC MINHĐối chiếu mã đơn hàng, phạm vi cài đặt và công tắc tơ
YÊU CẦU BÁO GIÁ
  • Nhãn hiệu :

    ABB
  • một phần số :

    TA25DU-1.8M 1SAZ211201R2025
  • Sự mô tả :

    Thermal Overload Relay
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
THÔNG TIN SẢN PHẨM · TÀI LIỆU THAM KHẢO CHÍNH THỨC CỦA ABB
ABB ↗ RƠ LE QUÁ TẢI NHIỆT
Bảo vệ động cơ ABB · Rơle quá tải nhiệt

TA25DU-1.8M

1SAZ211201R2025 · Hạng hành trình 10A

Rơle quá tải nhiệt · cài đặt dòng điện điều chỉnh được 1,30–1,80 A · ba cực được bảo vệ · độ nhạy khi mất pha · 1 tiếp điểm thường đóng + 1 tiếp điểm thường mở.

VAI TRÒ SẢN PHẨM

TA25DU-1.8M Đây là rơle quá tải nhiệt ba cực của ABB dùng để bảo vệ bộ khởi động động cơ. Nó giám sát tình trạng quá tải kéo dài và mất pha, và ngắt mạch điều khiển bộ khởi động; nó không cung cấp chức năng ngắt ngắn mạch.

GHI CHÚ CẤU HÌNH

Xác nhận hoàn tất 1SAZ211201R2025 Mã đặt hàng, dòng điện tải đầy đủ của động cơ, cài đặt 1,30–1,80 A, khung công tắc tơ ABB AX tương thích, chế độ đặt lại, đấu dây tiếp điểm phụ và thiết bị bảo vệ ngắn mạch phía thượng nguồn trước khi thay thế.

👩‍💼MUỐN GIÁ TỐT NHẤT?FridaTrưởng nhóm bán hàng 🏆
✉ EMAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
PHÂN TÍCH SỐ ĐƠN HÀNG

Cấu trúc của tài liệu tham khảo TA25DU-1.8M như thế nào?

ABB xác định TA25DU như họ rơle quá tải nhiệt ba cực và 1,8 triệu như biến thể cài đặt dòng điện 1,30–1,80 A.

TA25DU
Gia đình tiếp sứcRơle quá tải nhiệt ba cực ABB
1,8 triệu
Biến thể cài đặt hiện tạiDải điện áp điều chỉnh được từ 1,30–1,80 A.
TÀI LIỆU THAM KHẢO CHÍNH THỨC CỦA ABB

Thông số kỹ thuật

XÁC MINH CẤU HÌNH HOÀN CHỈNH
Dữ liệu vận hành và bảo vệ−
Phạm vi cài đặt1,30–1,80 A
Dòng điện hoạt động định mức1,8 A
Hạng du lịch10A
Cột được bảo vệ3
Điện áp cách điện định mức690 V
Điện áp chịu xung6 kV
Nhạy cảm với sự cố mất pha theo tiêu chuẩn IEC/EN 60947-4-1 và có chức năng bù nhiệt độ.
Danh bạ, Đặt lại và Kiểm tra+
Các tiếp điểm phụ1 NC (95-96) và 1 NO (97-98)
Cài lạiCó thể chọn thiết lập lại thủ công hoặc tự động.
Điều khiển phía trướcChức năng KIỂM TRA và DỪNG với chỉ báo hành trình rõ ràng.
Lắp đặt và phối hợp+
Bộ tiếp điểm phù hợpLắp đặt trực tiếp với công tắc tơ khối ABB AX tương ứng; xác minh ký hiệu và sự thẳng hàng của đầu nối

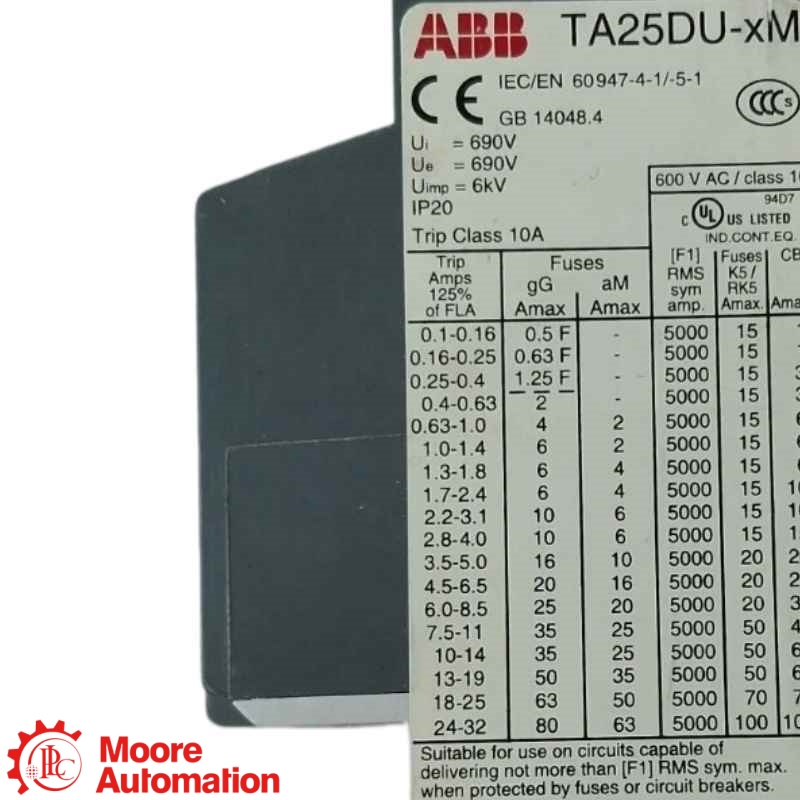

Bảo vệ ngắn mạchABB liệt kê 6 phối tử A gG hoặc 4 phối tử A aAM cho biến thể 1,30–1,80 A này.
Vòng đờiTA25DU đến TA75DU được liệt kê là HÀNG CÓ SỐ LƯỢNG CÓ HẠN từ tháng 7 năm 2022; vui lòng xác nhận tình trạng còn hàng và sản phẩm thay thế đã được phê duyệt.
Nguồn: Catalog về thiết bị bảo vệ và điều khiển động cơ của ABB và bản cập nhật ABB LCM năm 2022.
Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

ABB là gì? TA25DU-1.8M Dùng để làm gì?−

ABB TA25DU-1.8M Đây là rơle quá tải nhiệt ba cực bảo vệ bộ khởi động động cơ khỏi tình trạng quá tải kéo dài và mất pha. Nó được cấu hình cho dòng điện 1,30–1,80 A và cấp ngắt 10A, và phải phù hợp với dòng điện tải đầy đủ của động cơ, công tắc tơ tương thích và thiết bị bảo vệ ngắn mạch phía thượng nguồn.

Tầm hoạt động và hạng hành trình hiện tại của xe là bao nhiêu? TA25DU-1.8M cung cấp?+

TA25DU-1.8M Rơle này cung cấp cài đặt quá tải có thể điều chỉnh từ 1,30–1,80 A với cấp ngắt 10A. Rơle bảo vệ mạch động cơ bằng nhiệt, nhưng cài đặt phải bằng dòng điện định mức trên nhãn động cơ và không được sử dụng làm định mức bảo vệ ngắn mạch.

Các chế độ tiếp điểm và thiết lập lại nào được tích hợp sẵn trong TA25DU-1.8M?+

TA25DU-1.8M Bao gồm một tiếp điểm thường đóng ở vị trí 95-96 và một tiếp điểm thường mở ở vị trí 97-98 để ngắt mạch và báo hiệu ngắt. Có thể chọn thiết lập lại thủ công hoặc tự động, nhưng mạch điều khiển và yêu cầu an toàn khởi động lại phải xác định chế độ nào được cho phép.

Liệu giá trị 1.8 A có đúng không? TA25DU-1.8M Thay cầu chì hoặc aptomat?+

TA25DU-1.8M Nó sử dụng 1,8 A làm giới hạn trên của cài đặt quá tải nhiệt, chứ không phải là định mức ngắt mạch ngắn. Dữ liệu đặt hàng của ABB phối hợp biến thể này với bảo vệ 6 A gG hoặc 4 A aAM, do đó thiết bị phía trên thực tế phải tuân theo thiết kế bộ khởi động và tiêu chuẩn điện áp dụng.

Trạng thái vòng đời của TA25DU-1.8M?+

TA25DU-1.8M Sản phẩm này thuộc dòng rơle quá tải nhiệt TA25DU mà ABB đã liệt vào danh mục HÀNG CÓ HẠN từ tháng 7 năm 2022. Rơle này vẫn có thể được cung cấp dưới dạng hàng tồn kho dịch vụ, nhưng cần kiểm tra tình trạng sẵn có hiện tại, sản phẩm thay thế được phê duyệt và khả năng tương thích với công tắc tơ trước khi thay thế theo vòng đời sản phẩm.

TA25DU-1.4M hoặc TA25DU-2.4M có thể thay thế được không? TA25DU-1.8M?+

TA25DU-1.8M Đây là phiên bản 1,30–1,80 A. TA25DU-1.4M bao gồm dải dòng 1,00–1,40 A và TA25DU-2.4M bao gồm dải dòng 1,70–2,40 A, vì vậy chỉ riêng phạm vi chồng chéo không chứng minh được khả năng thay thế; mã đặt hàng, dòng điện động cơ, khung công tắc tơ, dữ liệu phối hợp và độ khớp đầu nối đều phải được xác nhận.

Những điều cần xác nhận trước khi lắp đặt hoặc thay thế TA25DU-1.8M?+

TA25DU-1.8M Phải được xác minh bằng mã đặt hàng đầy đủ 1SAZ211201R2025, phạm vi cài đặt 1,30–1,80 A, dòng điện định mức của động cơ, ký hiệu công tắc tơ AX, căn chỉnh đầu nối, lựa chọn đặt lại thủ công hoặc tự động, đấu dây 95-96 và 97-98, điều kiện môi trường xung quanh và bảo vệ ngắn mạch phía thượng nguồn trước khi cấp điện cho bộ khởi động.

LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Kiểm tra cấu hình TA25DU-1.8M với Frida

Vui lòng cung cấp đầy đủ thông tin trên nhãn sản phẩm 1SAZ211201R2025, dòng điện tải tối đa của động cơ, kiểu máy tiếp điểm ABB AX, thiết bị bảo vệ, sơ đồ đấu dây điều khiển, chế độ đặt lại, số lượng và địa điểm sử dụng để kiểm tra khả năng tương thích.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
BẢNG THÔNG SỐ KỸ THUẬT

Sổ tay hướng dẫn và tài liệu tham khảo chính thức cho
TA25DU-1.8M

Thông tin tham khảo chính thức từ nhà sản xuất ABB về rơle quá tải nhiệt TA25DU-1.8M, mã đặt hàng 1SAZ211201R2025.

Tài liệu tham khảo chính thức trong danh mục của ABB.

Dữ liệu đặt hàng của ABB Motor Protection and Control xác định TA25DU-1.8M là mã đặt hàng 1SAZ211201R2025 với dải cài đặt 1,30–1,80 A, cấp ngắt 10A, bảo vệ ngắn mạch khuyến nghị 6 A gG / 4 A aM và trọng lượng xấp xỉ 0,150 kg.

MỞ DANH MỤC CHÍNH THỨC ↗

Liên hệ để được hỗ trợ

Vui lòng gửi mã đơn hàng đầy đủ, số lượng, tên động cơ, loại công tắc tơ, yêu cầu thiết lập lại và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Các thông số kỹ thuật chỉ giới hạn trong cấu hình TA25DU-M đã được ghi chép. Vui lòng xác nhận bộ khởi động đã lắp đặt, dữ liệu động cơ và bảng tên 1SAZ211201R2025 đầy đủ trước khi đặt hàng.

Bộ khởi động động cơ ABB · Bảo vệ quá tải nhiệt

Cách lắp đặt TA25DU-1.8M vào bộ khởi động động cơ ABB

ABB là nhà sản xuất; TA25DU-1.8M là rơle quá tải nhiệt ba cực; và mã đặt hàng 1SAZ211201R2025 Xác định phiên bản 1,30–1,80 A, loại chuyến đi 10A.

VAI TRÒ HỆ THỐNG

BẢO VỆ QUÁ TẢI ĐỘNG CƠ

Ngắt mạch điều khiển khởi động khi xảy ra tình trạng quá tải kéo dài hoặc mất pha.

PHÙ HỢP HIỆN TẠI

1,30–1,80 A

Dòng điện định mức trên nhãn động cơ phải nằm trong phạm vi cho phép và xác định cài đặt núm điều chỉnh thực tế.

PHÙ HỢP CHO NGƯỜI MỚI BẮT ĐẦU

LẮP ĐẶT TIẾP ĐIỂM TRỰC TIẾP

Đối chiếu khung máy đóng cắt ABB AX, căn chỉnh đầu nối và bảng phối hợp bộ khởi động.

Mối quan hệ hệ thống: Trước khi thay thế, hãy kiểm tra dòng điện động cơ, ký hiệu công tắc tơ, điện áp nguồn, thiết bị bảo vệ ngắn mạch, sơ đồ đấu dây 95-96/97-98, chế độ đặt lại và tình trạng vỏ máy.

LĨNH VỰC ỨNG DỤNG

Sơ đồ ứng dụng cho TA25DU-1.8M

Bảo vệ khởi động động cơ

Bảo vệ mạch điện động cơ ba pha khỏi tình trạng quá tải kéo dài và mất pha.

Ứng dụng cài đặt hiện tại

Dải dòng điện điều chỉnh 1,30–1,80 A; đặt núm xoay theo dòng điện định mức khi động cơ hoạt động hết công suất.

TRUNG TÂM ỨNG DỤNG
TA25DU-1.8M
1SAZ211201R2025 · Rơle quá tải nhiệt · Cấp ngắt 10A
Tích hợp công tắc tơ

Lắp đặt trực tiếp với công tắc tơ ABB AX tương thích; kiểm tra độ thẳng hàng của khung và đầu nối.

Xác minh thay thế

Kiểm tra mã đặt hàng đầy đủ, đấu dây 1 NC + 1 NO, chế độ đặt lại, phối hợp với nguồn cấp và trạng thái vòng đời.
