Bảng điều khiển vận hành ABB PP865 Panel 800
Bảng điều khiển vận hành ABB PP865 Panel 800
Bảng điều khiển vận hành ABB PP865 Panel 800

Bảng điều khiển vận hành ABB PP865 Panel 800

Bảng điều khiển ABB PANEL 800 · Giao diện người dùng HMI

PP865

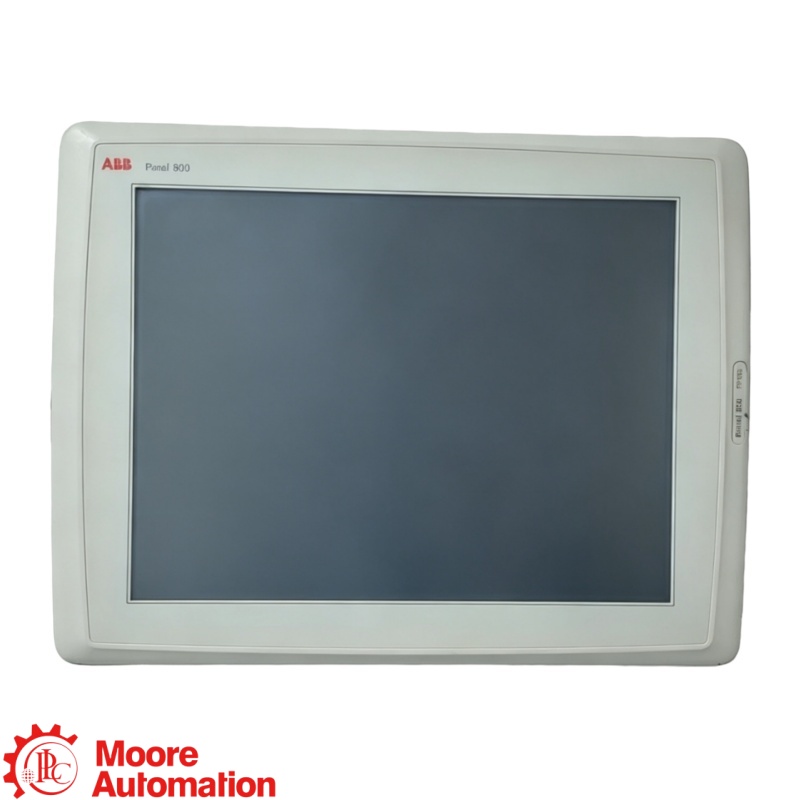

Cái ABB PP865 Panel 800 là bảng điều khiển vận hành dùng để trực quan hóa quy trình công nghiệp và điều khiển cảm ứng. Nó kết hợp màn hình TFT 1024 × 768 với các giao diện Ethernet, nối tiếp và USB tích hợp sẵn và được cấu hình bằng phần mềm Panel Builder 800.

TRƯNG BÀYMàn hình TFT-LCD · 64.000 màu
NGHỊ QUYẾT1024 × 768 pixel
GIAO DIỆNEthernet · Serial · USB
CUNG CẤP24 V DC · 20–30 V
NHÀ SẢN XUẤTABB
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINH● Hình ảnh và video sản phẩm sẽ được cung cấp sau khi yêu cầu báo giá.
YÊU CẦU BÁO GIÁ
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
ABB ↗BẢNG ĐIỀU KHIỂN 800 HMI
BẢNG 800 GIAO DIỆN NGƯỜI-MÁY

PP865

BẢNG ĐIỀU KHIỂN 800 PHIÊN BẢN 5.1

Bảng điều khiển vận hành · Màn hình cảm ứng TFT 1024 × 768 · Giao diện Ethernet, nối tiếp và USB · Cấu hình Panel Builder 800.

VAI TRÒ SẢN PHẨM

PP865 Đây là bảng điều khiển vận hành ABB Panel 800 dùng để trực quan hóa quy trình, điều khiển cảm ứng, cảnh báo, hiển thị xu hướng và xử lý công thức. Nó được cấu hình trong Panel Builder 800 và kết nối thông qua các giao diện Ethernet, nối tiếp và USB tích hợp; PROFIBUS DP yêu cầu một mô-đun mở rộng tùy chọn.

GHI CHÚ CẤU HÌNH

Xác nhận ABB PP865 Nhận dạng sản phẩm, nguồn điện DC 20–30 V, lỗ khoét bảng điều khiển, nối đất, cáp truyền thông được che chắn, dự án Panel Builder 800 và khả năng tương thích với hệ thống được kết nối trước khi thay thế.

👩‍💼
MUỐN GIÁ TỐT NHẤT?
Frida
Trưởng nhóm bán hàng 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
PHÂN TÍCH MÔ HÌNH

Nhận dạng mẫu PP865

PP865
Mô hình hoàn chỉnh Bảng điều khiển vận hành ABB Panel 800
DỮ LIỆU THAM CHIẾU CỦA NHÀ SẢN XUẤT ĐÃ ĐƯỢC XÁC MINH

Thông số kỹ thuật

ABB PP865 ↗
Thông tin chung−
Thương hiệuABB
Người mẫuPP865
Dòng sản phẩmBảng điều khiển 800 phiên bản 5.1
Loại sản phẩmbảng điều khiển giao diện người-máy
Phần mềm cấu hìnhBộ lắp ráp bảng điều khiển 800
Chức năng chínhTrực quan hóa, điều khiển, cảnh báo, xu hướng và công thức
Màn hình và bộ nhớ+
Trưng bàyMàn hình TFT-LCD, 64.000 màu.
Nghị quyết1024 × 768 pixel
Khu vực hiển thị hoạt động304,1 × 228,1 mm
Bề mặt cảm ứngPolyester trên kính, 1 triệu thao tác chạm
Ứng dụng flash12 MB (bao gồm cả phông chữ)
Bộ nhớ ngoàiThẻ nhớ CompactFlash loại I và II
Giao diện truyền thông+
Ethernet1 × đầu nối RJ45 có vỏ bọc
Cổng nối tiếp COM1Đầu nối RS422 / RS485, D-sub cái 25 chân
Cổng nối tiếp COM2Đầu nối RS232C, 9 chân D-sub đực
Máy chủ USBLoại A, USB 1.1, tối đa 500 mA
Thiết bị USBLoại B, USB 1.1
PROFIBUS DPYêu cầu mô-đun mở rộng tùy chọn được chỉ định.
Năng lượng và Cơ khí+
Nguồn điện+24 V DC, 20 đến 30 V DC
Dòng điện ở điện áp định mức1.2 Mức bình thường; 1.7 Mức tối đa
Kích thước phía trước398 × 304 × 6 mm
Độ sâu lắp đặt60 mm; 160 mm (bao gồm cả khe hở)
Phần cắt bảng355,5 × 278,5 mm
Cân nặng3,7 kg
Môi trường và Bảo vệ+
Bảo vệ phía trướcIP66
Bảo vệ phía sauIP20
Lắp đặt theo chiều dọc0°C đến +50°C
Lắp đặt theo chiều ngang0°C đến +40°C
Nhiệt độ bảo quản-20°C đến +70°C
Độ ẩm tương đối5% đến 85%, không ngưng tụ
Khả năng tương thích khi cài đặt+
Độ dày tấm lắp1,5 đến 9,0 mm
Tiếp đấtBảng điều khiển và bộ điều khiển phải có chung điểm nối đất tham chiếu.
Cáp truyền thôngĐược bọc cách điện; tách biệt với hệ thống dây điện cao áp.
Khả năng tương thích dự ánXác nhận phần mềm dự án Panel Builder 800 và hệ thống bảng điều khiển.
Điều kiện thay thếSao lưu dự án HMI trước khi gỡ bỏ.
Kết nối bộ điều khiểnKiểm tra trình điều khiển đã chọn, sơ đồ chân nối tiếp hoặc cài đặt Ethernet.
Nguồn: Tài liệu hướng dẫn lắp đặt và phần cứng bảng điều khiển ABB Panel 800 PP865 Phiên bản 5.1, mã số 3BSE043448R501. Các giá trị áp dụng theo điều kiện lắp đặt do ABB quy định.
Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

ABB là gì? PP865 Dùng để làm gì?−
ABB PP865 Panel 800 là giao diện người-máy hiển thị thông tin quy trình và cho phép người vận hành điều khiển thiết bị, xác nhận cảnh báo, xem xu hướng và sử dụng các công thức. Phần cứng Panel 800 phiên bản 5.1 phải chạy dự án Panel Builder 800 tương thích và giao tiếp thông qua trình điều khiển được hỗ trợ.
Các giao diện truyền thông nào được tích hợp sẵn? PP865?+
PP865 Cung cấp một cổng Ethernet RJ45 được che chắn, một cổng RS422/RS485 25 chân D-sub, một cổng RS232C 9 chân D-sub, các kết nối USB 1.1 cho máy chủ và thiết bị, và hỗ trợ CompactFlash. Trình điều khiển bộ điều khiển ABB hoặc bên thứ ba được chọn, sơ đồ chân cáp và cài đặt mạng phải phù hợp với hệ thống đã cài đặt.
Làm PP865 Bao gồm PROFIBUS DP gốc?+
KHÔNG. PP865 Đây là thực thể bảng điều khiển vận hành, và các giao diện tiêu chuẩn của nó là Ethernet, nối tiếp và USB. Hoạt động PROFIBUS DP yêu cầu mô-đun mở rộng tùy chọn được chỉ định, do đó phần cứng mở rộng, cấu hình dự án và địa chỉ bus trường phải được xác nhận riêng.
Là PP865 PLC hay mô-đun I/O?+
KHÔNG. PP865 Đây là bảng điều khiển HMI, không phải là CPU điều khiển và cũng không phải là giao diện I/O từ xa. Nó hiển thị và gửi các lệnh của người vận hành thông qua trình điều khiển giao tiếp đã được cấu hình; bộ điều khiển vẫn chịu trách nhiệm thực thi logic điều khiển và xử lý I/O trường.
Có thể PP865 Liệu có thể thay thế trực tiếp bằng mẫu Panel 800 mới hơn không?+
Không tự động. Các tấm Panel 800 đời mới hơn có thể sử dụng kích thước, lỗ khoét, bộ xử lý, cổng, phiên bản thời gian chạy và yêu cầu chuyển đổi dự án khác nhau. Việc thay thế chỉ hợp lệ sau khi kiểm tra lỗ khoét 355,5 × 278,5 mm, nguồn điện 24 V DC, giao tiếp, chuyển đổi dự án Panel Builder và khoảng không lắp đặt khả dụng.
Những điều cần xác nhận trước khi lắp đặt hoặc thay thế PP865?+
Xác nhận hoàn tất PP865 Bảng tên, điện áp 24 V DC và dải điện áp 20–30 V, kích thước mặt trước 398 × 304 mm, khoảng trống khoét lỗ và khoảng cách an toàn 160 mm, kết nối nối đất bảo vệ, giới hạn hướng môi trường xung quanh, kết nối Ethernet hoặc nối tiếp, trình điều khiển, dự án HMI đã lưu, phần mềm hệ thống và bất kỳ phê duyệt cần thiết nào.
LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Hãy xác nhận cấu hình PP865 của bạn với Frida.

Hãy chia sẻ đầy đủ thông tin về nhãn PP865, dự án Panel Builder, trình điều khiển, nguồn điện và chi tiết lắp đặt để kiểm tra khả năng tương thích, tính sẵn có và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Thông tin sản phẩm ABB PP865

Thông tin chính thức về phần cứng, hướng dẫn lắp đặt và dữ liệu kỹ thuật của ABB dành cho bảng điều khiển vận hành PP865 Panel 800, phiên bản 5.1.

PP865 Phần cứng và Lắp đặt

ABB mô tả PP865 là một thiết bị HMI Panel 800 với màn hình cảm ứng TFT 1024 × 768, Ethernet, RS232, RS422/RS485, USB 1.1, hỗ trợ CompactFlash và nguồn điện 24 V DC.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC ↗

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số lượng, phiên bản dự án Panel Builder, giao diện bộ điều khiển và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Nguồn: Tài liệu hướng dẫn phần cứng và cài đặt ABB Panel 800 PP865 Phiên bản 5.1, mã số 3BSE043448R501.

MỐI QUAN HỆ HỆ THỐNG ABB

PP865 tích hợp như thế nào vào hệ thống ABB Panel 800?

ABB ↗ là nhà sản xuất, Panel 800 là nền tảng HMI, PP865 là mô hình bảng điều khiển vận hành hoàn chỉnh và khả năng tương thích dự án Panel Builder xác định vai trò hệ thống của nó.

THƯƠNG HIỆU / NỀN TẢNGABB · Bảng điều khiển 800
→
MÔ HÌNH HOÀN CHỈNHPP865
→
VAI TRÒ SẢN PHẨMBảng điều khiển vận hành
TRƯNG BÀY

Màn hình TFT 1024 × 768

GIAO DIỆN

Ethernet · RS232 · RS422/485

CÔNG CỤ DỰ ÁN

Bộ lắp ráp bảng điều khiển 800

CUNG CẤP

24 V DC

LẮP ĐẶT VÀ MUA SẮM

Những điều cần xác nhận cho PP865

Chức năng sản phẩm

Cung cấp khả năng hiển thị trực quan quy trình cục bộ, cảnh báo, biểu đồ xu hướng và điều khiển cảm ứng trong khi giao tiếp với bộ điều khiển đã cấu hình thông qua trình điều khiển Ethernet hoặc nối tiếp đã chọn.

Mã định danh đầy đủ

PP865

THÀNH PHẦN HỆ THỐNGPP865BẢNG ĐIỀU KHIỂN 800
Kiểm tra cấu hình

Trước khi thay thế, hãy xác nhận đầy đủ thông tin trên nhãn PP865, cực tính và dải điện áp 24 V DC, kích thước mặt trước 398 × 304 mm, kích thước lỗ khoét 355,5 × 278,5 mm, dây nối đất bảo vệ, kết nối Ethernet hoặc nối tiếp, trình điều khiển và dự án HMI đã lưu.

Chi tiết báo giá

Vui lòng cung cấp đầy đủ thông tin về model, số lượng, phiên bản dự án Panel Builder, giao diện bộ điều khiển và chi tiết lắp đặt.
