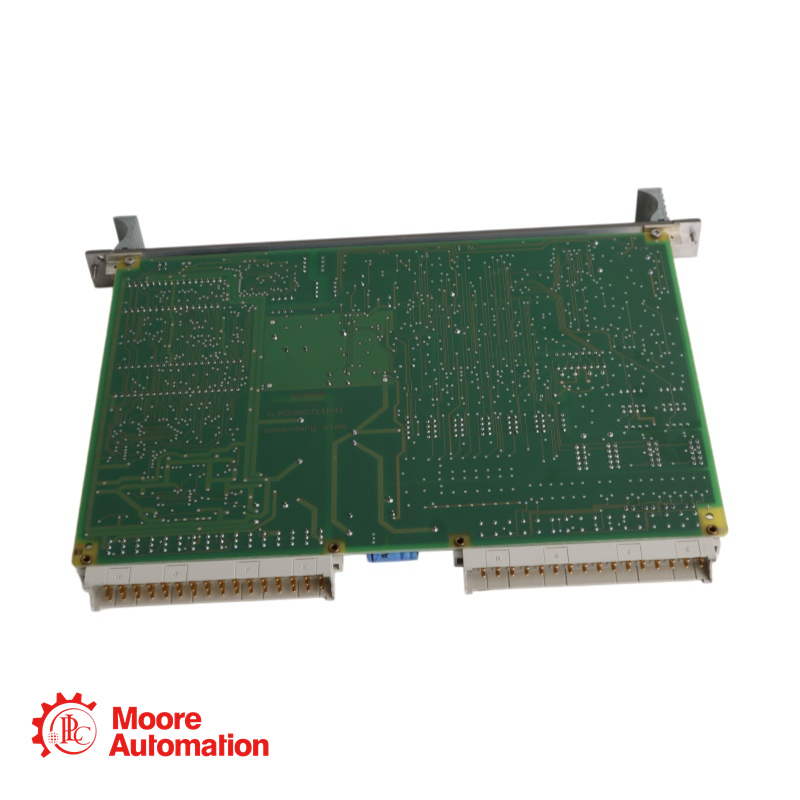

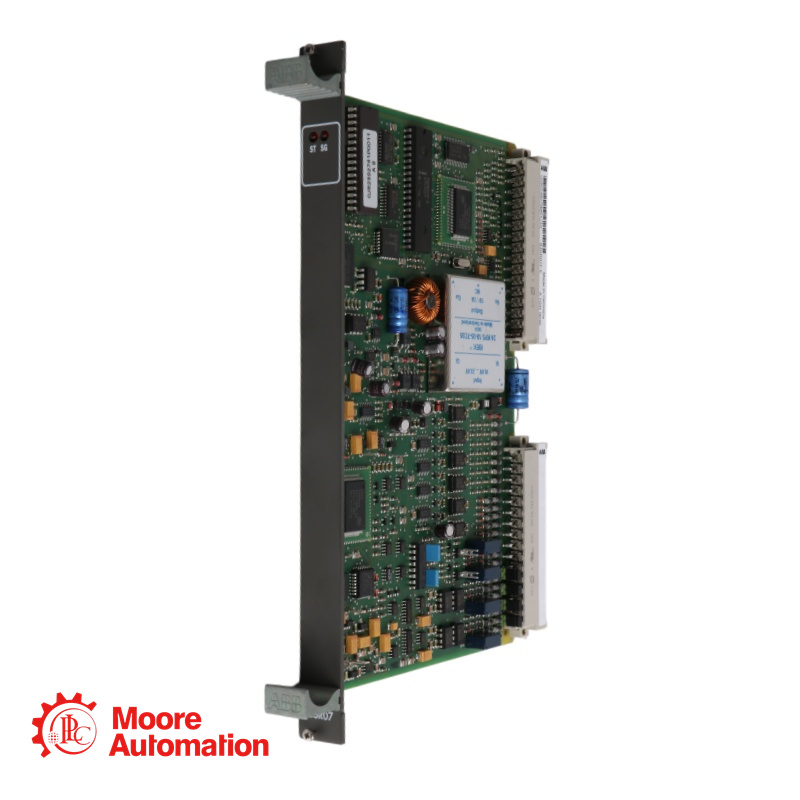

Mô-đun điều khiển ABB GJR2392700R1210 83SR07F-E

Tham số

Thông số kỹ thuật

Nhà sản xuất

ABB

Mã số sản phẩm

83SR07F-E

Mã đặt hàng / Mã số linh kiện

GJR2392700R1210

Loại sản phẩm

Mô-đun đầu vào nhị phân

Khả năng tương thích hệ thống

Dòng Procontrol P14

Đầu vào kỹ thuật số (DI)

32 kênh

Điện áp đầu vào

24V DC

Loại đầu vào

Có thể cấu hình đầu ra/đầu ra

Dòng điện đầu vào

5 mA mỗi kênh (thông thường)

Thời gian phản hồi

< 2 ms

ABB 83SR07F-E cung cấp bao nhiêu đầu vào kỹ thuật số?

Mô-đun này cung cấp 32 kênh đầu vào kỹ thuật số, biến nó trở thành một trong những mô-đun đầu vào kỹ thuật số có mật độ cao nhất hiện có cho hệ thống Procontrol P14.

Những loại thiết bị hiện trường nào có thể kết nối với 83SR07F-E?

Mô-đun này hỗ trợ nhiều loại thiết bị 24V DC, bao gồm:
Các tiếp điểm cơ khí: Công tắc giới hạn, nút nhấn, công tắc chọn, tiếp điểm rơle
Cảm biến tiệm cận 3 dây: Cả cấu hình PNP (nguồn) và NPN (đích)
Cảm biến 2 dây: Cảm biến tiệm cận cảm ứng và điện dung
Cảm biến quang điện: Loại xuyên tia, phản xạ ngược và khuếch tán
Các đầu ra của thiết bị an toàn: Màn chắn ánh sáng, cổng an toàn, tiếp điểm dừng khẩn cấp (với sự tích hợp đạt tiêu chuẩn an toàn phù hợp)

Cấu hình nguồn và cấu hình đích khác nhau như thế nào?

Chế độ Sink (NPN): Đầu vào cung cấp đường dẫn xuống đất (0V). Thiết bị trường cung cấp +24V cho đầu vào khi hoạt động.
Chế độ nguồn (PNP): Đầu vào được kết nối với +24V bên trong. Thiết bị trường cung cấp đường dẫn nối đất (0V) khi hoạt động.
Module 83SR07F-E hỗ ​​trợ cấu hình riêng cho từng kênh, cho phép kết nối nhiều loại thiết bị khác nhau trên cùng một module.

Mô-đun này có cung cấp khả năng cách ly giữa các kênh không?

Mô-đun này cung cấp khả năng cách ly quang học giữa các đầu vào trường và mạch logic phía sau. Các kênh chia sẻ một điện áp tham chiếu chung (thường là 0V hoặc +24V tùy thuộc vào cấu hình nguồn/tải), nhưng được cách ly khỏi hệ thống điều khiển để chống nhiễu.
