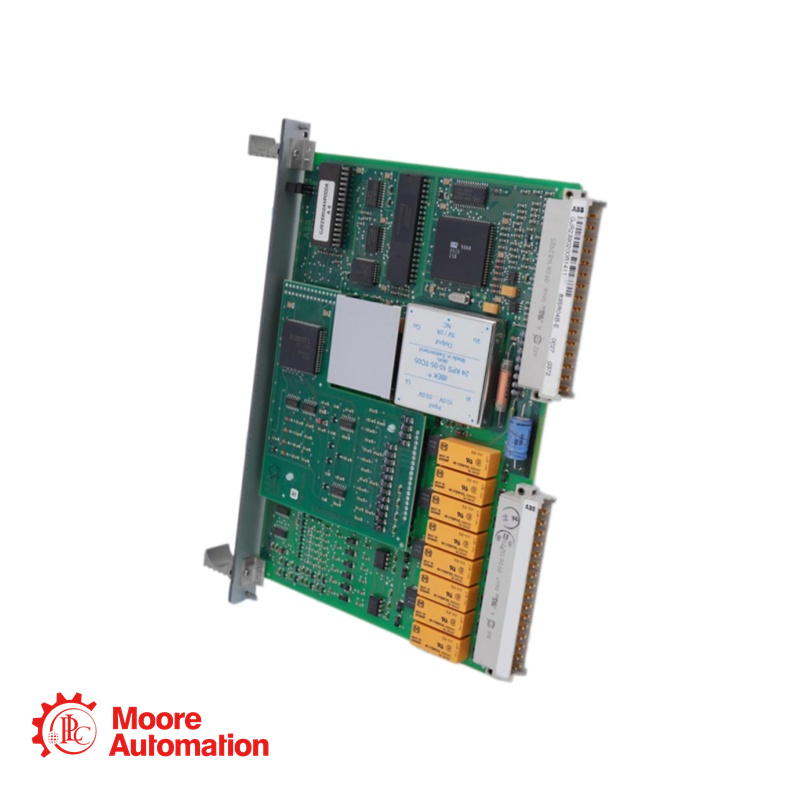

Mô-đun điều khiển đa năng ABB GJR2390200R1411 83SR04AE

Tham số

Thông số kỹ thuật

Nhà sản xuất

ABB

Mã số sản phẩm

83SR04A-E

Mã đặt hàng / Mã số linh kiện

GJR2390200R1411

Loại sản phẩm

Mô-đun đầu vào/đầu ra nhị phân

Khả năng tương thích hệ thống

Dòng Procontrol P14

Cấu hình I/O

Đầu vào/đầu ra kỹ thuật số có thể cấu hình

Đầu vào kỹ thuật số (DI)

16 kênh (tối đa)

Đầu ra kỹ thuật số (DO)

16 kênh (tối đa)

Tổng số lần I/O

Tối đa 32 điểm kỹ thuật số

Điện áp đầu vào

24V DC (có thể cấu hình nguồn/tải)

Loại đầu ra

Rơle bán dẫn, 24V DC / 0.5A mỗi kênh

Thời gian phản hồi

< 2 ms (thông thường)

Giao thức truyền thông

MODBUS, CANopen, RS485 (qua bảng mạch chính)

Lớp bảo vệ

IP20

Sự cách ly

Cách ly quang học giữa các trường

Điểm khác biệt giữa 83SR04AE và 83SR04C-E là gì?

Cả hai mô-đun đều có cùng mã số sản phẩm GJR2390200R1411 và thuộc dòng 83SR04 dành cho Procontrol P14. Mô-đun 83SR04C-E là phiên bản cải tiến mới hơn với thời gian phản hồi được nâng cao (< 1 ms so với... < 83SR04AE là phiên bản gốc; cả hai đều tương thích về chức năng trong cùng một kiến ​​trúc hệ thống.

Bộ định tuyến ABB GJR2390200R1411 cung cấp bao nhiêu điểm I/O kỹ thuật số?

Mô-đun hỗ trợ tối đa 16 đầu vào kỹ thuật số và 16 đầu ra kỹ thuật số, tổng cộng lên đến 32 điểm kỹ thuật số trên mỗi mô-đun. Tỷ lệ đầu vào/đầu ra thực tế có thể được cấu hình dựa trên nhu cầu ứng dụng, cho phép linh hoạt trong thiết kế hệ thống.

Dòng điện định mức của các đầu ra kỹ thuật số là bao nhiêu?

Mỗi đầu ra kỹ thuật số có định mức 0,5A ở 24V DC (loại rơle bán dẫn). Điều này phù hợp để điều khiển trực tiếp các nam châm điện nhỏ, cuộn dây rơle, đèn báo và giao tiếp với các đầu vào phía sau. Đối với tải dòng điện cao hơn, nên sử dụng rơle trung gian bên ngoài.

Có thể sử dụng 83SR04AE với các thiết bị hiện trường 120V AC không?

Không. Mô-đun này được thiết kế để hoạt động với điện áp 24V DC. Các thiết bị hiện trường yêu cầu điện áp AC hoặc điện áp DC cao hơn sẽ cần rơle giao diện bên ngoài hoặc mô-đun cách ly.
