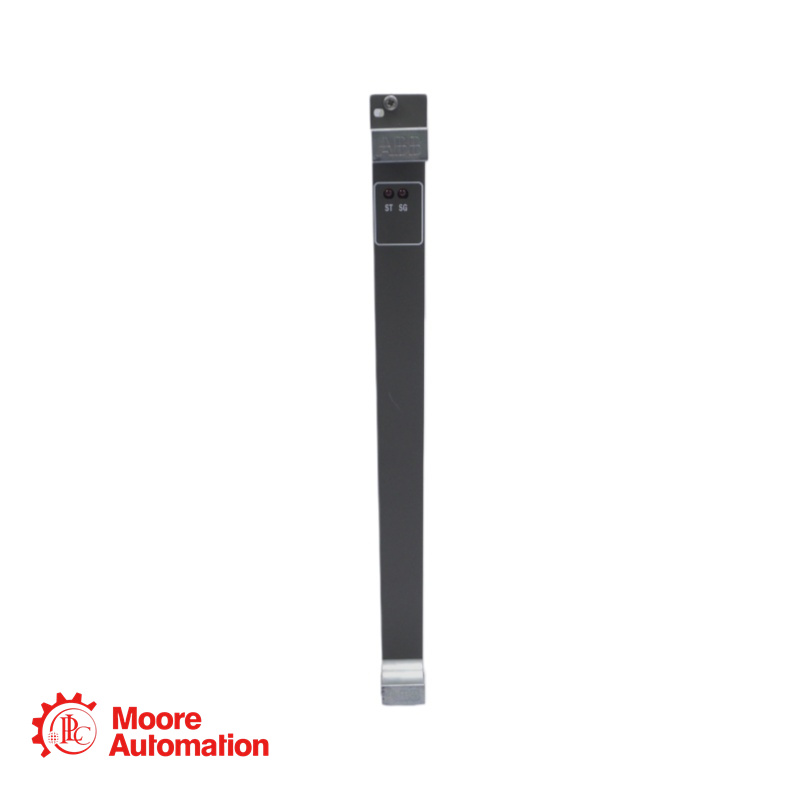

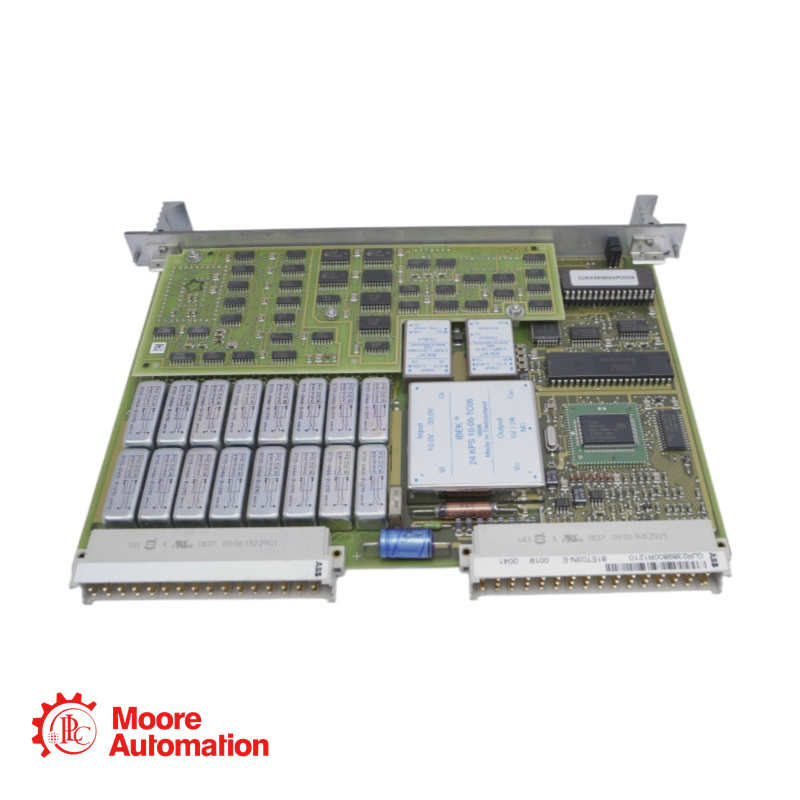

Mô-đun đầu vào nhiệt độ ABB GJR2389800R1210 81ET03N-E

Tham số

Thông số kỹ thuật

Nhà sản xuất

ABB

Mã số sản phẩm

81ET03N-E

Mã đặt hàng / Mã số linh kiện

GJR2389800R1210

Loại sản phẩm

Mô-đun đầu vào nhiệt độ

Khả năng tương thích hệ thống

Bộ điều khiển Procontrol P14, Hệ thống 800xA, Dòng sản phẩm AC 800M

Kênh đầu vào

8 kênh

Các loại cảm biến được hỗ trợ

Cặp nhiệt điện, RTD (Pt100, Ni100, v.v.), tín hiệu mV

Phạm vi tín hiệu đầu vào

±50 mV, 0–10V, 0–20mA, 4–20mA (có thể cấu hình)

Độ phân giải ADC

24 bit

Phạm vi đo nhiệt độ

-40°C đến +150°C

Sự chính xác

±0,5°C @ 25°C

Tốc độ lấy mẫu

10 mẫu/giây

Loại bỏ chế độ chung

>120 dB @ 50/60 Hz

Trở kháng đầu vào

>1 MΩ

Sự cách ly

500V AC (từ trường đến mạch logic)

Giao thức truyền thông

Modbus RTU

Điện áp hoạt động

24V DC

Mức tiêu thụ điện năng

4W (tối đa)

Nhiệt độ hoạt động

-25°C đến +70°C

Nhiệt độ bảo quản

-40°C đến +85°C

ABB 81ET03N-E cung cấp bao nhiêu kênh đầu vào nhiệt độ?

Mô-đun này cung cấp 8 kênh đầu vào độc lập, mỗi kênh có thể được cấu hình cho các loại cảm biến và phạm vi đo khác nhau. Mật độ kênh cao này làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu nhiều điểm giám sát nhiệt độ từ một mô-đun duy nhất.

Những loại cảm biến nhiệt độ nào tương thích với 81ET03N-E?

Mô-đun này hỗ trợ một loạt các cảm biến toàn diện, bao gồm:
Cặp nhiệt điện: Các loại J, K, T, E, R, S, B, N
Các loại RTD: Pt100, Pt1000, Ni100, Ni1000 (cấu hình 2, 3 và 4 dây)
Nguồn điện áp milivolt: Đầu vào trực tiếp ±50 mV
Tín hiệu tương tự: 0–10V và 4–20mA với bộ lọc tín hiệu ngoài.

Độ chính xác đo của thiết bị ABB 81ET03N-E là bao nhiêu?

Mô-đun này cung cấp độ chính xác ±0,5°C ở nhiệt độ môi trường 25°C, với độ phân giải 24 bit mang lại độ chi tiết đo lường vượt trội. Hiện tượng trôi nhiệt độ được giảm thiểu thông qua các thuật toán bù tiên tiến.

Thiết bị 81ET03N-E sử dụng giao thức truyền thông nào?

Mô-đun này giao tiếp thông qua giao thức Modbus RTU, cho phép tích hợp liền mạch với ABB Procontrol P14, System 800xA và các hệ thống của bên thứ ba. Giao thức tiêu chuẩn này đảm bảo khả năng tương thích rộng rãi và đơn giản hóa việc tích hợp hệ thống.

Điểm khác biệt giữa 81ET03N-E và 81ET03E là gì?

81ET03N-E là phiên bản hiện tại với các tính năng được nâng cấp, bao gồm:
Mật độ kênh cao hơn (8 kênh so với các phiên bản mật độ thấp hơn trước đây)
Độ phân giải ADC 24 bit được cải thiện
Hỗ trợ dải nhiệt độ mở rộng (-40°C đến +150°C)
Khả năng chống nhiễu được nâng cao với CMRR >120 dB
Cập nhật quy trình tìm nguồn cung ứng linh kiện để kéo dài vòng đời sản phẩm.
