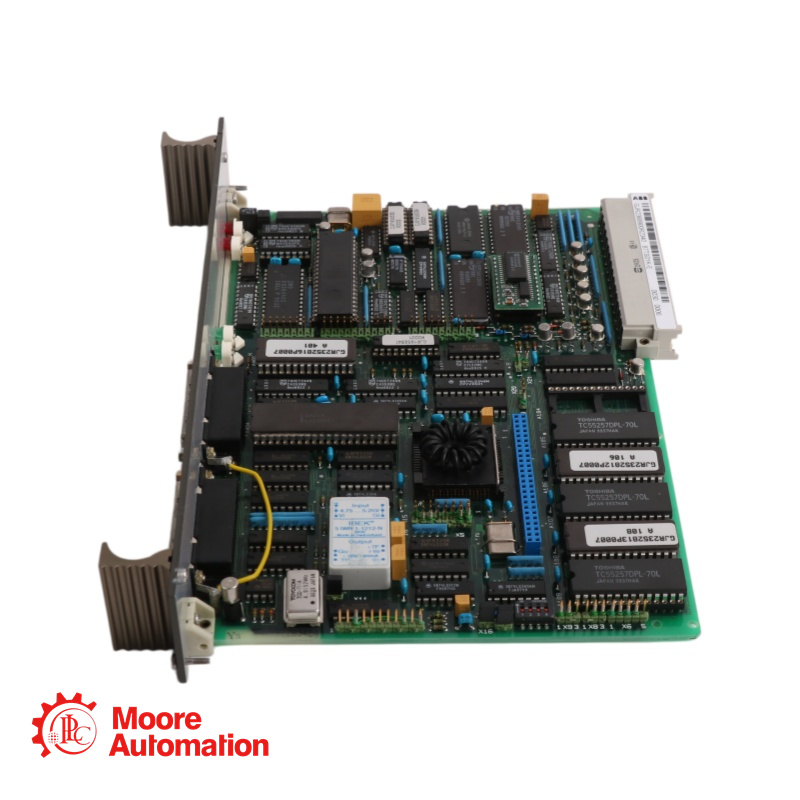

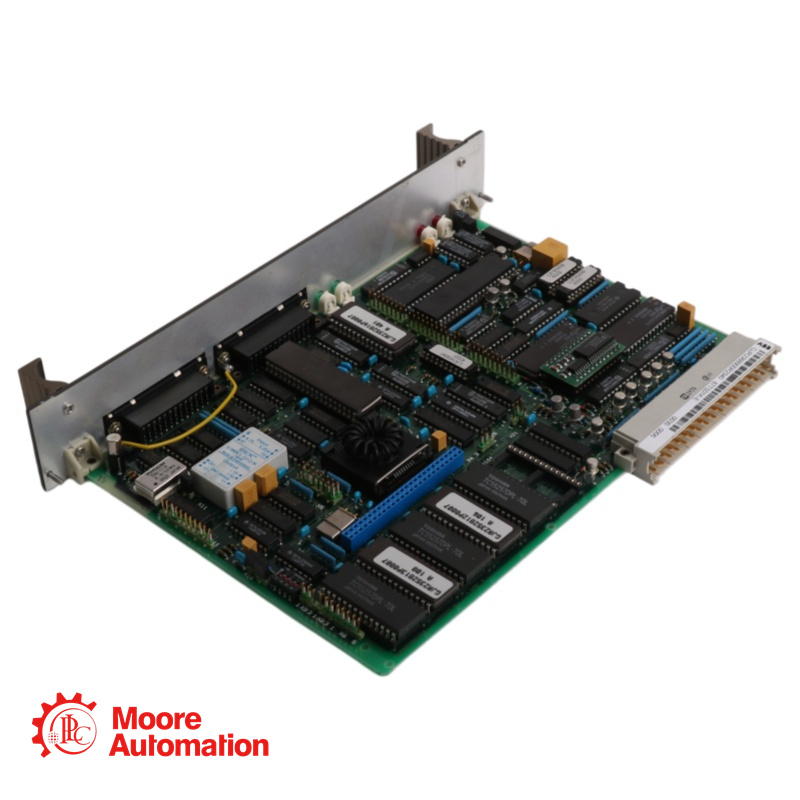

Mô-đun khớp nối ABB GJR2368900R1348 87TS01K-E

Tham số

Thông số kỹ thuật

Nhà sản xuất

ABB (Brown Boveri & Cie)

Mã số sản phẩm

87TS01K-E

Mã đặt hàng / Mã số linh kiện

GJR2368900R1348

Loại sản phẩm

Mô-đun ghép nối / Mô-đun giao diện hệ thống

Khả năng tương thích hệ thống

Dòng PROCONTROL P14

Chức năng chính

Kết nối giao tiếp giữa các hệ thống, giao diện nối tiếp cho các hệ thống bên ngoài

Loại giao diện

RS232C / RS422 (nối tiếp)

Điện áp đầu vào

Điện áp tối đa 25 V

Điện áp đầu ra

Điện áp tối đa 12 V

Dòng điện đầu ra

10 mA

Dòng điện ngắn mạch

Tối đa 150 mA

Chức năng chính của mô-đun khớp nối ABB 87TS01K-E là gì?

Module ghép nối 87TS01K-E cung cấp các giao diện truyền thông nối tiếp (RS232C hoặc RS422) để kết nối các hệ thống bên ngoài với hệ thống điều khiển phân tán PROCONTROL P14. Nó cho phép kết nối với các Trạm vận hành quy trình (POS), hệ thống lập trình/chẩn đoán (PDDS), Trạm chẩn đoán điều khiển (CDS) và máy tính bên ngoài.

Điểm khác biệt giữa GJR2368900R1348 và các biến thể 87TS01K-E khác là gì?

Dòng sản phẩm 87TS01K-E bao gồm nhiều mã đặt hàng với các hậu tố khác nhau. Biến thể GJR2368900R1348 được cấu hình đặc biệt cho các ứng dụng ghép nối nối tiếp PROCONTROL P14. Các biến thể khác (ví dụ: R1510, R2200) có thể có cấu hình I/O khác nhau, khả năng tương thích hệ thống (800xA so với PROCONTROL) hoặc trọng tâm chức năng khác nhau (đầu vào nhiệt độ so với ghép nối truyền thông).

Những hệ thống ngoại vi nào có thể kết nối với 87TS01K-E?

Mô-đun này hỗ trợ kết nối với:
POS (Trạm vận hành quy trình): Dùng làm giao diện người vận hành và trực quan hóa quy trình.
PDDS (Hệ thống Lập trình, Chẩn đoán và Hiển thị): Dùng cho kỹ thuật hệ thống và chẩn đoán.
CDS (Trạm Chẩn đoán Điều khiển): Dùng để chẩn đoán hệ thống ở cấp độ cao.
Máy tính rời: Bất kỳ hệ thống máy tính nào có giao diện nối tiếp RS232C hoặc RS422 tương thích.

Thông số kỹ thuật điện của giao diện nối tiếp là gì?

Mô-đun này chấp nhận điện áp đầu vào lên đến ±25 V và cung cấp điện áp đầu ra lên đến ±12 V với dòng điện đầu ra tối đa 10 mA. Chức năng bảo vệ ngắn mạch được cung cấp lên đến 150 mA.

Thiết bị 87TS01K-E có tương thích với hệ thống ABB System 800xA không?

Module 87TS01K-E chủ yếu được thiết kế cho hệ thống PROCONTROL P14. Đối với các ứng dụng hệ thống 800xA, thường cần các module ghép nối hoặc giao diện truyền thông khác, mặc dù một số biến thể của dòng 87TS01K-E có thể tương thích chéo tùy thuộc vào mã đặt hàng cụ thể.
