Mô-đun đầu ra kỹ thuật số 8 kênh ABB DO561 1TNE968902R2201
Mô-đun đầu ra kỹ thuật số 8 kênh ABB DO561 1TNE968902R2201
Mô-đun đầu ra kỹ thuật số 8 kênh ABB DO561 1TNE968902R2201

Mô-đun đầu ra kỹ thuật số 8 kênh ABB DO561 1TNE968902R2201

ABB S500-eCo · ĐẦU RA KỸ THUẬT SỐ

DO561

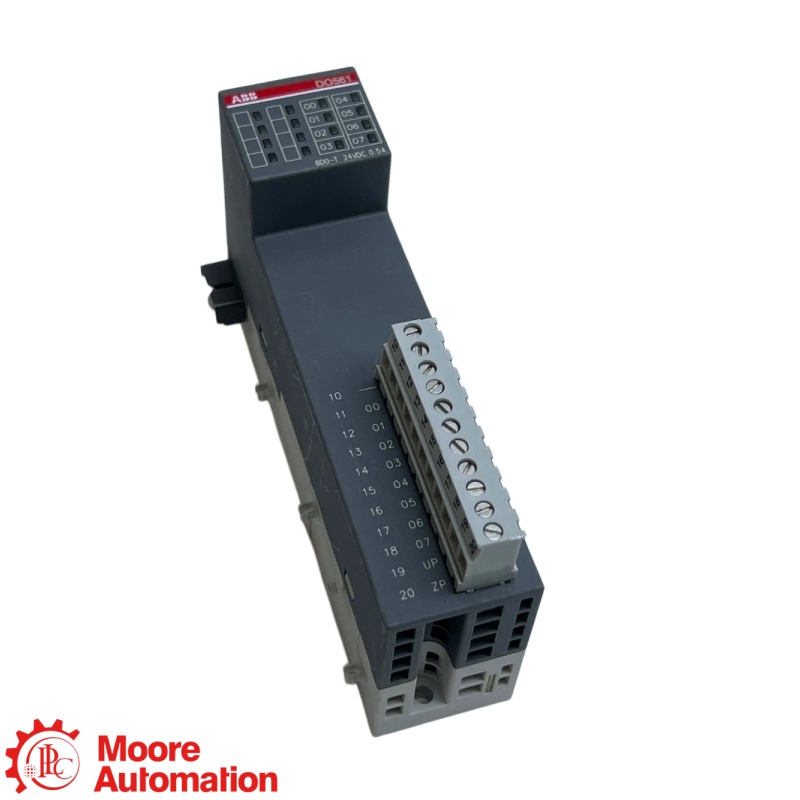

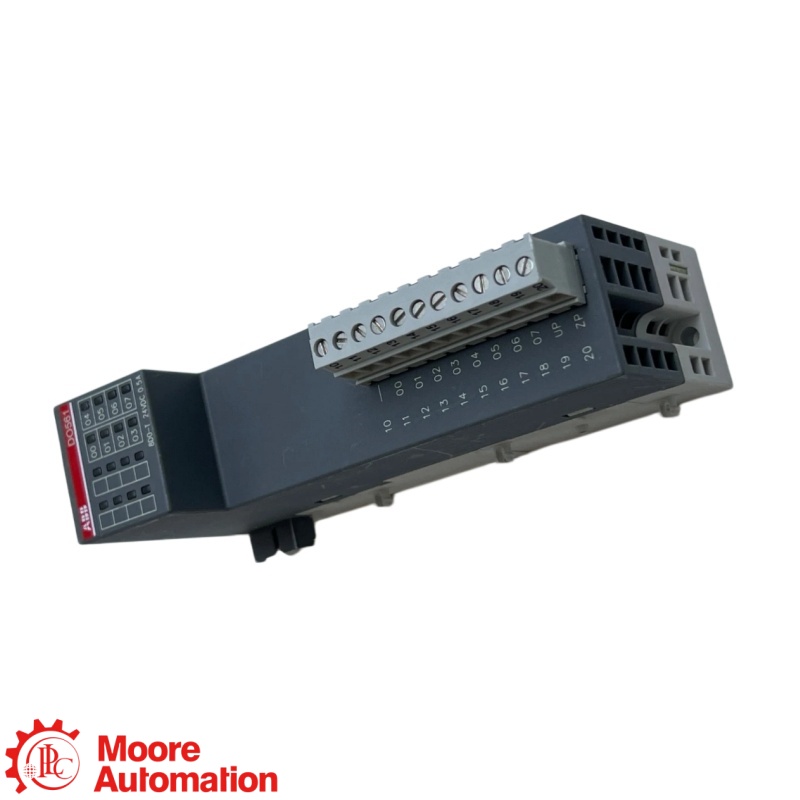

Cái ABB DO561 Đây là mô-đun đầu ra kỹ thuật số S500-eCo với tám đầu ra transistor 24 V DC, định mức 0,5 A mỗi kênh trong một nhóm cách ly.

ĐẦU RA8 transistor DO
TRỌNG TẢI24 V DC · 0,5 A
NHÓM1 nhóm biệt lập
PHẦN CUỐIKhối 11 chân
NHÀ SẢN XUẤTABB
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINH● Hình ảnh và video sản phẩm sẽ được cung cấp sau khi yêu cầu báo giá.
YÊU CẦU BÁO GIÁ
hỏi ngay
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
ABB ↗ABB S500-eCo · ĐẦU RA KỸ THUẬT SỐ
Mô-đun đầu ra kỹ thuật số S500-eCo

DO561

1TNE968902R2201

Mô-đun đầu ra transistor 8 kênh · 24 V DC · 0,5 A mỗi kênh · một nhóm cách ly · khối đầu nối 11 chân.

VAI TRÒ SẢN PHẨM

DO561 Cung cấp tám đầu ra transistor để chuyển mạch tải trường 24 V DC trong các trạm I/O tập trung AC500 hoặc phân tán S500.

GHI CHÚ CẤU HÌNH

Xác nhận số đơn hàng 1TNE968902R2201Khối đấu nối 11 chân, nguồn cấp điện DC 24V, nhóm đầu ra, dòng tải trường và dự án bộ điều khiển trước khi thay thế.

👩‍💼
MUỐN GIÁ TỐT NHẤT?
Frida
Trưởng nhóm bán hàng 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
PHÂN TÍCH SỐ ĐƠN HÀNG

Cấu trúc của mã số đặt hàng DO561 như thế nào?

DO
Chức năng mô-đunĐầu ra kỹ thuật số
561
Tên gọi mẫuPhiên bản S500-eCo 8 kênh
1TNE968902R2201
Số đơn đặt hàng ABBTham khảo bài viết đầy đủ
DỮ LIỆU KỸ THUẬT ĐÃ ĐƯỢC KIỂM

Thông số kỹ thuật

ABB DO561 ↗
Thông tin chung−
Thương hiệuABB
Người mẫuDO561
Số đơn hàng1TNE968902R2201
Loại sản phẩmMô-đun đầu ra kỹ thuật số
Dòng sản phẩmAC500 / S500-eCo
Cấu hình kênh8 đầu ra transistor
Thông số đầu ra và dữ liệu điện+
Công nghệ đầu raĐầu ra transistor 24 V DC
Kênh đầu ra8
Điện áp tải định mức24 V DC
Dòng điện tải định mức0,5 A mỗi kênh
Nhóm đầu raMột nhóm biệt lập
Kết nối trườngKhối đấu dây 11 chân
Chức năng chínhChuyển mạch tải trường 24 V DC
Tích hợp hệ thống+
Nền tảng tự động hóaABB AC500 / S500-eCo
Sử dụng nhà gaHệ thống I/O AC500 tập trung hoặc S500 phân tán
Bố cục kênh8 đầu ra trong một nhóm riêng biệt
Yêu cầu cuối cùngKhối đấu nối 11 chân phù hợp
Cấu hình dự ánNhập phần cứng DO561 và lập bản đồ kênh
Khả năng tương thích tảiTải chuyển mạch transistor 24 V DC
Mã định danh thay thếMã số đơn hàng: 1TNE968902R2201
Điện năng và lắp đặt+
Cung cấp quy trình24 V DC
Giới hạn tải trên mỗi kênh0,5 A
Cơ sở đấu dâyMột nhóm đầu ra riêng biệt
Ghép nối thiết bị đầu cuốiĐầu nối trường 11 chân
Kiểm tra dự ánDanh mục phần cứng bộ điều khiển và địa chỉ kênh
Kiểm tra trước khi cấp điệnCực tính, dòng tải và đấu dây nhóm
Vận hànhKiểm tra từng kết quả đầu ra với tải thực tế.
Bảo vệ và khả năng tương thích+
Bảo vệ kênhBảo vệ ngắn mạch và quá tải
Bố trí cách lyMột nhóm đầu ra riêng biệt
Lớp tải tương thíchTải trường chuyển mạch transistor 24 V DC
Điều kiện thay thếCần phải khớp chính xác số đơn đặt hàng, thiết bị đầu cuối và dự án.

Nguồn: Bảng dữ liệu ABB DO561 3ADR010054. Các giá trị áp dụng cho đơn đặt hàng số 1TNE968902R2201 theo điều kiện vận hành do ABB quy định.

Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Là gì DO561 Dùng để làm gì?+
DO561 Đây là mô-đun đầu ra kỹ thuật số ABB S500-eCo dùng để chuyển mạch tám tải trường 24 V DC. Các kênh 0,5 A của nó chia sẻ một nhóm cách ly và yêu cầu khối đấu nối 11 chân phù hợp cùng cấu hình dự án AC500/S500.
Làm DO561 Cung cấp đầu ra rơle?+
KHÔNG. DO561 Thiết bị này cung cấp đầu ra transistor 24V DC thay vì tiếp điểm rơle, do đó tải kết nối, cực tính nguồn và giới hạn 0,5A mỗi kênh phải phù hợp với việc chuyển mạch transistor.
Các kênh đầu ra được thiết lập như thế nào? DO561 đã sắp xếp?+
DO561 Có tám đầu ra được bố trí thành một nhóm riêng biệt. Việc đấu dây tại hiện trường và cấp nguồn cho nhóm phải tuân theo sơ đồ ABB DO561 và sử dụng khối đấu nối 11 chân tương ứng.
Làm thế nào DO561 Khác với mô-đun đầu ra rơle?+
Khác với mô-đun rơle, DO561 Công tắc này chuyển mạch tải 24V DC bằng điện tử và có định mức 0,5A mỗi kênh. Sản phẩm thay thế chỉ tương thích khi loại tải, dòng điện, khối đấu nối và dự án bộ điều khiển đều khớp nhau.
Những gì cần kiểm tra trước khi thay thế DO561?+
Trước khi thay thế DO561 Xác nhận số đơn hàng 1TNE968902R2201, khối đấu nối 11 chân, nguồn cấp điện 24 V DC, sơ đồ đấu dây nhóm, dòng tải và thông tin phần cứng AC500/S500.
Điều kiện lắp đặt nào áp dụng cho DO561 ?+
Cài đặt DO561 Trong trạm AC500/S500-eCo được hỗ trợ với khối đấu nối được chỉ định và hệ thống thông gió tủ không bị cản trở. Kiểm tra cực tính và mọi tải trường trước khi cấp điện cho các đầu ra.
Những thông tin nào nên được bao gồm trong một DO561 cuộc điều tra?+
DO561 MỘT
LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Hãy xác nhận cấu hình DO561 của bạn với Frida.

Vui lòng cung cấp đầy đủ số đơn đặt hàng, khối đấu nối 11 chân, chi tiết dự án AC500/S500 và thông tin tải thực tế để kiểm tra khả năng tương thích, tính sẵn có và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Thông tin sản phẩm ABB DO561

Thông tin sản phẩm và thông số kỹ thuật chính thức của ABB cho DO561, mã số đặt hàng 1TNE968902R2201.

Dữ liệu kỹ thuật DO561

ABB DO561 là mô-đun đầu ra kỹ thuật số S500-eCo với tám đầu ra transistor 24 V DC, định mức 0,5 A mỗi kênh trong một nhóm cách ly. Vui lòng xác nhận mã số đặt hàng 1TNE968902R2201, khối đầu cuối 11 chân, nguồn cấp điện 24 V DC, dòng tải, nhóm đầu ra và hỗ trợ bộ điều khiển hoặc giao diện truyền thông trước khi thay thế.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC ↗

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số đơn đặt hàng, số lượng, phiên bản phần cứng, bộ điều khiển hoặc giao diện đã lắp đặt và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Nguồn: Tài liệu kỹ thuật ABB DO561 3ADR010054 từ tài liệu chính thức của ABB.

MỐI QUAN HỆ HỆ THỐNG ABB

DO561 phù hợp như thế nào với hệ thống I/O AC500 / S500-eCo?

ABB ↗ Nhà sản xuất là AC500/S500-eCo I/O, bối cảnh nền tảng là DO561, model hoàn chỉnh và vai trò của sản phẩm là mô-đun đầu ra kỹ thuật số.

THƯƠNG HIỆU / NỀN TẢNGABB · AC500 / S500-eCo I/O
→
MÔ HÌNH HOÀN CHỈNHDO561
→
VAI TRÒ SẢN PHẨMMô-đun đầu ra kỹ thuật số
ĐẦU RA

8 transistor DO

TRỌNG TẢI

24 V DC · 0,5 A

NHÓM

1 nhóm biệt lập

PHẦN CUỐI

Khối 11 chân

LẮP ĐẶT VÀ MUA SẮM

Những điều cần xác nhận đối với DO561

Chức năng sản phẩm

Cung cấp tám đầu ra transistor để chuyển mạch tải trường 24 V DC trong các trạm I/O tập trung AC500 hoặc phân tán S500.

Mã định danh đầy đủ

1TNE968902R2201

THÀNH PHẦN HỆ THỐNGDO561MÔ-ĐUN ĐẦU RA KỸ THUẬT SỐ
Kiểm tra cấu hình

Vui lòng xác nhận mã số đơn hàng 1TNE968902R2201, khối đấu nối 11 chân, nguồn cấp điện 24 V DC, dòng tải, nhóm đầu ra và hỗ trợ bộ điều khiển hoặc giao diện truyền thông trước khi thay thế.

Chi tiết báo giá

Vui lòng cung cấp số đơn hàng, số lượng, phiên bản, phần cứng đã lắp đặt và thông tin ứng dụng.
