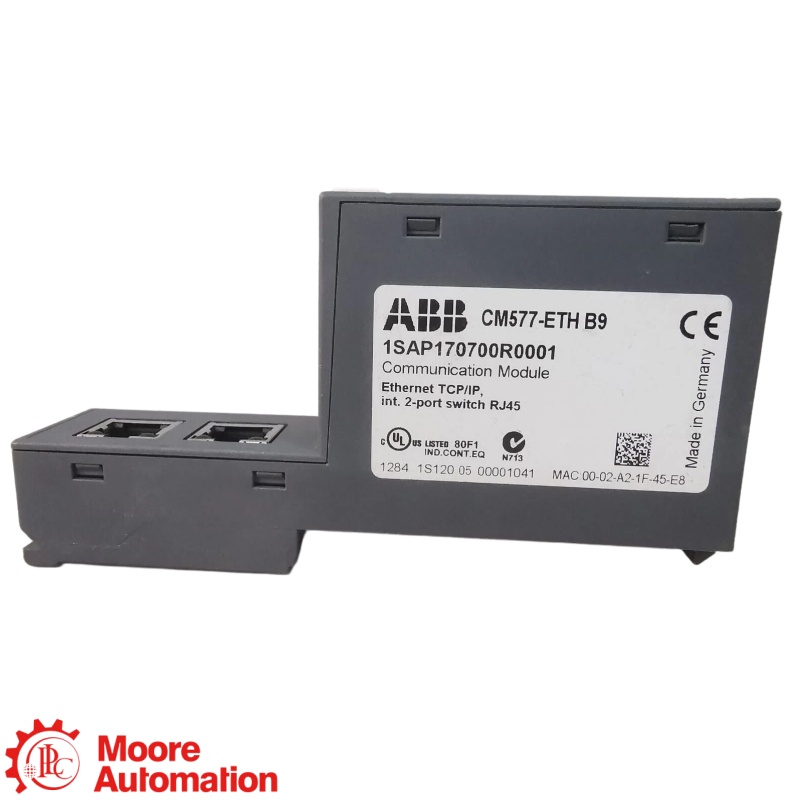

Mô-đun Ethernet ABB CM577-ETH 1SAP170700R0001
Mô-đun Ethernet ABB CM577-ETH 1SAP170700R0001
Mô-đun Ethernet ABB CM577-ETH 1SAP170700R0001

Mô-đun Ethernet ABB CM577-ETH 1SAP170700R0001

ABB AC500 · Truyền thông Ethernet

CM577-ETH

Cái ABB CM577-ETH Đây là một mô-đun truyền thông Ethernet AC500 với hai cổng RJ45, một bộ chuyển mạch tích hợp, hoạt động ở tốc độ 10/100 Mbit/s và hỗ trợ TCP/IP, UDP/IP và Modbus TCP.

MÔ-ĐUNGiao tiếp Ethernet
CẢNG2 cổng RJ45
TỐC ĐỘ10 / 100 Mbit/s
GIAO THỨCTCP/IP · UDP/IP
NHÀ SẢN XUẤTABB
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINH● Hình ảnh và video sản phẩm sẽ được cung cấp sau khi yêu cầu báo giá.
YÊU CẦU BÁO GIÁ
hỏi ngay
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
ABB ↗ABB AC500 · Truyền thông Ethernet
Mô-đun truyền thông Ethernet AC500

CM577-ETH

1SAP170700R0001

Mô-đun giao tiếp Ethernet · 2 × RJ45 · 10 / 100 Mbit/s · TCP/IP, UDP/IP và Modbus TCP.

VAI TRÒ SẢN PHẨM

CM577-ETH Bổ sung khả năng kết nối Ethernet chuyển mạch và các dịch vụ truyền thông dựa trên TCP/IP được hỗ trợ cho bộ điều khiển ABB AC500.

GHI CHÚ CẤU HÌNH

Xác nhận số đơn hàng 1SAP170700R0001Trước khi thay thế, cần kiểm tra CPU và firmware của AC500, cài đặt IP, cấu hình giao thức, cấu trúc liên kết hai cổng, hệ thống dây mạng và dự án bộ điều khiển.

👩‍💼
MUỐN GIÁ TỐT NHẤT?
Frida
Trưởng nhóm bán hàng 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
PHÂN TÍCH SỐ ĐƠN HÀNG

Cấu trúc của mã số đặt hàng CM577-ETH

CM577
Mô-đun truyền thôngGiao diện Ethernet
ETH
Biến thể mạngEthernet công nghiệp
1SAP170700R0001
Số đơn đặt hàng ABBTham khảo bài viết đầy đủ
DỮ LIỆU KỸ THUẬT ĐÃ ĐƯỢC KIỂM

Thông số kỹ thuật

ABB CM577-ETH ↗
Thông tin chung−
Thương hiệuABB
Người mẫuCM577-ETH
Số đơn hàng1SAP170700R0001
Loại sản phẩmMô-đun truyền thông Ethernet
Dòng sản phẩmAC500
Giao diện Ethernet2 cổng RJ45 có chức năng chuyển mạch
Dữ liệu Ethernet và Giao thức+
Kết nối Ethernet2 cổng RJ45
Chức năng mạng tích hợpBộ chuyển mạch Ethernet hai cổng
Tốc độ chuyển đổi10/100 Mbit/s
Giao thức InternetTCP/IP và UDP/IP
Giao thức công nghiệpModbus TCP
Giao diện điều khiểnMô-đun truyền thông ABB AC500
Mã định danh thay thếMã số đơn hàng: 1SAP170700R0001
Cấu hình mạng+
Thông số IPPhải phù hợp với kế hoạch mạng điều khiển và mạng lưới nhà máy.
Mạng con và cổngCấu hình cho mạng đã cài đặt
Cấu trúc cổngHai cổng RJ45 thuộc về bộ chuyển mạch tích hợp.
Dịch vụ TCP/UDPChỉ bật những tùy chọn cần thiết cho ứng dụng.
Modbus TCPÁnh xạ địa chỉ và vai trò máy khách/máy chủ trong dự án
Sao lưu dự ánLưu cài đặt ứng dụng và giao tiếp AC500.
Thay thế thiết bịKhôi phục địa chỉ và tham số giao thức
Điện năng và lắp đặt+
Cáp EthernetSử dụng cáp xoắn đôi công nghiệp và đầu nối RJ45.
Tốc độ mạng10 hoặc 100 Mbit/s tùy thuộc vào thiết bị được kết nối.
Kiểm tra cấu trúc liên kếtXác nhận cả hai kết nối cổng chuyển mạch
Tiếp đất và EMCHãy làm theo hướng dẫn lắp đặt tủ điện và đi dây cáp của ABB.
Kiểm tra bộ điều khiểnXác nhận hỗ trợ CPU và firmware
Kiểm tra trước khi cấp điệnXác minh tính duy nhất của địa chỉ IP và đường dẫn cáp.
Vận hànhKiểm tra liên kết, độ trễ (ping) và trao đổi giao thức ứng dụng.
Khả năng tương thích và chẩn đoán+
Khả năng tương thích với bộ điều khiểnYêu cầu CPU và firmware tương thích với ABB AC500.
Khả năng tương thích mạngThiết bị Ethernet 10/100 Mbit/s
Khả năng tương thích giao thứcCác ứng dụng TCP/IP, UDP/IP và Modbus TCP
Điều kiện thay thếSố đơn đặt hàng, gói IP, sơ đồ mạng và dự án phải được khôi phục.

Nguồn: Sổ tay giao diện truyền thông ABB AC500 2CDC125017M0202 cho đơn đặt hàng CM577-ETH số 1SAP170700R0001.

Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Là gì CM577-ETH Dùng để làm gì?+
CM577-ETH Đây là một mô-đun truyền thông Ethernet ABB AC500 cung cấp hai cổng RJ45 có chức năng chuyển mạch và hỗ trợ giao tiếp ứng dụng TCP/IP, UDP/IP và Modbus TCP.
Hai cổng RJ45 đó có hoạt động không? CM577-ETH Các thiết bị Ethernet riêng biệt?+
Không. Hai đầu nối RJ45 trên CM577-ETH Chúng thuộc về bộ chuyển mạch tích hợp của mô-đun. Chúng mở rộng cùng một giao diện truyền thông và phải tuân theo một kế hoạch IP và cấu trúc liên kết được phối hợp.
Tốc độ mạng nào CM577-ETH ủng hộ?+
CM577-ETH Hỗ trợ Ethernet 10 và 100 Mbit/s. Tốc độ kết nối, cáp và các thiết bị chuyển mạch được kết nối phải tương thích với nhau.
Làm thế nào CM577-ETH Khác với giao diện I/O PROFINET?+
Không giống như giao diện thiết bị I/O PROFINET chuyên dụng, CM577-ETH Tài liệu này hỗ trợ giao tiếp TCP/IP, UDP/IP và Modbus TCP. Giao thức của dự án điều khiển và giao thức của thiết bị đối tác phải phù hợp với dịch vụ dự định.
Những gì cần kiểm tra trước khi thay thế CM577-ETH?+
Trước khi thay thế CM577-ETH Xác nhận số đơn hàng 1SAP170700R0001, hỗ trợ CPU và firmware AC500, địa chỉ IP, mạng con, cổng mặc định, các giao thức được kích hoạt, cấu trúc liên kết cổng và ứng dụng bộ điều khiển.
Điều kiện lắp đặt nào áp dụng cho CM577-ETH ?+
Cài đặt CM577-ETH Với hệ thống cáp Ethernet công nghiệp, tiếp đất đúng cách và địa chỉ IP duy nhất cho mạng lưới nhà máy. Khôi phục cài đặt dự án và kiểm tra từng giao thức cần thiết sau khi khởi động.
Những thông tin nào nên được bao gồm trong một CM577-ETH cuộc điều tra?+
CM577-ETH MỘT
LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Hãy xác nhận cấu hình mạng CM577-ETH của bạn với Frida.

Vui lòng cung cấp đầy đủ số đơn đặt hàng, CPU AC500, gói IP, yêu cầu giao thức và sơ đồ mạng Ethernet để kiểm tra khả năng tương thích, tính sẵn có và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Thông tin sản phẩm ABB CM577-ETH

Thông tin chính thức về phần cứng và đặt hàng của ABB cho CM577-ETH, mã số đơn hàng 1SAP170700R0001.

Thông số kỹ thuật CM577-ETH

Module truyền thông Ethernet ABB CM577-ETH là module AC500 với hai cổng RJ45, tích hợp bộ chuyển mạch và hỗ trợ TCP/IP, UDP/IP và Modbus TCP. Vui lòng xác nhận mã đơn hàng 1SAP170700R0001, hỗ trợ CPU và đế thiết bị đầu cuối, khe cắm ghép nối, phần mềm, cấu hình IP, ánh xạ Modbus TCP và cấu trúc mạng trước khi thay thế.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC ↗

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số đơn đặt hàng, số lượng, phiên bản phần cứng, bộ điều khiển hoặc giao diện đã lắp đặt và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Nguồn: Tài liệu hướng dẫn phần cứng ABB AC500 2CDC125017M0202 từ tài liệu chính thức của ABB.

MỐI QUAN HỆ HỆ THỐNG ABB

CM577-ETH phù hợp như thế nào với hệ thống mô-đun truyền thông AC500?

ABB ↗ là nhà sản xuất, mô-đun truyền thông AC500 là bối cảnh nền tảng, CM577-ETH là mô hình hoàn chỉnh và mô-đun truyền thông Ethernet là vai trò của sản phẩm.

THƯƠNG HIỆU / NỀN TẢNGMô-đun truyền thông ABB AC500
→
MÔ HÌNH HOÀN CHỈNHCM577-ETH
→
VAI TRÒ SẢN PHẨMMô-đun truyền thông Ethernet
CẢNG

2 cổng RJ45

TỐC ĐỘ

10 / 100 Mbit/s

GIAO THỨC

TCP/IP · UDP/IP

CÔNG NGHIỆP

Modbus TCP

LẮP ĐẶT VÀ MUA SẮM

Những điều cần xác nhận đối với CM577-ETH

Chức năng sản phẩm

Bổ sung giao diện Ethernet 10/100 Mbit/s độc lập cho CPU AC500 và cung cấp hai cổng mạng RJ45 có chức năng chuyển mạch.

Mã định danh đầy đủ

1SAP170700R0001

THÀNH PHẦN HỆ THỐNGCM577-ETHMô-đun truyền thông Ethernet
Kiểm tra cấu hình

Vui lòng xác nhận mã số đơn hàng 1SAP170700R0001, hỗ trợ CPU và đế thiết bị đầu cuối, khe cắm ghép nối, phần mềm, cấu hình IP, ánh xạ Modbus TCP và cấu trúc mạng trước khi thay thế.

Chi tiết báo giá

Vui lòng cung cấp số đơn hàng, số lượng, phiên bản, phần cứng đã lắp đặt và thông tin ứng dụng.
