 /Mô-đun chủ DeviceNet ABB CM575-DN 1SAP170500R0001

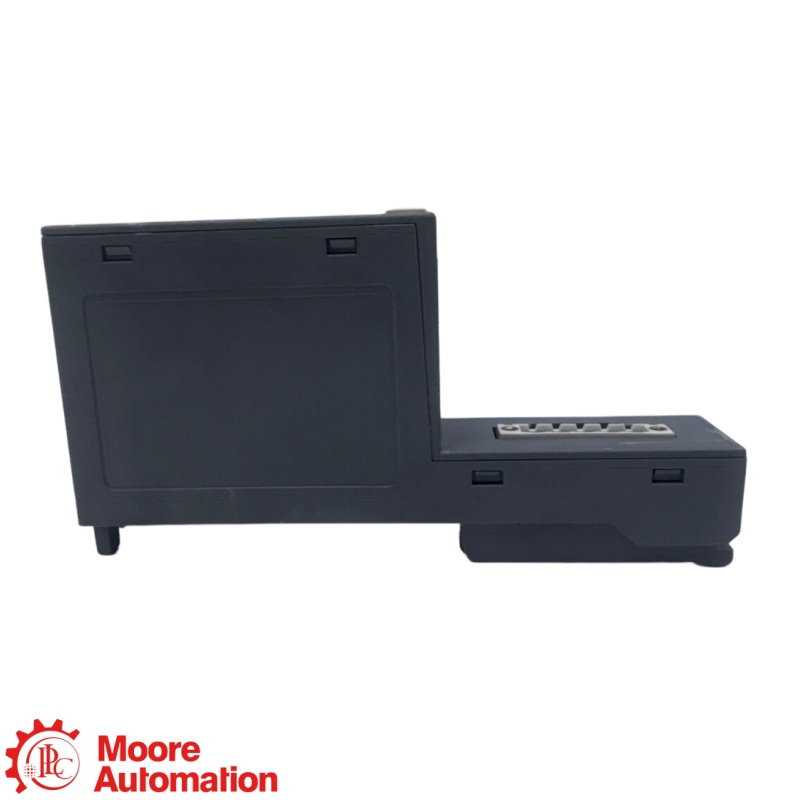

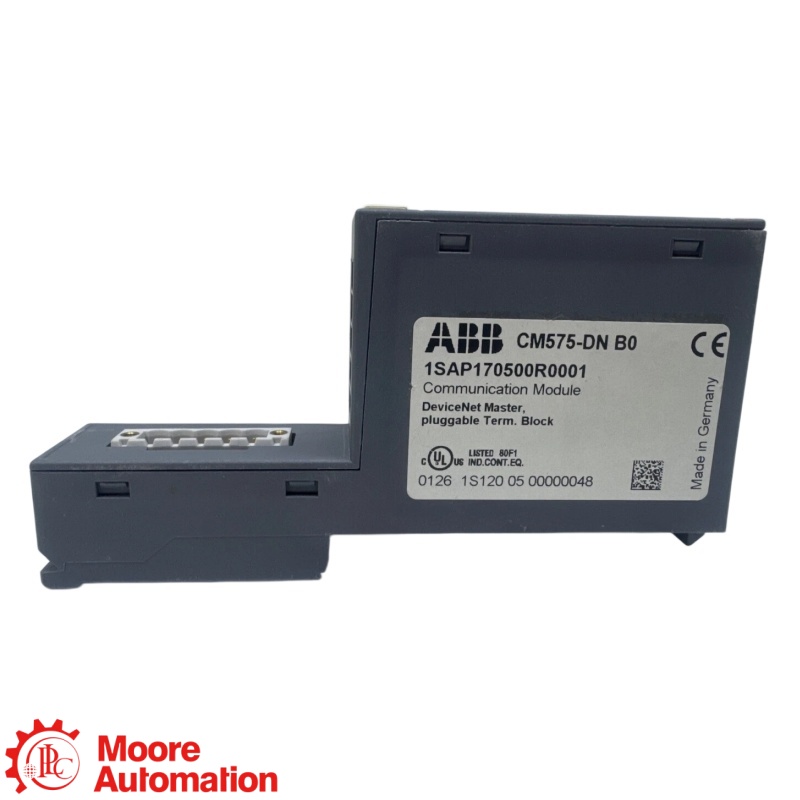

Mô-đun chủ DeviceNet ABB CM575-DN 1SAP170500R0001
Mô-đun chủ DeviceNet ABB CM575-DN 1SAP170500R0001
Mô-đun chủ DeviceNet ABB CM575-DN 1SAP170500R0001

Mô-đun chủ DeviceNet ABB CM575-DN 1SAP170500R0001

ABB AC500 · DEVICENET MASTER

CM575-DN

Cái ABB CM575-DN Đây là mô-đun giao tiếp chủ AC500 DeviceNet dành cho mạng có tối đa 64 nút, với tốc độ dữ liệu có thể lựa chọn là 125, 250 hoặc 500 kbit/s và đầu nối COMBICON 5 chân.

MẠNGDeviceNet master
NÚTLên đến 64
TỶ LỆ125 / 250 / 500 kbit/s
ĐẦU NỐICOMBICON 5 chân
NHÀ SẢN XUẤTABB
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINH● Hình ảnh và video sản phẩm sẽ được cung cấp sau khi yêu cầu báo giá.
YÊU CẦU BÁO GIÁ
hỏi ngay
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
ABB ↗ABB AC500 · DEVICENET MASTER
Mô-đun truyền thông thiết bị AC500 DEVICENET

CM575-DN

1SAP170500R0001

Bộ điều khiển chính DeviceNet · tối đa 64 nút · 125 / 250 / 500 kbit/s · Đầu nối COMBICON 5 chân.

VAI TRÒ SẢN PHẨM

CM575-DN Kết nối bộ điều khiển ABB AC500 với các thiết bị DeviceNet slave và quản lý giao tiếp mạng theo chu kỳ với vai trò là thiết bị master.

GHI CHÚ CẤU HÌNH

Xác nhận số đơn hàng 1SAP170500R0001Bao gồm sơ đồ nút DeviceNet, tốc độ truyền dữ liệu, cấu hình máy quét, đấu dây mạng 5 chân, đấu nối và dự án AC500 trước khi thay thế.

👩‍💼
MUỐN GIÁ TỐT NHẤT?
Frida
Trưởng nhóm bán hàng 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
PHÂN TÍCH SỐ ĐƠN HÀNG

Cấu trúc của mã số đặt hàng CM575-DN như thế nào?

CM575
Mô-đun truyền thôngDeviceNet master
DN
Biến thể mạngDeviceNet
1SAP170500R0001
Số đơn đặt hàng ABBTham khảo bài viết đầy đủ
DỮ LIỆU KỸ THUẬT ĐÃ ĐƯỢC KIỂM

Thông số kỹ thuật

ABB CM575-DN ↗
Thông tin chung−
Thương hiệuABB
Người mẫuCM575-DN
Số đơn hàng1SAP170500R0001
Loại sản phẩmMô-đun chủ DeviceNet
Dòng sản phẩmAC500
Kích thước mạng được hỗ trợTối đa 64 nút
Dữ liệu giao tiếp DeviceNet+
Vai trò mạngDeviceNet master
Số nút mạng tối đa64
Tốc độ dữ liệu có thể lựa chọn125, 250 hoặc 500 kbit/s
Đầu nối mạngCOMBICON 5 chân
Mạng vật lýCáp trục/nhánh DeviceNet
Giao diện điều khiểnMô-đun truyền thông ABB AC500
Mã định danh thay thếMã số đơn hàng: 1SAP170500R0001
Cấu hình mạng+
Chức năng chínhQuét các thiết bị DeviceNet slave đã được cấu hình.
Địa chỉ nútPhải là duy nhất trong kế hoạch mạng.
Tốc độ BaudTất cả các nút phải sử dụng cùng một mức giá đã chọn.
Danh sách máy quétPhải phù hợp với các thiết bị phụ đã cài đặt và kích thước I/O.
Dữ liệu EDSSử dụng các tệp thiết bị phù hợp với từng phiên bản máy phụ.
Chấm dứtLắp đặt ở cả hai đầu của đường trục DeviceNet.
Sao lưu dự ánLưu cấu hình AC500 và máy quét.
Điện năng và lắp đặt+
Dây mạngSử dụng sơ đồ chân DeviceNet 5 chân đã được ghi chép trong tài liệu.
Lá chắn và mặt đấtHãy tuân theo các quy tắc cài đặt DeviceNet.
Nguồn điện cốp xeXác nhận nguồn cung cấp mạng và ngân sách hiện tại.
Chiều dài cápPhải phù hợp với tốc độ dữ liệu DeviceNet đã chọn.
Kiểm tra đầu nốiĐầu nối COMBICON 5 chân đã được lắp đặt và dán nhãn.
Kiểm tra trước khi cấp điệnCực tính, lớp chắn, điểm kết thúc và địa chỉ nút
Vận hànhXác minh mọi thiết bị phụ đều chuyển sang trạng thái mong muốn.
Khả năng tương thích và chẩn đoán+
Khả năng tương thích với bộ điều khiểnYêu cầu CPU và firmware tương thích với ABB AC500.
Khả năng tương thích mạngCác thiết bị DeviceNet phụ với dữ liệu EDS và I/O phù hợp.
Cơ sở chẩn đoánTrạng thái mô-đun và mạng cộng với chẩn đoán AC500
Điều kiện thay thếDự án, tốc độ truyền dữ liệu, sơ đồ nút và hệ thống dây dẫn phải được khôi phục.

Nguồn: Sổ tay giao diện truyền thông ABB AC500 2CDC125017M0202 cho đơn đặt hàng CM575-DN số 1SAP170500R0001.

Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Là gì CM575-DN Dùng để làm gì?+
CM575-DN Đây là mô-đun chủ ABB AC500 DeviceNet, thực hiện trao đổi dữ liệu I/O tuần hoàn với mạng lưới các thiết bị phụ đã được cấu hình. Nó hỗ trợ tối đa 64 nút ở một tốc độ truyền chung đã chọn.
Có thể CM575-DN Giao tiếp với các thiết bị EtherNet/IP?+
KHÔNG. CM575-DN Đây là thiết bị chủ DeviceNet và sử dụng cáp, địa chỉ và cấu hình máy quét DeviceNet. Các thiết bị EtherNet/IP yêu cầu giao diện truyền thông Ethernet tương thích.
Tốc độ truyền dữ liệu nào CM575-DN ủng hộ?+
CM575-DN Hỗ trợ tốc độ 125, 250 và 500 kbit/s. Mỗi nút DeviceNet phải sử dụng cùng một tốc độ, và chiều dài cáp cho phép phụ thuộc vào lựa chọn đó.
Làm thế nào CM575-DN Khác với CM576-PNIO?+
Không giống như tên gọi CM576-PNIO hướng đến PROFINET, CM575-DN Được ghi nhận là thiết bị chủ DeviceNet. Do đó, giao thức mạng, trình kết nối, dữ liệu dự án và các thiết bị hiện trường tương thích đều khác nhau.
Những gì cần kiểm tra trước khi thay thế CM575-DN?+
Trước khi thay thế CM575-DN Xác nhận số đơn hàng 1SAP170500R0001, hỗ trợ CPU và firmware AC500, địa chỉ nút, tốc độ truyền, danh sách máy quét, phiên bản EDS, nguồn điện mạng và kết thúc.
Điều kiện lắp đặt nào áp dụng cho CM575-DN ?+
Cài đặt CM575-DN Với sơ đồ đấu dây DeviceNet 5 chân, lớp chắn và hai đầu nối. Kiểm tra chiều dài cáp, nguồn điện mạng và địa chỉ nút duy nhất trước khi kích hoạt thiết bị chủ.
Những thông tin nào nên được bao gồm trong một CM575-DN cuộc điều tra?+
CM575-DN MỘT
LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Hãy xác nhận cấu hình mạng CM575-DN của bạn với Frida.

Vui lòng cung cấp đầy đủ số đơn đặt hàng, CPU AC500, sơ đồ nút, tốc độ truyền, danh sách máy quét và sơ đồ đấu dây DeviceNet để kiểm tra khả năng tương thích, tính sẵn có và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Thông tin sản phẩm ABB CM575-DN

Thông tin chính thức về phần cứng và đặt hàng của ABB cho CM575-DN, mã số đơn hàng 1SAP170500R0001.

Thông số kỹ thuật CM575-DN

Module giao tiếp chủ ABB CM575-DN là module giao tiếp DeviceNet AC500 hỗ trợ tốc độ 125, 250 và 500 kbit/s thông qua đầu nối COMBICON năm cực. Vui lòng xác nhận số đơn hàng 1SAP170500R0001, dòng CPU, khe cắm module giao tiếp khả dụng, tốc độ truyền DeviceNet, địa chỉ nút, sơ đồ đấu dây đầu nối năm cực và nguồn điện mạng trước khi thay thế.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC ↗

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số đơn đặt hàng, số lượng, phiên bản phần cứng, bộ điều khiển hoặc giao diện đã lắp đặt và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Nguồn: Tài liệu hướng dẫn phần cứng ABB AC500 2CDC125017M0202 từ tài liệu chính thức của ABB.

MỐI QUAN HỆ HỆ THỐNG ABB

CM575-DN tích hợp như thế nào vào hệ thống mô-đun truyền thông AC500?

ABB ↗ là nhà sản xuất, mô-đun truyền thông AC500 là bối cảnh nền tảng, CM575-DN là mô hình hoàn chỉnh và mô-đun truyền thông chủ DeviceNet là vai trò sản phẩm.

THƯƠNG HIỆU / NỀN TẢNGMô-đun truyền thông ABB AC500
→
MÔ HÌNH HOÀN CHỈNHCM575-DN
→
VAI TRÒ SẢN PHẨMMô-đun giao tiếp chủ DeviceNet
GIAO THỨC

DeviceNet master

TỶ LỆ

125 / 250 / 500 kbit/s

ĐẦU NỐI

COMBICON 5 chân

MẠNG

Tối đa 64 nút

LẮP ĐẶT VÀ MUA SẮM

Những điều cần xác nhận đối với CM575-DN

Chức năng sản phẩm

Kết nối CPU AC500 với mạng DeviceNet với vai trò là thiết bị chủ và trao đổi dữ liệu quy trình thông qua bus ghép nối đầu cuối của CPU.

Mã định danh đầy đủ

1SAP170500R0001

THÀNH PHẦN HỆ THỐNGCM575-DNMô-đun truyền thông chính DEVICENET
Kiểm tra cấu hình

Vui lòng xác nhận mã số đơn hàng 1SAP170500R0001, dòng CPU, khe cắm mô-đun truyền thông khả dụng, tốc độ truyền DeviceNet, địa chỉ nút, sơ đồ đấu dây đầu nối năm cực và nguồn điện mạng trước khi thay thế.

Chi tiết báo giá

Vui lòng cung cấp số đơn hàng, số lượng, phiên bản, phần cứng đã lắp đặt và thông tin ứng dụng.
