ABB Bailey

/Mô-đun đầu ra tương tự 2 kênh ABB AO561 1TNE968902R1201
Mô-đun đầu ra tương tự 2 kênh ABB AO561 1TNE968902R1201
Mô-đun đầu ra tương tự 2 kênh ABB AO561 1TNE968902R1201
Mô-đun đầu ra tương tự 2 kênh ABB AO561 1TNE968902R1201

Mô-đun đầu ra tương tự 2 kênh ABB AO561 1TNE968902R1201

ABB S500-eCo · Ngõ ra tương tự

AO561

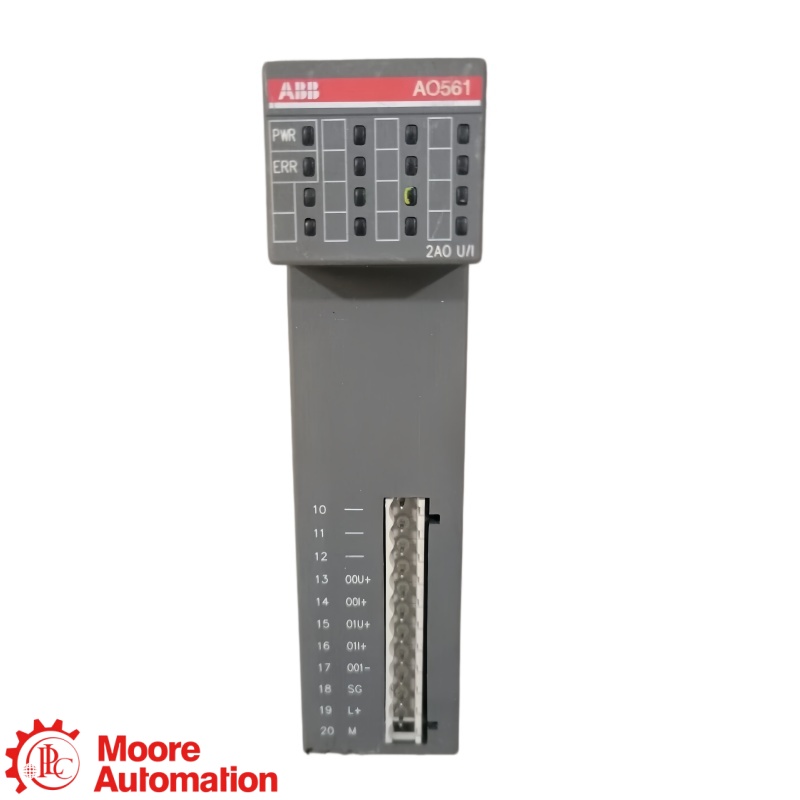

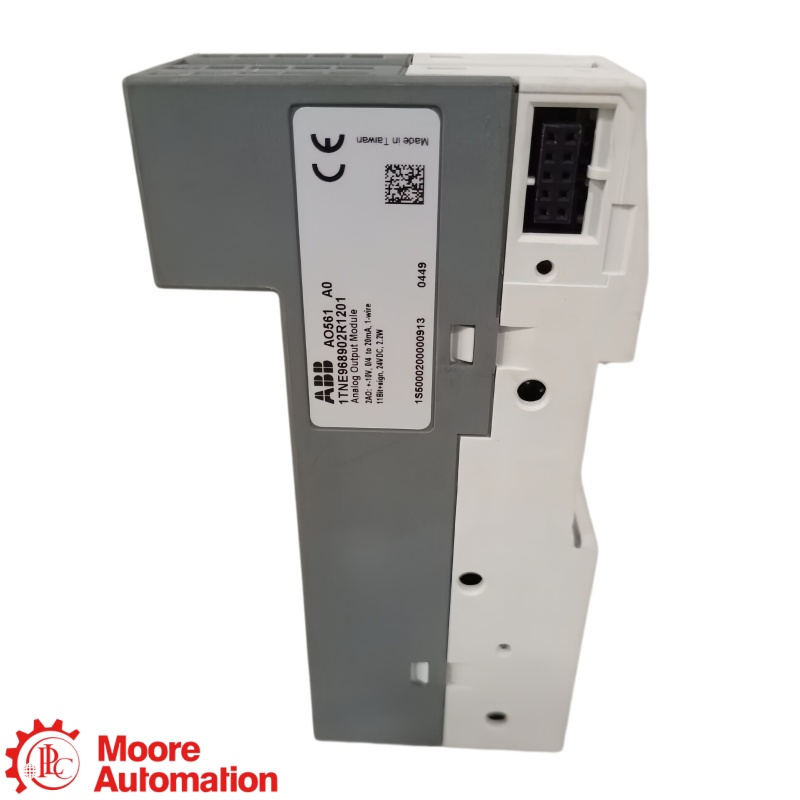

Cái ABB AO561 Đây là mô-đun đầu ra analog hai kênh dành cho tín hiệu điện áp hoặc dòng điện, với độ phân giải 12 bit và khối đầu cuối 11 chân.

ĐẦU RA2 kênh analog
TÍN HIỆUĐiện áp · dòng điện
NGHỊ QUYẾT12 bit
PHẦN CUỐIKhối 11 chân
NHÀ SẢN XUẤTABB
ĐIỀU KIỆN / BẢO HÀNHHàng mới chính hãng · Bảo hành một năm
CHỨNG NHẬN ISOSản phẩm đạt chứng nhận ISO
XÁC MINH● Hình ảnh và video sản phẩm sẽ được cung cấp sau khi yêu cầu báo giá.
YÊU CẦU BÁO GIÁ
TÌM KIẾM MẪUTìm số hiệu phụ tùng cụ thểMở trực tiếp trang sản phẩm Moore Automation phù hợp nhất.
ABB ↗ABB S500-eCo · Ngõ ra tương tự
Mô-đun đầu ra tương tự S500-eCo

AO561

1TNE968902R1201

Mô-đun đầu ra analog 2 kênh · tín hiệu điện áp hoặc dòng điện · độ phân giải 12 bit · khối đầu cuối 11 chân.

VAI TRÒ SẢN PHẨM

AO561 Tạo ra hai tín hiệu lệnh điện áp hoặc dòng điện đã được cấu hình cho các thiết bị chấp hành tại hiện trường trong trạm điều khiển ABB AC500/S500-eCo.

GHI CHÚ CẤU HÌNH

Xác nhận số đơn hàng 1TNE968902R1201Cần kiểm tra chế độ điện áp hoặc dòng điện, dải đầu ra, tải, khối đấu dây 11 chân, sơ đồ đấu dây tại hiện trường và hiệu chỉnh bộ điều khiển trước khi thay thế.

👩‍💼
MUỐN GIÁ TỐT NHẤT?
Frida
Trưởng nhóm bán hàng 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
PHÂN TÍCH SỐ ĐƠN HÀNG

Cấu trúc của mã số đặt hàng AO561 như thế nào?

AO
Chức năng mô-đunĐầu ra tương tự
561
Tên gọi mẫuBiến thể đầu ra hai kênh
1TNE968902R1201
Số đơn đặt hàng ABBTham khảo bài viết đầy đủ
DỮ LIỆU KỸ THUẬT ĐÃ ĐƯỢC KIỂM

Thông số kỹ thuật

ABB AO561 ↗
Thông tin chung−
Thương hiệuABB
Người mẫuAO561
Số đơn hàng1TNE968902R1201
Loại sản phẩmMô-đun đầu ra tương tự
Dòng sản phẩmAC500 / S500-eCo
Cấu hình kênh2 đầu ra tương tự
Dữ liệu tín hiệu đầu ra+
Kênh đầu ra2
Các lớp tín hiệu được hỗ trợĐiện áp hoặc dòng điện
Giải pháp chuyển đổi12 bit
Mục đích của kênhTạo lệnh tương tự
Kết nối trườngKhối đấu dây 11 chân
Dự án phần cứngAO561
Mã định danh thay thếMã số đơn hàng: 1TNE968902R1201
Cấu hình và khớp tải+
Chế độ đầu raĐiện áp hoặc dòng điện được chọn trong dự án
Phạm vi đầu raPhải khớp với thiết bị trường được kết nối.
Khả năng tương thích tảiXác nhận trở kháng đầu vào của bộ thu và các điều kiện vòng lặp.
Mở rộngĐặt đơn vị kỹ thuật trong bộ điều khiển.
Bố cục kênh2 đầu ra được cấu hình độc lập
Yêu cầu cuối cùngKhối đấu nối 11 chân phù hợp
Tham chiếu tín hiệuHãy làm theo sơ đồ đấu dây ABB AO561.
Lắp đặt và vận hành thử+
Đấu dây ngoài hiện trườngChế độ phù hợp với điện áp hoặc dòng điện
Ghép nối thiết bị đầu cuốiĐầu nối trường 11 chân
Luyện tập cápÁp dụng hướng dẫn che chắn và định tuyến của ABB.
Kiểm tra tảiXác minh các yêu cầu đầu vào của thiết bị hiện trường
Kiểm tra tỷ lệXác nhận phạm vi và đơn vị kỹ thuật
Kiểm tra dự ánCấu hình kênh điều khiển và địa chỉ
Vận hànhKiểm tra từng tín hiệu lệnh trong phạm vi yêu cầu.
Khả năng tương thích và thay thế+
Các chức năng tương thíchĐầu ra tương tự điện áp hoặc dòng điện
Số lượng kênh2
Giải pháp chuyển đổi12 bit
Điều kiện thay thếCần phải phù hợp giữa chế độ, phạm vi, tải trọng, thiết bị đầu cuối và dự án.

Nguồn: Bảng dữ liệu ABB AO561 3ADR010035. Các giá trị áp dụng cho đơn đặt hàng số 1TNE968902R1201 theo điều kiện vận hành do ABB quy định.

Câu hỏi thường gặp

Những câu hỏi mà người mua thường hỏi nhất

Là gì AO561 Dùng để làm gì?+
AO561 Đây là mô-đun đầu ra tương tự ABB S500-eCo, gửi hai tín hiệu lệnh điện áp hoặc dòng điện. Mỗi kênh phải được cấu hình cho phạm vi, tải và tỷ lệ điều khiển chính xác.
Có thể AO561 Điều khiển tải điện áp và dòng điện cùng lúc?+
Có, khi được cấu hình đúng cách. AO561 Thiết bị hỗ trợ chế độ đầu ra điện áp hoặc dòng điện, nhưng mỗi kênh phải phù hợp với bộ thu được kết nối, hệ thống dây dẫn và cài đặt dự án.
Độ phân giải đầu ra của là bao nhiêu? AO561 ?+
AO561 Thiết bị này cung cấp khả năng chuyển đổi 12 bit cho hai đầu ra analog. Độ phân giải kỹ thuật hữu ích cũng phụ thuộc vào phạm vi đầu ra được chọn và tỷ lệ điều khiển.
Làm thế nào AO561 Khác với mô-đun đầu ra kỹ thuật số?+
Khác với mô-đun đầu ra kỹ thuật số, AO561 Thiết bị tạo ra tín hiệu điện áp hoặc dòng điện tỷ lệ thuận thay vì chỉ đơn giản là chuyển mạch bật/tắt. Thiết bị hiện trường phải chấp nhận tín hiệu tương tự và phạm vi đã được cấu hình.
Những gì cần kiểm tra trước khi thay thế AO561?+
Trước khi thay thế AO561 Xác nhận số đơn hàng 1TNE968902R1201, chế độ đầu ra và phạm vi của cả hai kênh, tải kết nối, khối đấu dây 11 chân, sơ đồ đấu dây và cấu hình dự án AC500.
Điều kiện lắp đặt nào áp dụng cho AO561 ?+
Cài đặt AO561 Sử dụng khối đấu nối 11 chân tương ứng và đi dây tín hiệu analog theo hướng dẫn về che chắn và tách biệt của ABB. Kiểm tra cực tính và thử nghiệm từng đầu ra trước khi kết nối lại bộ truyền động cuối cùng.
Những thông tin nào nên được bao gồm trong một bản báo cáo? AO561 cuộc điều tra?+
AO561 MỘT
LIÊN HỆ CHUYÊN GIA SẢN PHẨM

Hãy xác nhận cấu hình đầu ra AO561 của bạn với Frida.

Vui lòng cung cấp đầy đủ số đơn đặt hàng, chế độ đầu ra, dải đo, tải kết nối và chi tiết dự án AC500/S500 để kiểm tra tính tương thích, khả dụng và thời gian giao hàng.

CHỌN PHƯƠNG THỨC LIÊN HỆ TRỰC TIẾP
THÔNG SỐ KỸ THUẬT CHÍNH THỨC

Thông tin sản phẩm ABB AO561

Thông tin sản phẩm và kỹ thuật chính thức của ABB cho AO561, mã số đặt hàng 1TNE968902R1201.

Dữ liệu kỹ thuật AO561

ABB AO561 là mô-đun đầu ra analog hai kênh có thể cấu hình được dành cho tín hiệu điện áp hoặc dòng điện trong trạm I/O S500-eCo. Vui lòng xác nhận số đơn đặt hàng 1TNE968902R1201, dải điện áp hoặc dòng điện, trở kháng tải, chỉ số phần cứng, khối đầu cuối 11 chân và các thông số dự án bộ điều khiển trước khi thay thế.

THÔNG SỐ KỸ THUẬT CHÍNH THỨC ↗

Liên hệ để được hỗ trợ

Vui lòng gửi đầy đủ thông tin về model, số đơn đặt hàng, số lượng, phiên bản phần cứng, bộ điều khiển hoặc giao diện đã lắp đặt và câu hỏi kỹ thuật hoặc mua hàng của bạn.

Nguồn: Bảng dữ liệu ABB AO561 3ADR010035 từ tài liệu chính thức của ABB.

MỐI QUAN HỆ HỆ THỐNG ABB

AO561 phù hợp như thế nào với hệ thống I/O AC500 / S500-eCo?

ABB ↗ AC500/S500-eCo I/O là bối cảnh nền tảng, AO561 là mô hình hoàn chỉnh và mô-đun đầu ra tương tự là vai trò của sản phẩm.

THƯƠNG HIỆU / NỀN TẢNGABB · AC500 / S500-eCo I/O
→
MÔ HÌNH HOÀN CHỈNHAO561
→
VAI TRÒ SẢN PHẨMMô-đun đầu ra tương tự
ĐẦU RA

2 kênh analog

TÍN HIỆU

Điện áp hoặc dòng điện

NGHỊ QUYẾT

12-bit / 13-bit + dấu

PHẦN CUỐI

Khối 11 chân

LẮP ĐẶT VÀ MUA SẮM

Những điều cần xác nhận đối với AO561

Chức năng sản phẩm

Tạo ra hai tín hiệu điều khiển điện áp hoặc dòng điện được cấu hình độc lập cho các bộ truyền động, van, bộ định vị và các thiết bị trường tương tự khác.

Mã định danh đầy đủ

1TNE968902R1201

THÀNH PHẦN HỆ THỐNGAO561Mô-đun đầu ra tương tự
Kiểm tra cấu hình

Vui lòng xác nhận mã số đơn hàng 1TNE968902R1201, dải điện áp hoặc dòng điện, trở kháng tải, chỉ số phần cứng, khối đấu nối 11 chân và các thông số dự án bộ điều khiển trước khi thay thế.

Chi tiết báo giá

Vui lòng cung cấp số đơn hàng, số lượng, phiên bản, phần cứng đã lắp đặt và thông tin ứng dụng.
