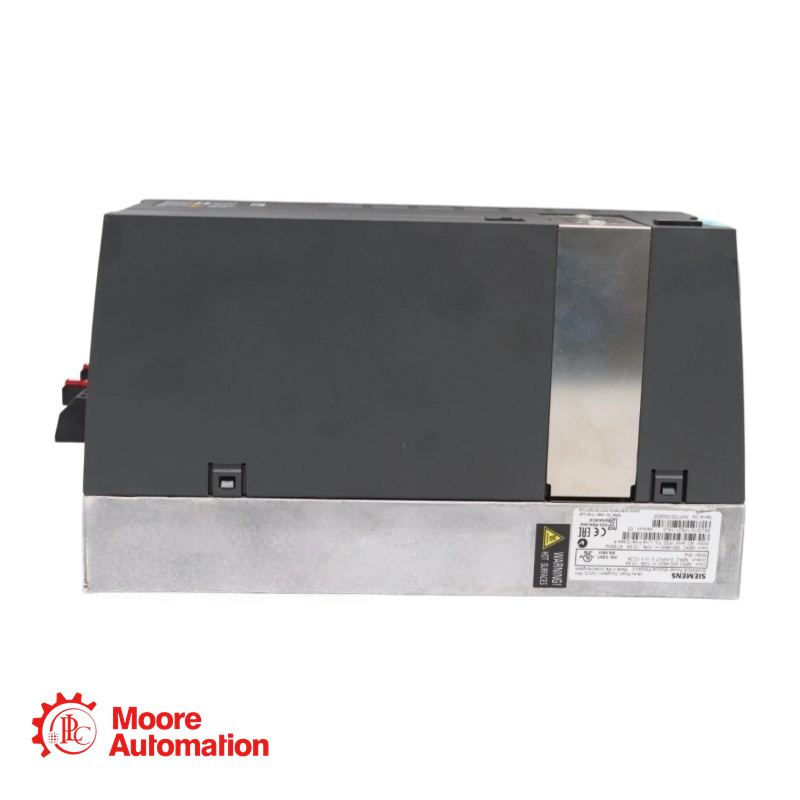

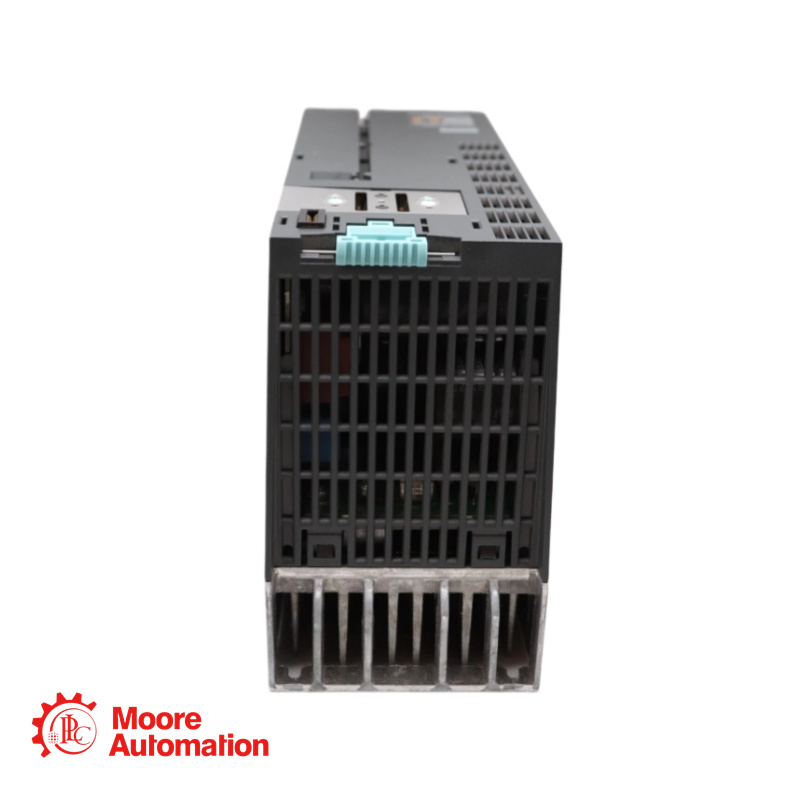

Mô-đun nguồn Siemens 6SL3210-1PE21-1AL0

Liên hệ bên dưới để nhận được giá tốt nhất
Liên hệ-- Frida
E-mail--sales5@mooreplc.com
Di động (WhatsApp)-- +86 15359408275

Mô tả về6SL3210-1PE21-1AL0

Module nguồn Siemens 6SL3210-1PE21-1AL0 thuộc dòng sản phẩm SINAMICS. Đây là thiết bị đầu vào AC 3 pha được thiết kế để điều khiển động cơ có công suất định mức lên đến 4,00 kW. Module này tích hợp hệ thống làm mát bằng không khí bên trong và tuân thủ nhiều tiêu chuẩn quốc tế, bao gồm UL, cUL và CE. Nó phù hợp với các ứng dụng điều khiển tiêu chuẩn với điều khiển vector hoặc V/f và cung cấp khả năng chịu quá tải riêng biệt cho chế độ hoạt động Quá tải thấp (LO) và Quá tải cao (HO).

Tham số

Đầu vào (Phía đường dây)
Số pha: 3 AC
Điện áp lưới: 380 ... 480 V ± 10 %
Tần số đường dây: 47 ... 63 Hz
Dòng điện định mức (LO): 13,30 A
Dòng điện định mức (HO): 11,60 A

Đầu ra (phía động cơ)
Số pha: 3 AC
Điện áp định mức: 400V IEC / 480V NEC
Công suất định mức (LO): 4,00 kW / 5,00 hp
Công suất định mức (HO): 3,00 kW / 4,00 mã lực
Dòng điện định mức (LO): 10,20 A
Dòng điện định mức (HO): 7,70 A
Dòng điện đầu ra tối đa: 15,40 A
Tần số xung: 4 kHz
Tần số đầu ra (Điều khiển vector): 0 ... 200 Hz
Tần số đầu ra (điều khiển V/f): 0 ... 550 Hz

Câu hỏi thường gặp

Chế độ hoạt động quá tải thấp và quá tải cao khác nhau như thế nào?
A: Mô-đun cung cấp hai cấu hình hoạt động cho các điều kiện tải khác nhau. Chế độ quá tải thấp (LO) dành cho các ứng dụng yêu cầu tải cơ bản liên tục cao với biên độ quá tải nhỏ (110% trong 57 giây). Chế độ quá tải cao (HO) dành cho các ứng dụng yêu cầu khả năng quá tải tức thời cao hơn (150% trong 57 giây, 200% trong 3 giây), chẳng hạn như các trình tự khởi động đòi hỏi cao. Lưu ý rằng dòng điện và công suất đầu ra định mức thấp hơn ở chế độ HO để phù hợp với mức dự trữ quá tải cao hơn.

Giới hạn giảm công suất do nhiệt độ khi vận hành ở độ cao trên mức quy định là bao nhiêu?
A: Mức công suất tiêu chuẩn áp dụng cho độ cao lắp đặt lên đến 1.000 m so với mực nước biển. Đối với các vị trí lắp đặt ở độ cao cao hơn mức này, cần phải giảm công suất do mật độ không khí giảm và khả năng làm mát suy giảm. Mặc dù bảng dữ liệu cụ thể này không cung cấp đường cong giảm công suất, nhưng thông lệ tiêu chuẩn đối với các bộ truyền động như vậy là giảm dòng điện đầu ra định mức khoảng 1% cho mỗi 100 m trên 1.000 m, cho đến độ cao tối đa cho phép.

Giá trị tổn thất công suất 0,11 kW thể hiện điều gì?
A: Mức tổn thất công suất 0,11 kW là nhiệt lượng tỏa ra từ mô-đun điều khiển trong điều kiện hoạt động định mức. Đây là năng lượng nhiệt mà hệ thống làm mát bằng không khí bên trong phải loại bỏ. Con số này rất quan trọng đối với thiết kế tủ điều khiển để đảm bảo thông gió và làm mát đầy đủ, ngăn nhiệt độ môi trường bên trong tủ vượt quá giới hạn quy định của bộ điều khiển.
