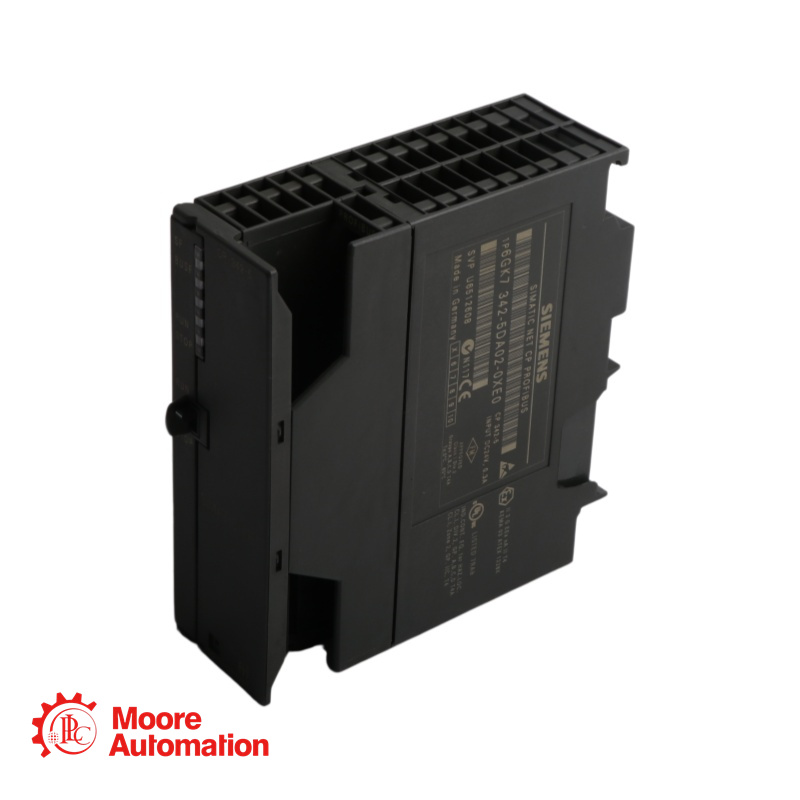

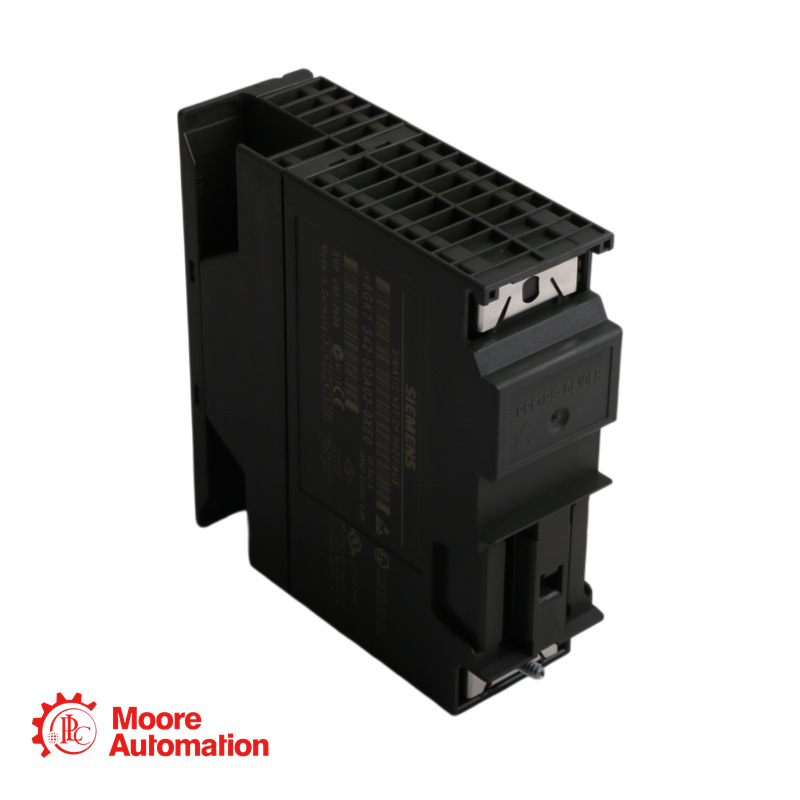

Bộ xử lý truyền thông 6GK7342-5DA02-0XE0 - Siemens

Liên hệ tại đây!

Việc bán hàng Quản lý Frida ★★★★★

Sự miêu tả

• 6GK7342-5DA02-0XE0 là bộ xử lý truyền thông CP 342-5 của Siemens SIMATIC NET, được thiết kế để kết nối SIMATIC S7-300 với mạng PROFIBUS. Dưới đây là thông số kỹ thuật chi tiết.

Thông số kỹ thuật

●Loại sản phẩm: Bộ xử lý truyền thông (CP)
●Mã sản phẩm: CP 342-5
●Tương thích với: SIMATIC S7-300
●Tốc độ truyền dữ liệu: 9,6 kbit/s đến 12 Mbit/s
●Số lượng giao diện (PROFIBUS): 1
●Loại kết nối điện: Ổ cắm Sub-D 9 chân (RS485)
●Giao diện Ethernet công nghiệp: 0
●Kết nối nguồn điện: Khối đấu dây 4 cực (24V bên ngoài)
●Điện áp từ bus trên bo mạch chủ: 5 V
●Điện áp nguồn ngoài: 24 V DC (-15% / +20%)
●Dòng điện tiêu thụ (mạch nền 5V): 0,15 A (điển hình)
●Dòng điện tiêu thụ (nguồn ngoài 24V): 0,25 A (điển hình)
●Công suất tiêu hao: 5 W

Ứng dụng

Cái 6GK7342-5DA02-0XE0 được sử dụng rộng rãi trong:

Bộ điều khiển trung tâm PROFIBUS DP Master: Điều khiển trung tâm các hệ thống I/O phân tán (dòng ET 200, v.v.), bộ truyền động (SINAMICS, SIMODRIVE) và các thiết bị hiện trường khác.

Thiết bị PROFIBUS DP Slave: Trạm S7-300 thông minh hoạt động như một thiết bị slave trên mạng PROFIBUS cấp cao hơn.

Giao tiếp PG/OP: Kết nối các thiết bị lập trình để chẩn đoán, giám sát và vận hành trực tuyến; kết nối bảng điều khiển vận hành (HMI).

Giao tiếp S7: Trao đổi dữ liệu giữa nhiều bộ điều khiển S7-300/400 thông qua PROFIBUS.

Thay thế/Tích hợp S5: Chuyển đổi từ SIMATIC S5 sang S7 trong khi vẫn duy trì khả năng tương thích giao tiếp

Câu hỏi thường gặp về 6GK7342-5DA02-0XE0

• Câu hỏi 1: CP 342-5 có hỗ trợ DPV1 không?

A:Không. Phiên bản này (6GK7342-5DA02-0XE0) chỉ hỗ trợ DPV0. Để được hỗ trợ DPV1, hãy xem xét phiên bản CP 342-5 DPV1 hoặc các bộ xử lý giao tiếp mới hơn.

• Câu 2: Số lượng tối đa các mô-đun CP 342-5 trên mỗi CPU S7-300 là bao nhiêu?

MỘT: Mỗi CPU có thể lắp đặt tối đa 4 mô-đun CP 342-5 (tùy thuộc vào kiểu CPU và cấu hình giá đỡ).

• Câu 3: Có thể sử dụng CP 342-5 trong TIA Portal không?

MỘT: Đúng vậy, nhưng cấu hình này chủ yếu được thiết kế cho STEP 7 Classic (phiên bản 5.1 SP2 trở lên). TIA Portal có thể có một số hạn chế. Đối với các dự án mới, Siemens khuyến nghị sử dụng các CP mới hơn như CP 342-5 DPV1 hoặc CP 343-1 cho Ethernet.

• Câu 4: Cần loại cáp nào để kết nối PROFIBUS?

MỘT: Sử dụng cáp PROFIBUS tiêu chuẩn (ví dụ: 6XV1830-0EH10) với đầu nối Sub-D 9 chân (ví dụ: 6ES7972-0BB12-0XA0). Đầu nối phải có điện trở kết thúc tích hợp cho các thiết bị đầu cuối.
