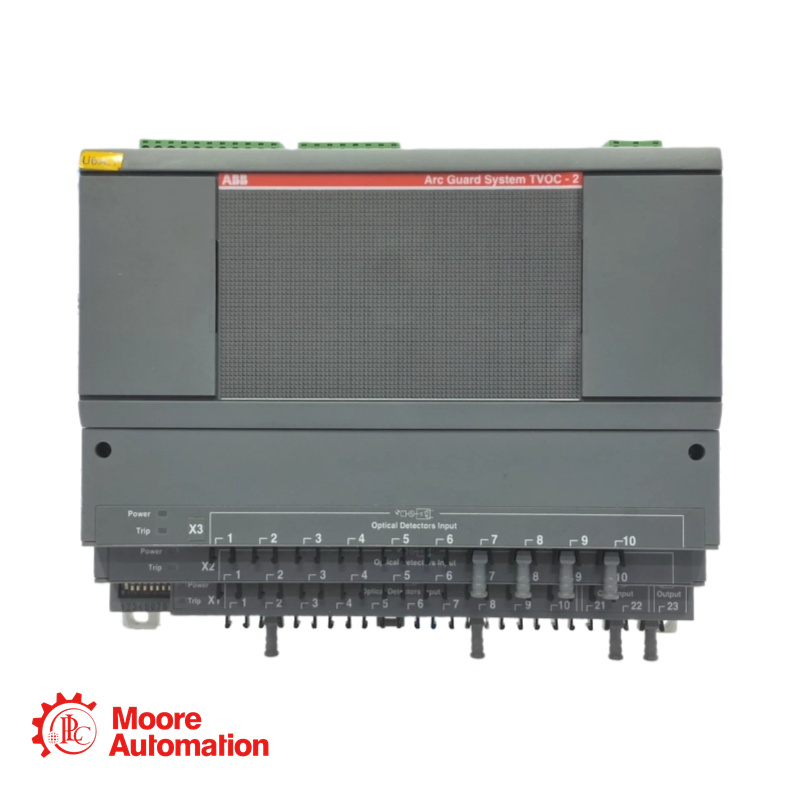

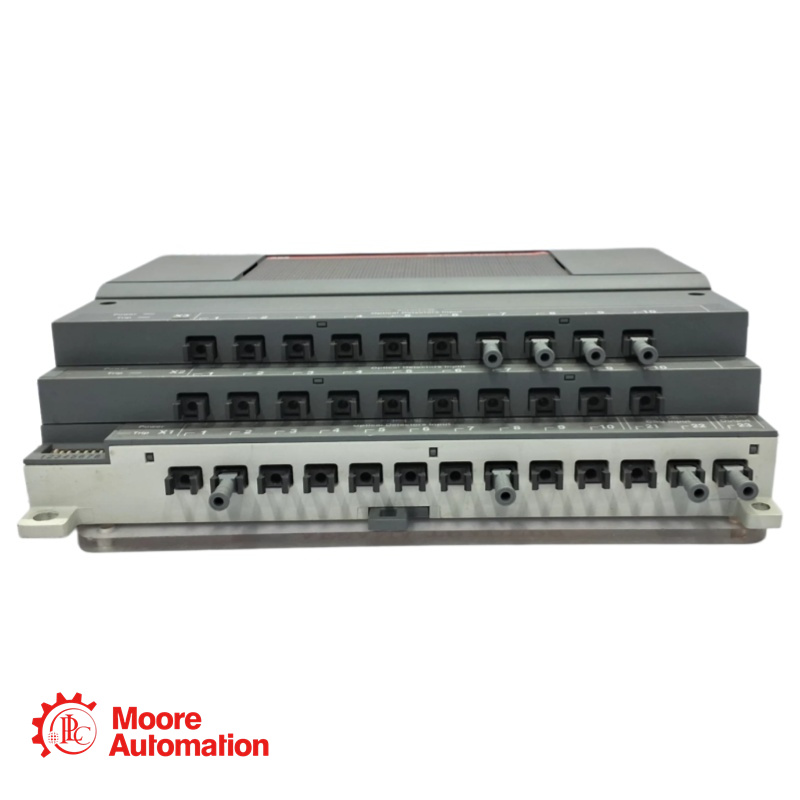

1SFA664001R1001 TVOC-2-240 Máy đo hồ quang ABB

🔹Tổng quan nhanh

Mô tả ngắn gọn

Hệ thống bảo vệ hồ quang TVOC-2 là một rơle bảo vệ hồ quang giúp giảm thiểu sự cố hồ quang và bảo vệ người và thiết bị. Bộ giám sát hồ quang là bộ phận chính của hệ thống bảo vệ hồ quang, phát hiện ánh sáng của hồ quang và thông qua các tiếp điểm IGBT tốc độ cao sẽ gửi tín hiệu điện trong vòng 1 ms đến một bộ ngắt mạch gần đó để ngắt nguồn và dập tắt hồ quang. Bộ giám sát hồ quang có 10 đầu vào cảm biến và có thể ngắt tối đa ba bộ ngắt mạch với khả năng chọn vùng nếu cần. Có thể sử dụng tối đa 2 bộ mở rộng để tăng số lượng cảm biến ánh sáng lên đến 30 và thiết bị bao gồm một giao diện người dùng (HMI) có thể được đặt bên ngoài cửa. Các cảm biến được bán với nhiều chiều dài khác nhau để phù hợp với thiết kế tủ điện hoàn chỉnh. Điện áp cung cấp 100... 250 V DC hoặc 100... 240 V AC 50 / 60 Hz. Phụ kiện bao gồm bộ cảm biến dòng điện, cáp quang, dây buộc cáp, v.v.

Điểm nổi bật

Thời gian phản ứng cực nhanh: Ngắt các tiếp điểm bán dẫn IGBT trong khoảng thời gian xấp xỉ < 1 ms kể từ khi phát hiện ánh sáng, ghi đè lên độ trễ bảo vệ tiêu chuẩn để giảm thiểu năng lượng hồ quang.
Đạt chứng nhận an toàn chức năngMức độ toàn vẹn an toàn dựa trên phần cứng SIL-2 theo tiêu chuẩn IEC 61508 và IEC 62061, tương ứng với Mức hiệu suất d (EN ISO 13849-1).
Kiến trúc có thể mở rộngHỗ trợ tối đa 30 đầu dò quang học bằng cách sử dụng các mô-đun mở rộng bổ sung (TVOC-2-E1 hoặc TVOC-2-E3) để bao phủ toàn diện khu vực làm việc.
Giao diện người máy tích hợp (HMI)Được trang bị màn hình LCD đồ họa và bàn phím để dễ dàng cấu hình, ghi nhật ký hành trình (có dấu thời gian/ngày tháng) và nhật ký lỗi tự chẩn đoán. HMI có thể gắn trên cửa bảng điều khiển (bảo vệ mặt trước IP54).
Giao tiếp Modbus RTUBiến thể Mô-đun COM (TVOC-2-240-C) cung cấp cập nhật trạng thái theo thời gian thực và kết nối từ xa thông qua giao thức Modbus RTU.
Chọn lọc vùngCác công tắc DIP có thể cấu hình cho phép thiết bị ngắt các cầu dao cụ thể (tối đa 3 đầu ra IGBT) dựa trên cảm biến cụ thể phát hiện hồ quang.

🔹Thông số kỹ thuật chính

Điện áp hoạt động định mức (Us): 100-240 V AC (50/60 Hz) / 100-250 V DC
Sai số điện áp: AC: -20% / +10% ; DC: -25% / +30%
Công suất tiêu thụ: 5 W
Ngõ ra ngắt: 3 x IGBT bán dẫn (NO), 250 V AC/DC, 30 A / 0,2 s
Rơle tín hiệu: 2 x CO (K2, K3), 5 A, 250 V AC/DC
Rơle báo động IRF: 1 x CO (K1) Tự giám sát, 5 A
Đầu vào cảm biến (Bộ phận cơ bản): 10 đầu vào quang học (Có thể mở rộng lên 30)
Chiều dài tối đa của cáp dò: 30 m (tiêu chuẩn) / 60 m (với TVOC-2-E3)
Nhiệt độ hoạt động: -25 °C đến +70 °C (Liên tục)

🔹Các lĩnh vực ứng dụng

Hệ thống phân phối điệnBảo vệ thiết bị đóng cắt, bảng phân phối và khoang thanh dẫn điện.
Tự động hóa công nghiệp: Bảo vệ các trung tâm điều khiển động cơ (MCC) và nguồn cấp điện cho dây chuyền sản xuất.
Trung tâm dữ liệuĐảm bảo tính liên tục của dịch vụ bằng cách giảm thiểu rủi ro phóng điện hồ quang trong các đường dẫn điện quan trọng.
Năng lượng tái tạo và cơ sở hạ tầngHệ thống thu gom năng lượng gió/mặt trời, trạm bơm và tàu thuyền.
Công nghiệp nặngKhai thác mỏ, chế biến kim loại và các nhà máy hóa chất với môi trường điện khắc nghiệt.
