Bộ điều khiển 1769-L16ER-BB1B CL 5370 L1

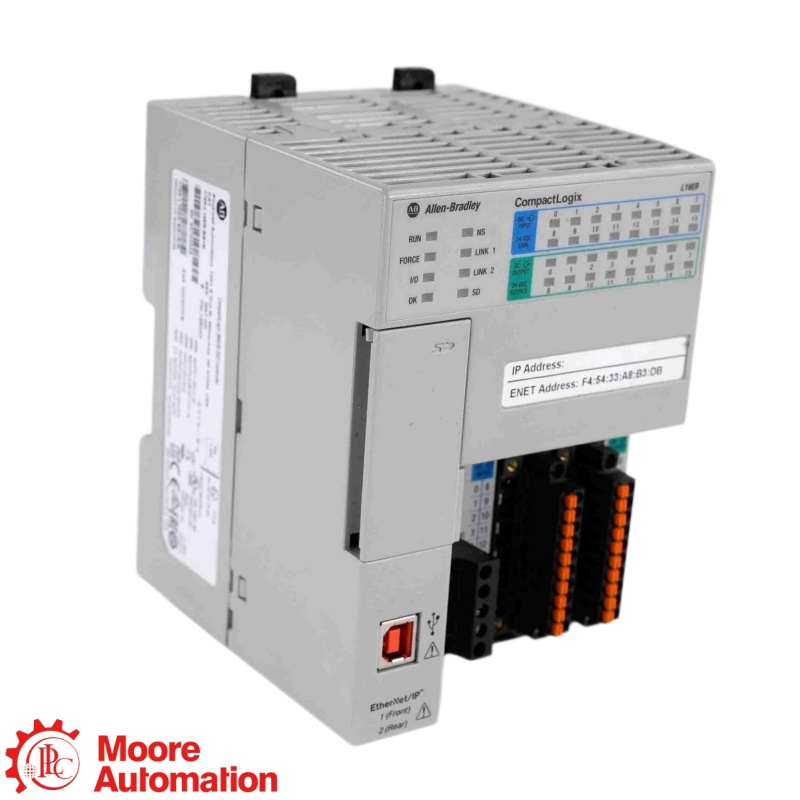

1769-L16ER-BB1B Đây là bộ điều khiển CL 5370 L1 thực thi các chương trình điều khiển máy Logix, xử lý 16 đầu vào DC tích hợp và 16 đầu ra DC tích hợp, và giao tiếp qua EtherNet/IP. Cấu hình của nó cung cấp 384 KB bộ nhớ người dùng, hai cổng Ethernet hỗ trợ DLR và hỗ trợ tối đa sáu mô-đun mở rộng POINT I/O. Nó yêu cầu nguồn điện DC 24V phù hợp, phần cứng POINT I/O 1734 tương thích và phiên bản Studio 5000 phù hợp với phần mềm đã cài đặt.

1769-L16ER-BB1B Thiết bị này sử dụng hai cổng RJ45 EtherNet/IP như một bộ chuyển mạch nhúng cho kết nối tuyến tính hoặc vòng cấp thiết bị (Device Level Ring). Các cổng này truyền cùng một lưu lượng mạng điều khiển thay vì tạo ra hai giao diện điều khiển riêng biệt. Thiết kế mạng phải nằm trong giới hạn bốn nút EtherNet/IP được cấu hình của bộ điều khiển và phải tuân theo các quy tắc cấu trúc liên kết tuyến tính hoặc DLR đã chọn.

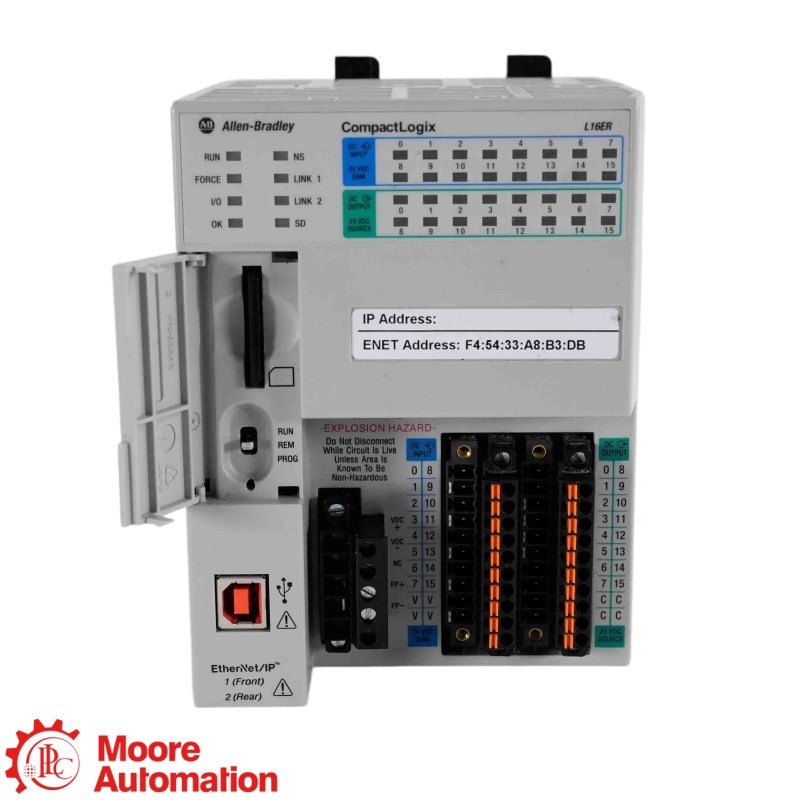

1769-L16ER-BB1B Bộ điều khiển này cung cấp 16 đầu vào kỹ thuật số 24V DC kiểu sinking và 16 đầu ra kỹ thuật số 24V DC kiểu sourcing tích hợp sẵn để nhận tín hiệu trực tiếp từ máy. Các kênh này là một phần của cấu hình cơ bản của bộ điều khiển và hoạt động cùng với bộ mở rộng POINT I/O tùy chọn. Trước khi đấu dây hoặc thay thế, hãy xác nhận điện áp hiện trường, các kết nối chung, logic đầu vào sinking và yêu cầu tải đầu ra sourcing.

1769-L16ER-BB1B Mở rộng khả năng I/O của máy cục bộ thông qua Bus POINT với tối đa sáu mô-đun I/O POINT 1734 tương thích và hỗ trợ tối đa bốn nút EtherNet/IP trong dự án Logix Designer. Dung lượng này là giới hạn cụ thể của danh mục, vì vậy một dự án yêu cầu nhiều mô-đun cục bộ hoặc nút mạng hơn phải sử dụng cấu hình bộ điều khiển có dung lượng hỗ trợ cao hơn.

1769-L16ER-BB1B Đây là bộ điều khiển CL 5370 L1 tiêu chuẩn và không cung cấp các trục chuyển động CIP tích hợp. Cấu hình của nó được thiết kế cho logic, I/O kỹ thuật số nhúng, mở rộng I/O POINT và giao tiếp EtherNet/IP. Các ứng dụng yêu cầu chuyển động tích hợp cần được kiểm tra so với mã số sản phẩm có khả năng chuyển động như 1769-L18ERM-BB1B và sự kết hợp giữa bộ điều khiển/firmware cần thiết.

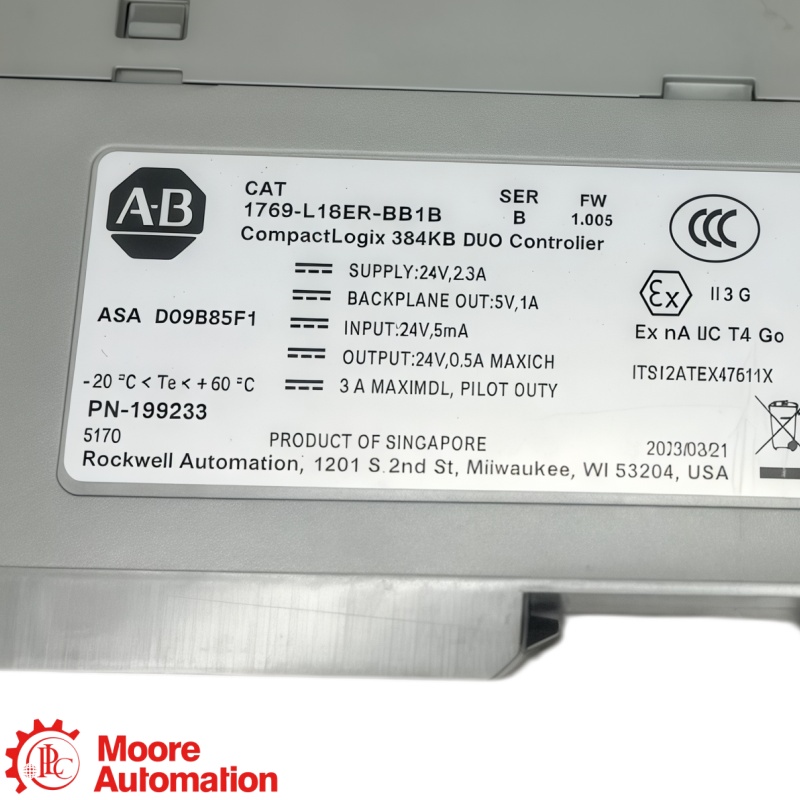

1769-L16ER-BB1B Cung cấp 384 KB bộ nhớ người dùng cho dự án Logix và sử dụng thẻ nhớ Secure Digital công nghiệp cho các thao tác sao lưu, truyền tải và phần mềm. Cấu hình tiêu chuẩn đi kèm với thẻ 1784-SD1 1 GB và hỗ trợ tùy chọn 1784-SD2 2 GB. Kích thước dự án, phần mềm điều khiển và hình ảnh thẻ SD phải khớp với bộ điều khiển đích trước khi khôi phục.

1769-L16ER-BB1B Sản phẩm này được nhà sản xuất liệt kê với trạng thái vòng đời hoạt động và vẫn là bộ điều khiển CL 5370 L1 với bộ nhớ 384 KB. Sản phẩm thay thế vẫn phải phù hợp với dòng phần cứng, phiên bản firmware, khả năng tương thích với Studio 5000 Logix Designer và dự án đã lưu. Không nên cho rằng một mã số sản phẩm 1769-L1 khác có thể thay thế hoàn toàn vì giới hạn về bộ nhớ, số nút, chuyển động và khả năng mở rộng khác nhau.

1769-L16ER-BB1B Phải kiểm tra kỹ thông tin về thực thể điều khiển chính xác trước khi sử dụng để khôi phục điều khiển, I/O nhúng và giao tiếp EtherNet/IP. Xác nhận nguồn điện đầu vào 10…28.8V DC, tải nguồn trường, sơ đồ đấu dây 16 đầu vào và 16 đầu ra, số lượng mô-đun I/O điểm, số lượng nút EtherNet/IP, cấu trúc mạng, phương pháp lắp đặt, yêu cầu về cản sau, dòng bộ điều khiển, phần mềm và bộ nhớ dự án. Bất kỳ sự không khớp nào cũng có thể ngăn cản quá trình khởi động hoặc tạo ra hành vi I/O không an toàn.
